12kVA 전력 주파수 저항 전압 테스트 장비 전기 테스트

전력 주파수 저항 전압 시험 장비

1주요 특징
CQSB 시리즈의 고전압 테스트 트랜스포머는 작은 크기, 가벼운 무게 및 강력한 다재다능성의 특징을 가지고 있습니다.다양한 크고 작은 고전압 시험실 (국) 에서 널리 사용되는 장비 외에도, 그들은 현장에서 다양한 고전압 전기 단열 테스트에 더 적합합니다. 테스트 콘솔은 함께 전력 주파수 저항 전압 전체 테스트 장치를 구성합니다.

2적용 범위
전력 시스템 운영 장비에 대한 AC 저항 전압 테스트, 단열 도구에 대한 단열 성능 테스트를 수행하고 60kV 전력 주파수 저항 전압 테스트의 요구 사항을 충족합니다.이 장비 세트는 주로 10kV 스위치 기기 저항 전압 테스트를 위해 사용됩니다, 방출 격차 방출 전압, 그리고 번개 차단기 AC 참조 전압 테스트 그리고 농촌 유통 네트워크 트랜스포머 테스트, 등

3사용 조건
1) 고도: ≤ 1000m
2) 주변 온도: -20°C+50°C
3) 상대적인 공기 습도: ≤80%, 응축이 없습니다.
4) 지진 저항: ≤8
5) 지상 수평 가속도 3.0m/s2, 지상 수직 가속도 1.5m/s2
6) 전원 전압의 파형은 실제 시노 파동이며 파형 왜곡 비율은 3% 미만입니다.
7) 신뢰할 수 있는 지상 지점을 설정, 지상 저항 <0.5Ω
8) 설치 장소: 실내 및 외부

4. 기술 표준을 준수
GB 50150-2016 전기장비 설치 공학 전기장비 전달 시험 표준
Q/CSG1205019-2018 전력장비의 양도 수용 규정
GB 26861-2011의 일부 고전압 실험실 전기전력 안전 작업 규칙
DL 5009.3-2013 전기 전력 건설에 대한 안전 작업 규칙 3부: 서브 스테이션
JB/T9641 시험 트랜스포머
GB10229 원자로
GB1094.1 GB1094.5 전력 트랜스포머
GB/T311.1 고전압 전력 전송 및 변환 장비의 단열 및 조정
GB/T16927.1 고전압 시험 기술 1부 일반 시험 요구 사항
GB/T16927.2 고전압 시험 기술 2부 측정 시스템
GB7328 변압기와 원자로의 소음 수준 측정
GB/T509 전력 변압기 시험 안내서
GB4208 장막 보호 수준
GB/T191 포장, 보관 및 운송 그래픽 마크
DL/T 848.2 고전압 시험 장비에 대한 일반적인 기술적 조건 2부: 전력 주파수 고전압 시험 장비
GB5273 변압기, 고전압 전기장치 및 부싱용 단말기
GB/T11920 발전소의 전기 부품을 위한 중앙 제어 장치에 대한 일반 기술 조건
IEC60-1 고전압 시험 기술
DL/T 846.1 고전압 시험 장비에 대한 일반 기술 요구 사항 1부: 고전압 분산기 측정 시스템

5- 장비의 전체 구성

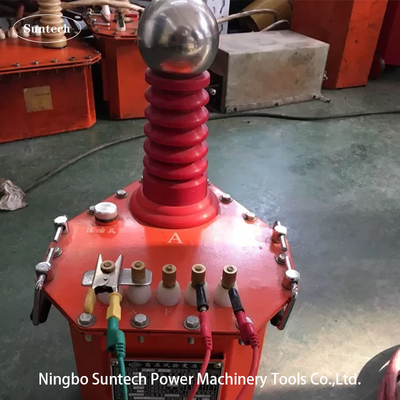

1) 부풀이 전류 시험 트랜스포머 CQSB ((J) -12kVA/60kV/0.2kV 1 세트
2) 1 콘솔 (전압 조절기 포함) TC-12kVA/0.22kV
3) 보호 전류 제한 저항 BHR- 0.2A/0.6kΩ 1 pc

6전체 기술 매개 변수
1) 명용 전력: 12kVA
2) 작동 전원 공급: 220V;
3) 작업 주파수: 50Hz
4) 정형 출력 전압: 60kV (AC);
5) 가등식 출력 전류: 0.2A
6) 단열 수준: 평판 전압의 1.1 배의 무부하 상태에서 10 분 동안 유지, 모든 부품이 정상입니다.
7) 파동 형태: 시노스 파동
8) 파형 왜곡: <3%
9) 작동시간: 5분 연속 작업
10) 온도 상승: 등급 작동 조건에서 각 부품의 온도 상승은 ≤65K입니다.
11) 높은 전압 안정성, 작은 무작위 변동, 전원 공급 전압의 변동 ±10%에서 ≤1%
12) 테스트 트랜스포머와 콘솔은 분리 된 구조입니다.
13) 장비 사용 기간: 10년 이상
