휴대용 변주 주파수 공명 저항 전압 테스트 세트, 35KV 및 132KV 케이블 테스트
제품 사용:

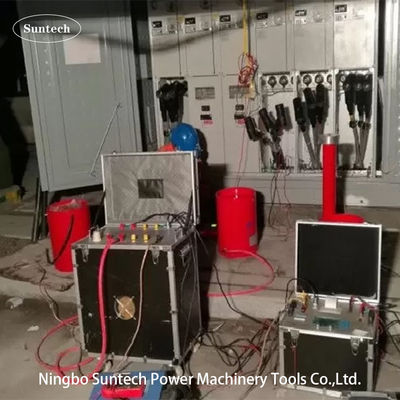

이 테스트 세트 모델 CHX-810KVA/54KV, 135KV는 35KV 및 110KV 클래스 XLPE 케이블을 위해 설계되었습니다.현장 AC변주 주파수 공명 회로 기술로 전압 테스트를 견딜 수 있다. 최고 시험 전압은 54KV 또는 135KV 이상이 아니며, 시험 주파수는 30~300Hz이며, 작업 주기는 60분 이상이 아니다.이는 고객이 AC 전압 테스트를 5km 내 35KV 및 1km 내 132KV 클래스 XLPE 케이블에 대한 전압 테스트를 견딜 수 있는 예방 테스트 또는 양도 테스트를 수행하는 데 도움이 될 수 있습니다..
세트의 시험 범위는 다음과 같습니다.
135kV/300mm2 케이블의 5km, 테스트 용량 ≤0.97uF, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 테스트 시간 60min.
2, 1km의132kV/630mm2 케이블, 테스트 용량 ≤ 0.201uF, 테스트 주파수 30-300Hz, 테스트 전압 128kV, 테스트 시간 60min.
II. 일반 기술 데이터
III. 주요 구성 요소:
| SN | 부품 이름 | 종류 및 사양 | 큐티 | 각 무게 | 각 차원 |
| 1 | 변주 주파수 전력 | FKVF-30kW/380V | 1개 | 35kg | 480*480*520mm |
| 2 | 흥분 트랜스포머 | CQSB ((J) 30kVA/2.5KV,5KV | 1개 | 130kg | 550*550*580mm |
| 3 | HV 공명 시험 원자로 | CHX ((kf) -81kVA/27kV/34H | 10개 | 75kg | D480*H520mm |
| 4 | 용량 분할기 | TRF-150kV/2000pF | 1 세트 | 30kg | D200*H1250mm |
| 5 | 특수 시험용품 | 1 세트 |
시험 원칙:
VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)
V. 주요 측정 및 제어 소프트웨어 패널:
참고: 이것은 파라미터 설정에 대한 시작 테스트 전에 소프트웨어 패널입니다.
VI.수속품
VII. 다른 선택 모델
1. 현장에서의 GIS 테스트
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 |
적용 (45Hz부터 시작) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | 123KV 이하의 GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | 145KV 이하의 GIS용 |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | 170KV 이하의 GIS용 |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
245KV XLPE 케이블 현장 테스트
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV 케이블≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV 케이블≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV 케이블≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kV 케이블≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV 케이블≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | 45kV 케이블≤10km |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
366KV XLPE 케이블 현장 시험
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kV 케이블≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV 케이블≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV 케이블≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kV 케이블≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV 케이블≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV 케이블≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV 케이블≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV 케이블≤20km |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
VIII. XLPE 케이블에 대한 IEC 60840:2011의 현장 단열 시험 표준 표
