원래 장소: | 닝보, 중국 |
브랜드 이름: | Ningbo Suntech Power |
인증: | ISO9001 |
모델 번호: | CHX (f) 400kW-4500kVA/300kV;900kV |
최소 주문 수량: | 1SET |
---|---|
가격: | 142860USD-428570USD |
포장 세부 사항: | 나무 상자 |
배달 시간: | 6-12개월 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 1역 달 |

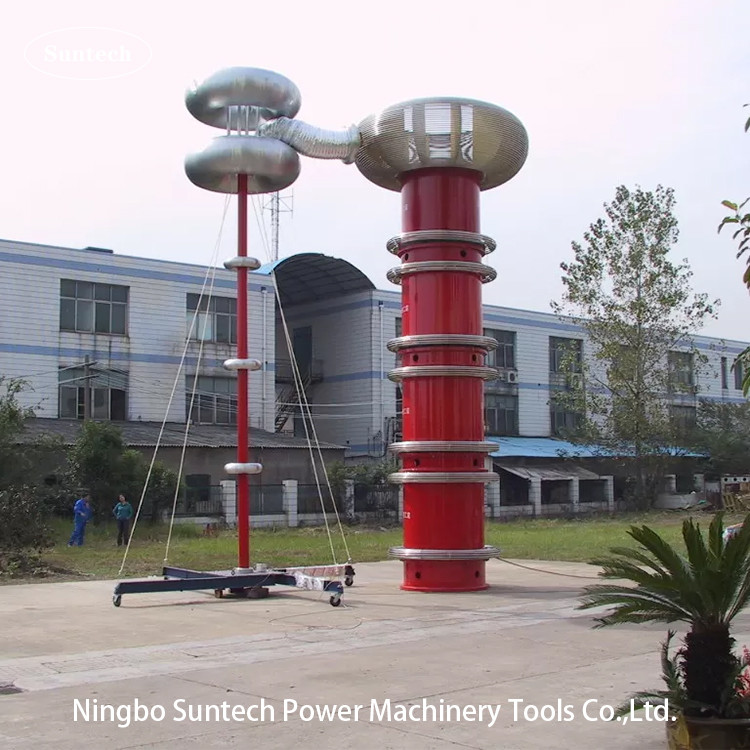

이름: | 일련의 공명 테스트 시스템 | 사양: | 400kW-4500kVA/300kV;900kV |
---|---|---|---|
최대 용량: | 4500KVA | 시험 빈도: | 20Hz~400Hz |
정격 출력 전압: | 900kV | 가변 주파수 전원 공급 장치의 정격 출력 전력: | 400KW |
작용 시간: | 60 분 | 출력 주파수 분해능: | 0.01Hz |
변주 주파수 전원 공급 용량: | 400kW (추기-당력 선형 증폭형) | 인증서: | ISO9001 |
하이 라이트: | 4500kVA 공명 테스트 세트,AC 고전압 공명 테스트 세트 |
시험 중 장비 사용 관계 표
장비 조합 시험 대상 |
1500kVA/300kV/5A/200H
원자로 3부 |
흥분 트랜스포머 출력 선택
|
|
AC 500kV 및 그 이하의 전압 테스트를 견딜 수 있습니다 변속기 장비 등, 테스트 전압은 900kV입니다
|
용량은 0.03μF를 초과하지 않습니다.
|
세 개의 원자로를 연속으로 사용
|
35kV |
110kV/630mm2 케이블 2km, 테스트 전압 128kV
|
0.376μF
|
3개의 원자로를 병행해서
|
5kV |
220kV/630mm2 케이블 2km, 시험 전압 216kV
|
0.276μF |
3개의 원자로를 병행해서
|
10kV |
110kV 주 트랜스포머 중립점 AC와 호환됩니다 전압 테스트, 테스트 전압 140kV
|
00.025μF |
원자로를 사용하는 단일 섹션
|
5kV 또는 10kV |
220kV 주 트랜스포머 중립 포인트 AC와 호환됩니다 전압 테스트, 테스트 전압 160kV
|
00.025μF |
원자로를 사용하는 단일 섹션
|
5kV 또는 10kV |
110kV 전압 수준 GIS와 호환됩니다 전압 테스트를 견딜 수 있습니다, 테스트 전압 270kV
|
00.03μF |
원자로를 사용하는 단일 섹션
|
10kV |
220kV 전압 수준 GIS와 호환됩니다 전압 테스트, 테스트 전압 495kV
|
00.03μF |
2개의 원자로를 사용하세요.
|
20kV |
2장비의 주요 기술 매개 변수
시스템 기술 지표
가등식 작동 입력 전력: 380V±10% (세 단계); 50Hz
변주 주파수 전원 공급 장치의 명산 출력력: 400kW
정형 출력력: 4500kVA
정렬된 출력 전압: 900kV
출력 단계 번호: 단일 단계
주파수 조절 범위: 20Hz~400Hz, 주파수가 설정 범위 내에서 조정되면 전압은 일정한 출력
출력 주파수 해상도: 0.01Hz
출력 주파수 불안정성: ≤0.05%
출력 전압 파형은 시노 파형입니다: 파형 왜곡률 ≤1.0%
운행시간: 60분 연속 운행
단열 수준: 등급 전압의 1.1배 이하로 1분 동안 전압을 견딜 수 있습니다.
품질 요인: Q>60 (f=30Hz)
변주 주파수 전원 공급 용량: 400kW (추기-당력 선형 증폭기)
3시스템의 주요 기능:
1) 변주 주파수 전원 공급은 선형 전력 증폭회로를 채택하고 있으며 완벽한 시노스 파드 출력 및 낮은 파형 왜곡이 있습니다.
2) 자동 전압 안정 조정 기능
이 장치에는 다양한 보호 장치가 통합되어 있습니다. 그 중: 방출 고장 보호, 과전압, 과류 설정 보호, 출력 단장 보호,부팅 제로 보호, 브릿지 팔 증폭기 회로 보호, 전력 곡선 보호 등장치가 즉시 시험 전압 출력을 차단하고 시험 직원의 안전을 보장하기 위해 주 회로 전원 공급을 차단합니다., 테스트 된 제품 및 테스트 시스템
4) 고전압 측정 신호는 고전압 및 저전압 회로를 완전히 격리하기 위해 광섬유로 전송됩니다.
5) 두 가지 제어 모드: 자동/수동
6) 320*240 점 액체 결정 디스플레이와 여러 회전 마우스는 친근한 인간-기계 인터페이스, 쉽고 빠른 조작 및 배선, 그리고 진정으로 "그것만 봐"
7) 동기 전압, 전류 및 주파수 표시
8) 출력 주파수는 20-300Hz 범위 내에서 지속적으로 조절됩니다.
9) 출력 전압은 0~350V 범위 내에서 지속적으로 조절됩니다.
10) 공명 저항 전압 테스트 기능
11) 자동 공명 주파수 검색 기능으로, 여러 자동 주파수 sweeping 주파수 대역을 설정할 수 있습니다
4시스템 표시 기능:
1) 큰 화면 디스플레이를 통해: 출력 전압, 출력 전류, 주파수, 주변 온도, 출력 공기 온도, 변주 주파수 전원 출력 전압 파형,날짜와 시간, 카운트다운 시간, 오류 정보 등
2) 시험 전압 및 시간과 같은 시험 매개 변수를 설정하는 기능을 가지고 있습니다.
5다른 제품 특징:
1) 장치의 기름으로 가득 찬 장비는 기름이 누출되지 않습니다.
2) 장치의 모든 금속 껍질은 경직 방지 및 항 진식 처리이며 코팅은 균일하고 아름답습니다. 주요 구성 요소에는 스테인레스 스틸 이름판과 단말 표시가 있습니다.
3) 장치는 실내 및 외부에서 저장, 조립 및 해체 할 수 있습니다. 보호 기능은 완전합니다. 제조업체는 제어 장비, 트랜스포머, 원자로 등에 대해 보증합니다.장치의 1.1 겹의 등급전압, 그리고 고전압 측면 샘플이 시험 중에 바닥에 반짝이면,신체적 부상을 일으키지 않으며 시험 장비는 유해한 기계적 및 열적 스트레스가 발생하지 않습니다.전기 성능이 손상되었거나 손상되었습니다.
4) 장비의 각 부품은 국가 표준에 맞는 이름판을 가지고 있으며, 단어와 기호는 명확하고 내구적입니다.설비가 정상적으로 작동할 때 명칭판이 명확하게 표시됩니다..
