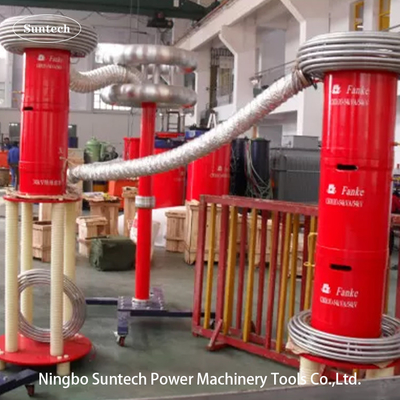

35KV 132KV HV 케이블 테스트 장비 AC 저항 전압 테스트

35KV /132KV Hv 케이블 테스트 장비 30-300Hz, 공명 저항 전압 테스트 세트

특징
1이 저항 전압 장비는 작은 부피, 가벼운 무게와 휴대용 테스트 시스템을 가지고 있습니다.
2전원 공급은 220V 단일 단계 전원 공급 또는 380V 단일 전원 공급을 채택합니다. 이는 현장 전력 수집에 편리합니다.
3원자로는 모든 종류의 케이블에 적합한 아름답고 신뢰할 수 있는 건조 에포크시 발포를 채택합니다.
4낮은 하모닉 특허 기술을 갖추고, 5% 국제 표준 아래로, 주요 트랜스포머, 발전기 및 다른 장비를 고전압 하모닉 손상으로부터 보호합니다.
5국제 표준에 따라 최고 값을 모니터링하는 기능을 갖추고, 실시간으로 고전압 테스트 파형을 모니터링 할 수 있습니다.
6조작이 쉬워 LED 스크린이 커요
7자체 마이크로 프린터로 언제든 테스트 데이터를 인쇄하고 저장합니다.

적용:
케이블 변주 주파수 공명 시스템
'전자 주파수 견딜 전압 시험 장비'
서브 스테이션 전기 장비 ac 저항 전압 테스트 시스템

제품 사용:

이 테스트 세트 모델 CHX-810KVA/54KV, 135KV는 35KV 및 110KV 클래스 XLPE 케이블을 위해 설계되었습니다.현장 AC변주 주파수 공명 회로 기술로 전압 테스트를 견딜 수 있다. 최고 시험 전압은 54KV 또는 135KV 이상이 아니며, 시험 주파수는 30~300Hz이며, 작업 주기는 60분 이상이 아니다.이는 고객이 AC 전압 테스트를 5km 내 35KV 및 1km 내 132KV 클래스 XLPE 케이블에 대한 전압 테스트를 견딜 수 있는 예방 테스트 또는 양도 테스트를 수행하는 데 도움이 될 수 있습니다..

세트의 시험 범위는 다음과 같습니다.

135kV/300mm2 케이블의 5km, 테스트 용량 ≤0.97uF, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 테스트 시간 60min.

2, 1km의132kV/630mm2 케이블, 테스트 용량 ≤ 0.201uF, 테스트 주파수 30-300Hz, 테스트 전압 128kV, 테스트 시간 60min.

II. 일반 기술 데이터

1. 정량: 810kVA
2. 입력 전력: 3단계 380V 전압, 주파수는 50Hz
3. 정압: 54kV, 135kV
4. 정류: 15A, 6A
5. 작동 주파수: 30~300Hz
6. 장치 출력 파형: 시노 파동
7. 파형 왜곡률: 출력 전압 파형 왜곡률 ≤ 1%
8. 작동시간: 정량 부하에서 허용되는 연속 60분; 과압 1.1 x 1분
9. 온도 상승: 등급 부하에서 60분 동안 연속 작동 후 온도 상승 ≤65K
10. 품질 요인: 장치 자체 Q≥30 (f=45Hz);
11. 보호 기능: 시험용 제품에 대한 과전류, 과전압 및 시험용 제품 플래시오버 보호 (정신 내용은 변주 주파수 전원 공급 장치 섹션 참조)
12. 측정 정확성: 시스템 효과 값 1.5;

III. 주요 구성 요소:
