270KVA 휴대용 AC 공명 테스트 시스템 과전압 보호

35KV 케이블 및 110KV 전원 서브 스테이션 테스트에 대한 AC 레조넌트 테스트 시스템

특징:

• 작은 크기, 조작을 위해 휴대용.
• 시험 데이터, 상태 및 동작 단계별로 실시간으로 표시하는 화면
• 가급적 부하에서 온도가 낮게 상승합니다.
• 220V 또는 380V 단일 단계 전원 공급원은 현장 공급에 적합합니다.
• 선택적으로 다양한 종류의 원자로가 있습니다.
• 과전류, 과전압, IPM 및 방출 보호 기능
• 검사 결과는 인쇄할 수 있습니다.

제품 사용:

이 테스트 세트 모델 CHX-270KVA/45KV, 270KV는 110KV 전원 하위 기구에서 110KV / 35KV 클래스 짧은 XLPE 케이블,전력 변압기, CB,CT/PT, 버스 바를 수행하도록 설계되었습니다현장 AC변주 주파수 공명 회로 기술로 전압 테스트를 견딜 수 있습니다. 최고 시험 전압은 45KV,90KV,270KV 이상이 아닙니다. 시험 주파수: 30-300Hz; 작업 주기는 60분 이상이 아닙니다..그것은 고객이 AC 전압 테스트를 견딜 수 있는 예방 테스트 또는 수리 테스트를 수행하는 데 도움이 될 수 있습니다.

세트의 테스트 범위는 다음과 같습니다: 트랜스포머

135kV/300mm2 케이블 1000m, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 테스트 시간 5min.

2, 3000m의 10kV/300mm2 케이블, 테스트 주파수 30-300Hz, 테스트 전압 22kV, 테스트 시간 5min.

3, 35kV/31500kVA 주 트랜스포머, 용량 ≤ 0.015uF, 시험 주파수 40-300Hz, 시험 전압 68kV, 시험 시간 1min.

4, 110kV/50000kVA 주 트랜스포머, 용량 ≤ 0.015uF, 시험 주파수 40-300Hz, 시험 전압 160kV, 시험 시간 1min.

4, CB,CT/PT, 110KV 전원 변전소에서 버스바, 시험 주파수 40-300Hz, 시험 전압 265 이상, 시험 시간 1분.

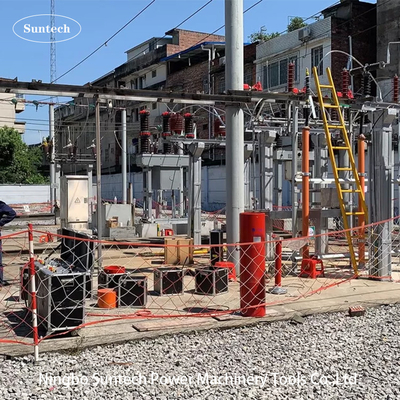

전체 테스트 세트는 변주 주파수 전원, 흥분 트랜스포머, 6개의 원자로, 고전압 측정 분기 (역량 전압 분기) 로 구성됩니다.이 유형의 테스트 세트는 35KV 또는 110KV 전력 하위 역에 가장 적합합니다.

II. 일반 기술 데이터

1. 정량: 270kVA
2. 입력 전력: 3단계 380V 전압, 주파수는 50Hz
3. 가등전압: 45KV; 270kV
4. 정류: 1A, 6A
5. 작동 주파수: 30~300Hz
6. 장치 출력 파형: 시노 파동
7. 파형 왜곡률: 출력 전압 파형 왜곡률 ≤ 1%
8. 작동시간: 정량 부하에서 허용되는 연속 60분; 과압 1.1 x 1분
9. 온도 상승: 등급 부하에서 60분 동안 연속 작동 후 온도 상승 ≤65K
10. 품질 요인: 장치 자체 Q≥30 (f=45Hz);
11. 보호 기능: 시험용 제품에 대한 과전류, 과전압 및 시험용 제품 플래시오버 보호 (정신 내용은 변주 주파수 전원 공급 장치 섹션 참조)
12. 측정 정확성: 시스템 효과 값 1.5;

III. 주요 구성 요소:
