휴대용형 AC 히포트 테스트, DC 히포트 테스트, 20KV 안전 테스트, 프로그래밍
I. 제품 설명

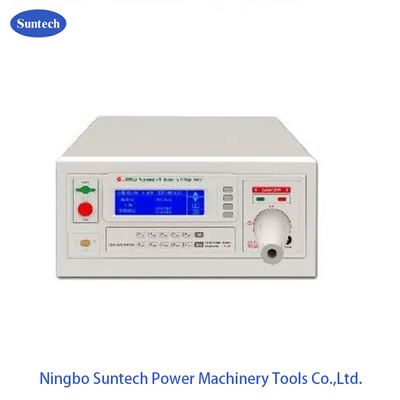

9920A/9920B Hipot 테스트는 20kV 출력 전압의 초고전압 및 프로그래밍 가능한 안전 테스트 장치입니다.가정용 안전 테스트에서 널리 사용할 수 있습니다.가전, 트랜스포머, 전기 장비 및부품
II. 참조 표준
III. 기술 데이터 및 선택 모델:
| 모델 | 9920A | 9920B | |||
| AC | 출력 전압 |
범위 | 10.00kV ∙ 20.00kV | --------- | |
| 정확성 | ± ((2% 판독 +5V) | --------- | |||
| 결의 | 10V | --------- | |||
| 최대 출력량 | 200VA | --------- | |||
| 최대 등급 전류 | 10mA | --------- | |||
| 하부 한계 전류 범위 | 0·20mA, 0=하위 제한이 없습니다 |
--------- | |||
| 현재 기구 | 200uA,2mA,10mA | --------- | |||
| 출력 파형 | 시노스 파동 | --------- | |||
| 출력 파형 왜곡 | ≤ 2% (부하 없이 또는 순수 저항부하) | --------- | |||
| 크레스트 요인 | 1.3 ′′1.5 | --------- | |||
| 출력 신호 유형 | DDS+ 증폭기 | --------- | |||
| 전압 상승 시간 | 0.3s ~ 999.9s 0 = 전압 상승 시간 종료 |
--------- | |||
| 시험 시간 | 0.3s ~ 999.9s 0 = 연속 테스트 |
--------- | |||
| 전압 하락 시간 | 0.3s ~ 999.9s 0 = 전압 감소 시간 |
--------- | |||
| 간격 시간 | 00.0~999.9s 0=간격 휴식 시간 |
--------- | |||
| 출력 전압 모드 | N 모드, G 모드 | --------- | |||
DC |
출력 전압 |
범위 | --------- | 10.00kV ∙ 20.00kV | |
| 정확성 | --------- | ± ((2% 판독 +5V) | |||
| 결의 | --------- | 1V | |||
| 최대 출력량 | --------- | 200W | |||
| 최대 등급 전류 | --------- | 10mA | |||
| 현재 기구 | -------- | 2uA,20uA,200uA,2mA,10mA | |||
| 리플 계수 | --------- | ≤ 5% | |||
| 최대 충전 전류 | --------- | 10mA | |||
| 전압 상승 시간 | --------- | 0.3s ~ 999.9s 0 = 전압 상승 시간 종료 |
|||
| 시험 시간 | --------- | 0.3s999.9s 0=연속 테스트 |
|||
| 전압 하락 시간 | --------- | 0.3s ~ 999.9s 0 = 전압 하락 시간 |
|||
| 간격 시간 | --------- | 0.3s999.9s 0 = 휴식 시간 |
|||
| 지연 경보 시간 | --------- | 0.3s999.9s 0=지연 경보 시간 종료 |
|||
| 출력 전압 모드 | N 모드, G 모드 | ||||
| 전압계 | 범위 | 10.00kV ∙ 20.00kV | |||
| 정확성 | ± ((2%값+5V) | ||||
| 결의 | 10V | ||||
| 표시 값 | RMS 값 | ||||
| 전류 미터 | 테스트 범위 | AC | 0mA 10mA | ||
| DC | -------- | 0mA 10mA | |||
| 결의 | AC | 200uA 기어:0.1uA, 2mA 변속기:1uA, 10mA 변속기:10uA |
|||
| DC | -------- | 2uA 변속기: 0.001uA 20uA 변속기: 0.01uA 200uA 기어:0.1uA, 2mA 변속기: 1uA 10mA 변속기: 10uA |
|||
| 테스트 정확성 | ≥2mA는 ±(2%+5 단어), <2mA는 ±(3%+5 단어) | ||||
| 오류 오프셋 함수 | 시험 선과 액세서리의 전류를 빼면 됩니다. | ||||
| 테스트 모드 | GND 모드: RETURN 종료된 차시 FLOAT 모드: RETURN 터미널이 체스로 연결되지 않습니다. |
||||
| 타이머 | 범위 | 0999.9s | |||
| 결의 | 0.1s | ||||
| 정확성 | ± 0.1%+50ms) | ||||
VI.수급 목록
