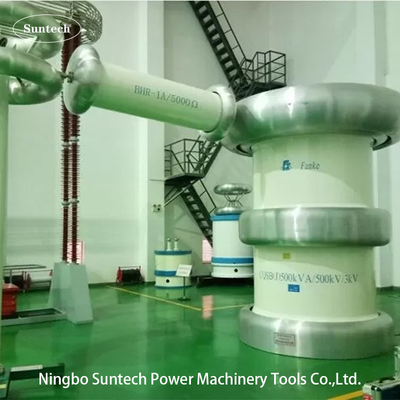

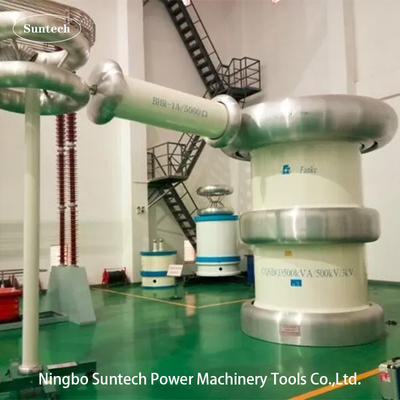

PD 무료 AC 변압기 시험 시스템, HV 타입 고전력 시험 장비

III. 적용 대상

• 부분 방출 및 AC 전압 견딜 수 있는 HV 전기 공학 및 장비, 예를 들어 트랜스포머, GIS, 상호 인덕터, 스위치, 부싱, arrester, 케이블.
• 단열 재료의 전력 AC 전압 저항

IV. 기술적 특징

• 작은 규모의 완전한 설비에서 5pC 내의 크기를 보장 할 수 있습니다 ((특수한 경우를 제외하고)
• 엑소시 樹脂 倒 껍질, 유리 섬유 웅전 비 코로나 고전압 단열 외부 배럴
• 전체 장비의 낮은 임피던스, 과전압, 과전류, 신뢰성있는 활 보호의 완전한 기능
• 분류 방패를 위해 처리 된 전용 폼,알루미늄 폼, 부드러운 표면,감소, 설치에 편리합니다.
• 대용량 HV 테스트 장치는 훨씬 더 높은 지능과 효율을 보장하기 위해 전력 주파수 지능 측정 및 제어 시스템을 사용합니다.
• 제어 및 보호의 자동화
• 샘플링 및 광 통신을 사용하여 고전압 및 저전압 제어 루프를 철저히 격리하십시오.
• 자체 검사 및 실시간 상태 표시는 테스트 처리에서 사용할 수 있습니다.
• 데이터와 보고서의 완벽한 관리 기능.
• HV U/T,I/T 테스트 곡선을 기록하고 그릴 수 있습니다.

V. 시험 연결 도표 (예: 모델 CQSB-500KVA/500KV):

VI. 장점

1. 순수 전력 주파수 테스트 50Hz 또는 60Hz, 출력 전압 왜곡 (THD) 은 매우 작습니다.
2. 낮은 부분 방출 측정 요구 사항을 충족
3. 테스트 홀에서 공간을 절약하기 위한 모듈 구조
4. 낮은 임피던스, 광범위한 응용 범위
5. 컴퓨터 제어 측정 시스템으로 작동하기 쉽습니다.
6. 인력과 장비의 안전을 보장하기 위한 완전한 보호 회로
7. 전압 및 일시 보호에 민감한 전자 부품
8. 특히 전압 변동 (코로나, 습기 및 오염 테스트) 또는 전압이 인덕티브 (인덕티브 전압 트랜스포머) 인 경우에도 안정적인 전압이 필요한 테스트에 적합합니다.

VII. 일반 기술 데이터:

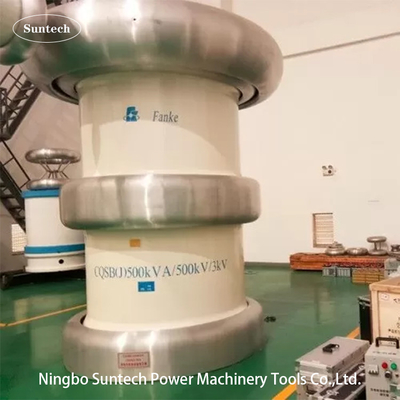

1. 시스템 테스트 방식: PD 무료 AC 실린더 타입 트랜스포머를 가진 전압 테스트 시스템
2. 시스템 모델: CQSB-500KVA/500KV
3. 입력 전원 공급원: 380±10% (단단계),50Hz/60Hz
4. 정량 출력: 500kVA
5. 가등식 출력 전압: 500KV
6. 최대 시험 전압: 500KV 이상
7. 가등식 출력 전류: 1.0A
8. 주파수 범위: 50/60Hz
9. 출력 전압 파형: 순수한 시노 파동
10. 온도 상승: 60분 동안 가등 전류로 65K 이하
11. 소음 수준: 65dB 이상
12. 구조: 기름에 담긴 실린더형 설계

VIII. 다른 선택적 구성 요소

1. 전원 소음 필터
2. 삼중 필터와 다섯 번째 필터
3. 보상 원자로
4. 초전압 전자 빠른 보호 장치
5. SF6 표준 콘덴서
6. 부분 방출 탐지기

다른 전형적인 모델

1단일 트랜스포머 타입:

2. 겹쳐질 수 있는 실린더 트랜스포머 타입:
