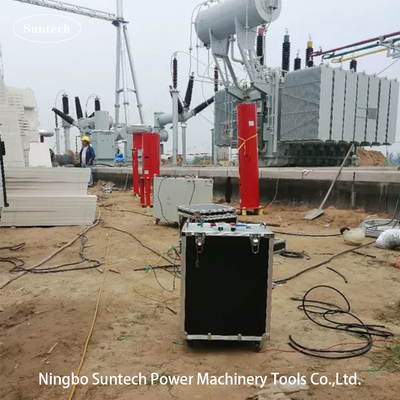

일련의 공명 테스트 장치
1주제
1.10kV/300mm2 케이블, 단위 길이 용량 0.37uF/km, 케이블 길이 1.4km, 테스트 된 케이블 용량 0.153uF, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 전압 시간 60min을 견딜 수 있습니다.
235kV 전력 변압기 전력 주파수 AC 전압 테스트를 견디기, 용량 ≤0.02uF, 시험 주파수 45~65Hz, 시험 전압이 68kV를 초과하지 않으며 시험 시간은 1min
3. AC는 35kV 이하의 전압 수준과 스위치 및 트랜스포머에 대한 전압 테스트를 견딜 수 있습니다. 테스트 주파수는 30-300Hz이며 테스트 전압은 100kV를 초과하지 않으며 테스트 시간은 1분입니다.
2장치 사용 환경 조건
1실내 온도: -5°C~45°C
2- 상대 습도: ≤90%, 응축이 없습니다.
3고도: ≤ 1000m
3시스템의 주요 기술 매개 변수 및 기능
1부전력: 108kVA
2정압: 27kV; 100kV
3가등 전류: 4A; 1A;
4전원 공급: 단상 220V±10%
5작동 주파수: 30~300Hz
6주파수 해상도: 0.1Hz; 주파수 불안정성: ≤0.1%
7작업 시간: 15분 연속 작동은 등급 전력에서 허용됩니다.
8온도 상승: 등급 전력에서 15분 연속 작동 후, 장치의 각 부분의 온도 상승은 ≤65K입니다.
9출력 파형: 시노파, 파형 왜곡률 < 1%
10품질 요인: 장치 자체 Q≥30 (f=45Hz)
11보호: 초전류, 초전압 및 플래시오버 보호 (기회 변환 전원 공급 섹션 참조).
12시스템 측정 정확도: 효과적 값 1.5.
구성 장비 목록
| 번호 | 장비 이름 | 모델 및 사양 | 단위 | 양 |
|
|
주파수 전력 | FKVF-6kW/220V | 역 | 1 |
|
|
흥분 트랜스포머 | CQSB ((J) -6kVA/1.5×4kV/0.225kV | 역 | 1 |
|
|
건조 원자로 | CHX ((Jf) -27kVA/27kV | 부문 | 4 |
|
|
콘덴시터 전압 분할기 | TRF-100kV/150pF | 역 | 1 |
|
|
보상 콘덴서 | BWF-100kV/14.5nf | 역 | 1 |
|
|
단열 지원 | 세트 | 1 | |
|
|
평준화 반지 | 세트 | 1 | |
|
|
배선 | 세트 | 1 |
