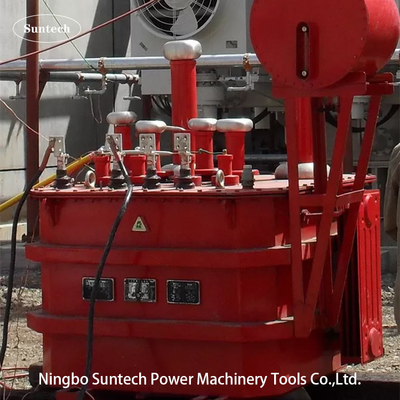

인덕턴스 타입 조절 시리즈 공명 테스트 장치
1주제
수와 수력발전소 300MW의 경우 극심 한 정압은 18kV이고, 지구 용량은 2.58μF를 초과하지 않습니다. AC 전압 테스트를 견딜 수 있습니다. 테스트 전압은 50kV입니다.그리고 저항 전압 시간은 5min입니다.
2시스템 용량
수와 수력발전소 300MW의 경우 극심 한 정압은 18kV이고, 지구 용량은 2.58μF를 초과하지 않습니다. AC 전압 테스트를 견딜 수 있습니다. 테스트 전압은 50kV입니다.그리고 저항 전압 시간은 5min입니다. 그럼:
테스트 동안, 고전압 측면 전류는 I=2πfCU=2π×50×2.58×10-6×50×103=40.53A입니다. 시스템의 명명 전류는 42A로 설정되고, 명명 전압은 50kV로 설정되어 일정 마진을 남깁니다.
전체 사양 설계는 2100kVA/50kV이며, 그 중 조정 가능한 원자로는 800kVA/50kV (16A) 이다. 650kVA/50kV/13H의 두 매개 변수를 가진 한 개의 고정 원자로.그것은 0?? 2의 저항 전압 요구 사항을 충족 할 수 있습니다.0.58μF 테스트 제품
요약: 2100kVA/50kV는 2.54μF 테스트 제품의 저항 전압 요구 사항을 충족 할 수 있습니다.
3시스템의 주요 기술 매개 변수 및 기능
1- 정량: 2100kVA
2정압: 50kV
3가등 전류: 42A
4작동 주파수: 전력 주파수 50Hz
5출력 전압 파형 왜곡률: ≤ 1%
6허용된 연속 작업 시간: 5 분, 등급 부하에서 1 분 동안 1.1 번 과전압;
7. 5분 동안 계속 작동한 후 등급 부하에서 온도 상승은 ≤65K입니다.
8장치 자체의 품질 요인: Q≥30
9고압 측정 정확도: 효과적 값 1.5;
10입력 전력: 3단계 380V 전압, 주파수 50Hz
11시험 제품은 과전류, 과전압 및 시험 제품 플래시 오버 보호 기능을 가지고 있습니다.
12환경 온도: -250C-450C, 상대 습도: ≤90%RH, 고도 ≤3200m.
4일련의 공명 원리에 대한 소개
시리즈 공명 테스트 시스템은 다양한 용량 테스트 제품에 대전압 견딜 수 있는 AC 테스트를 수행하는 데 사용되는 장치입니다.그것은 시험에 필요한 입력 전력의 용량을 크게 줄이는 것이 특징입니다, 시험 장비의 부피와 무게를 줄여 현장 테스트를 쉽게 수행 할 수 있습니다.그리고 크게 테스트 장비의 노동과 재료 비용을 줄이고 테스트에 필요한 입력.
Fanke는 20 년 이상 고전압 테스트 장비의 개발 및 생산에 종사했으며 공명 시스템은 Fanke의 대표 제품입니다. 현재,FANKE가 생산한 수백 개의 공명 시스템은 국내외의 다양한 전력 시스템 분야에서 성공적으로 사용되었습니다..
시리즈 공명 시스템은 조정 된 공감대 공명 및 주파수 변조 공명으로 나뉘어 있습니다. 두 공명은 다른 방식으로 공명을 달성합니다.조정 된 인덕턴스 유형은 인덕턴스를 조정함으로써 테스트 회로를 rezon, 주파수 변조 유형은 시험 주파수를 조정함으로써 시험 회로를 울림으로 만듭니다. 그러나 결과는 동일합니다, 즉 테스트 제품에 필요한 큰 용량 출력은 작은 용량 전원 공급원을 입력하여 얻을 수 있습니다.리조넌스의 기본 다이어그램은 그림에서 나타납니다.
