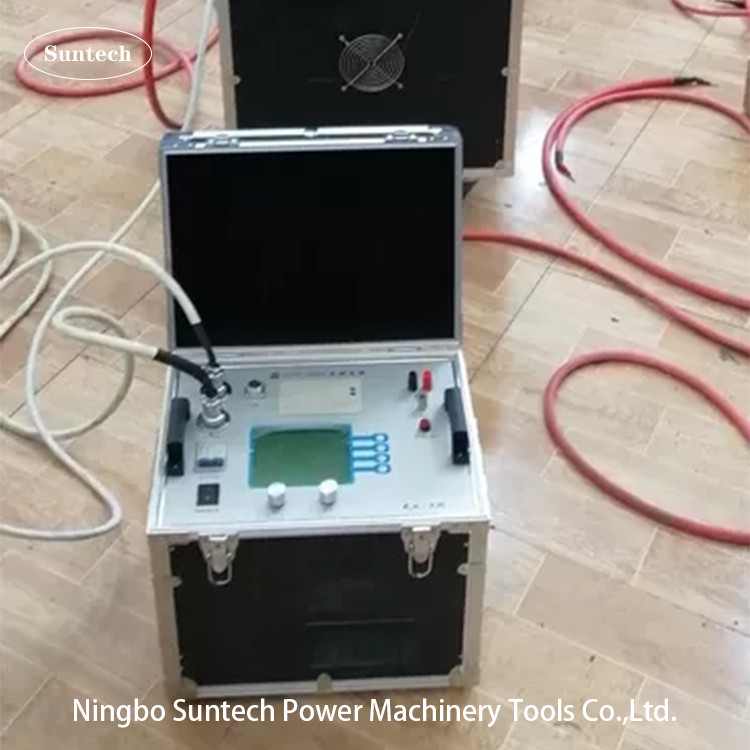

380V 400kVA 시리즈 레조넌트 테스트 시스템 과류 보호

일련의 공명 테스트 장치

1주제
110kV/300mm2 케이블 3km AC 전압 테스트를 견딜 수 있습니다, 용량 ≤1.1265uF, 테스트 주파수 30-300Hz, 테스트 전압 22kV, 테스트 시간 15 분.
2. AC 10kV/2500kVA 주 트랜스포머의 전압 테스트를 견딜 수 있습니다, 용량 ≤0.01uF, 시험 주파수 45-65Hz, 28kV를 초과하지 않는 시험 전압, 시험 시간은 1min.
3. AC 10kV 스위치, 버스바 및 기타 서브 스테이션 장비의 전압 테스트를 견딜 수 있습니다, 테스트 주파수는 30-300Hz, 테스트 전압은 42kV를 초과하지 않으며 테스트 시간은 1min입니다.
435kV/300mm2 케이블 2km AC 전압 테스트를 견딜 수 있습니다, 용량 ≤0.361uF, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 테스트 시간 60min.
5. AC 35kV/6300kVA 주 트랜스포머의 전압 테스트를 견딜 수 있습니다, 용량 ≤0.01uF, 테스트 주파수 45-65Hz, 테스트 전압 68kV, 테스트 시간 1min.
6. AC는 35kV 스위치 장비, 서킷 브레이커 및 기타 서브 스테이션 장비의 전압 테스트에 견딜 수 있습니다. 테스트 주파수는 30-300Hz이며 테스트 전압은 95kV를 초과하지 않으며 테스트 시간은 1 분입니다.

7.220kV 단속기 AC 전압 테스트를 견딜 수 있습니다. 테스트 주파수 30~300Hz, 테스트 전압 368kV, 테스트 시간 1분.

2시스템의 주요 기술 매개 변수 및 기능
1부전력: 400kVA
2정압: 27kV, 50kV, 400kV
3가등 전류: 2A
4연속 작동 시간: 60분 등급 전류 아래
5장치 자체의 품질 요인: Q≥30 (f=45Hz 때);
6시스템 측정 정확도: 효과적 값 1.0;
7입력 전력: 50Hz; 3단계 380V
8변주 주파수 전원 공급 장치의 작동 주파수: 40-300Hz
9주파수 해상도: 0.1Hz
10주파수 불안정: ≤0.1%
11시험용 제품용 과전류, 과전압 및 플래시오버 보호
12환경 온도: -150C -40 0C, 상대 습도: ≤90%RH, 고도 ≤2000m.

3시스템 매개 변수 선택 및 결정
단일 섹션 원자로 54kVA/27kV/2A/50H, 총 네 섹션 검증:
1) 10kV/300mm2/3km 케이블의 경우 용량은 1.1265μF이고, 시험 전압은 22KV이며, 4개의 원자로가 병렬로 사용된다. 이 때 원자로의 인덕턴스는 12.5H이고,
시험 주파수: f=1/2π√LC=42.41Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA 주 트랜스포머 AC 전압 테스트를 견딜 수 있습니다, 용량은 0.01μF를 초과하지 않습니다, 테스트 전압은 28kV입니다, 원자로는 두 개의 섹션으로 연속 연결됩니다.인덕턴스는 113H입니다.그럼:
시험 주파수: f=1/2π√LC=149.72Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) AC 10kV 스위치, 버스 바 및 기타 서브 스테이션 장비의 전압 테스트를 견딜 수 있습니다. 테스트 주파수는 30-300Hz이며 용량은 0.015μF를 초과하지 않으며 테스트 전압은 42kV를 초과하지 않습니다.원자로는 두 개의 시리즈 연결을 채택합니다., 인덕턴스는 113H, 그러면:
시험 주파수: f=1/2π√LC=122.25Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) 35kV/300mm2/2km 케이블의 경우 용량은 0.361μF이며, 테스트 전압은 52KV이며, 두 개의 원자로가 연속으로 두 개의 병렬로 사용됩니다. 이 때 원자로의 인덕턴스는 56.5H입니다.그럼:
시험 주파수: f=1/2π√LC=35.24Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA 주 트랜스포머 AC는 전압 테스트를 견딜 수 있으며 용량은 0.01μF를 초과하지 않으며 시험 전압은 68kV입니다.원자로는 4개의 섹션으로 연쇄로 연결되어 있고 인덕턴스는 240H입니다.그럼:
시험 주파수: f=1/2π√LC=83.88Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV 스위치, 서킷 브레이커 등 AC 전압 테스트를 견딜 수 있습니다, 시험 전압은 95kV입니다, 원자로는 4 개의 섹션으로 연속 연결되고 인덕텐스는 240H입니다.
시험 주파수: f=1/2π√LC=83.88Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) AC는 220kV 스위치, 서킷 브레이커 등의 전압 테스트를 견딜 수 있습니다. 용량은 5000pF를 초과하지 않습니다. 테스트 전압은 368kV입니다. 원자로는 50kVA / 50kV / 100H 8 시리즈 연속입니다.인덕턴스는 960H입니다.그럼:
시험 주파수: f=1/2π√LC=72.64Hz
시험 전류: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
