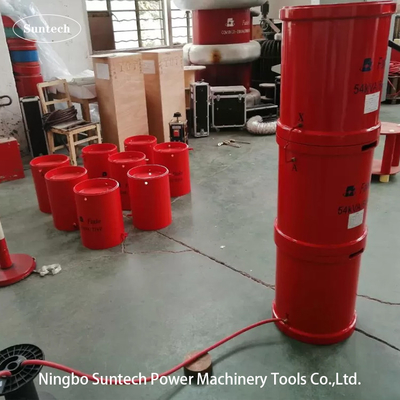

주파수 변조형 일련 공명 테스트 장치
1장치의 적용 범위
1. 10kV / 300mm2 케이블의 AC 저항 전압 테스트를 충족, 단위 길이 당 용량은 0.3755μF / km, 케이블 길이는 2000m, 테스트 케이블의 용량은 0.75μF입니다,시험 전압은 22kV입니다., 시험 시간은 5분입니다.
2. 35kV/240mm2 케이블 AC 저항 전압 테스트를 충족, 단위 길이 당 용량은 0.175μF / km, 케이블 길이는 1000m, 테스트 케이블의 용량은 0.175μF입니다,시험 전압은 52kV입니다., 시험 시간은 180분입니다.
3. 110kV/630mm2 케이블의 AC 저항 전압 테스트를 충족, 단위 길이 당 용량은 0.1880μF / km, 케이블 길이는 100m, 테스트 케이블의 용량은 0.188μF입니다,시험 전압은 128kV입니다., 시험 시간은 60분입니다.
2이 장치는 표준에 따라
GB10229-88 "리렉터"
GB50150-2016 "전기장비의 수탁 시험 규정"
DL/T 596-1996 "전력 장비에 대한 예방 시험 규정"
GB1094.1-GB1094.6-96 "장치 보호 등급"
GB2900 "전기 용어"
GB/T16927.1~2-1997 "고압 시험 기술"
GB 191-2000 " 포장, 보관 및 운송의 그래픽 표지"
JB/T 9641-1999 "시험 트랜스포머"
IEC358 ((1990) "연합 콘덴시터 및 콘덴시텐스 전압 분기"
Q/WFK005-2005 "테스트 트랜스포머" Fanke Company 기업 표준
Q/WFK008-2004 "테스트 원자로" Fanke Company 기업 표준
3장치의 환경 조건
1실내 온도: -5°C~+45°C
2- 상대 습도: ≤90%, 응축이 없습니다.
3고도: ≤ 1000m
4넷째, 장치의 주요 기술 성능 요구 사항
1부전력: 280kVA
2정압: 35kV; 140kV
3가등 전류: 2A
4전원 공급: 380V±10%
5변주 주파수 전원 공급의 명용 용량: 20kW
6작동 주파수: 45~300Hz
7주파수 조정 정밀도: 0.01Hz; 주파수 불안정성: ≤0.01%
8작동시간: 180분, 정량 전력 하에서 연속 작동이 허용됩니다.
9온도 상승: 180분 동안 계속 작동한 후 각 부품의 온도 상승은 ≤65K입니다.
10출력 파형: 시노파, 파형 왜곡률 < 1%
11품질 요인: 장치 자체 Q> 30 (f=40Hz 때);
12보호: 과전류, 과전압 및 플래시 오버 보호 (주파수 변환 전원 공급 장치 섹션을 참조하십시오).
13측정 정확도: 1.5 효과적 값
