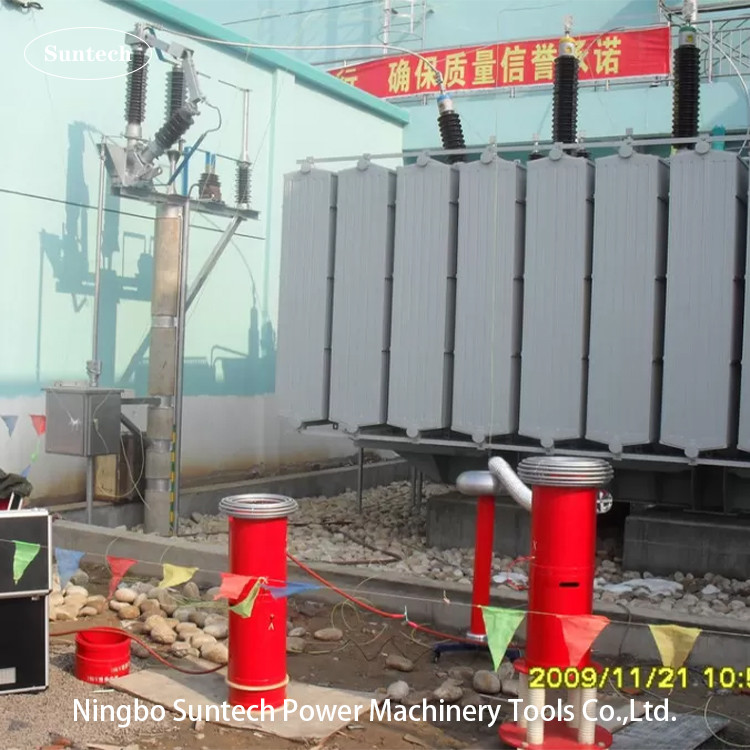

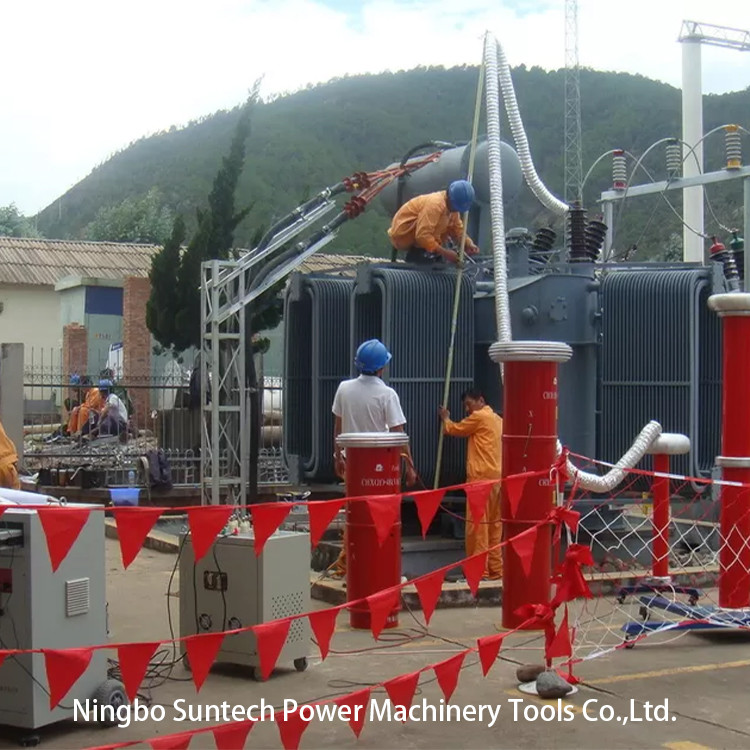

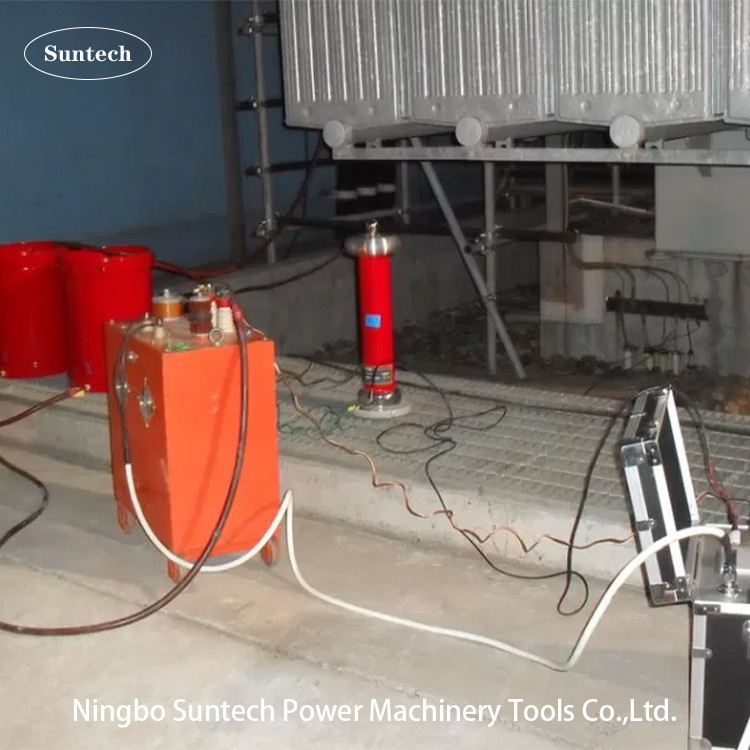

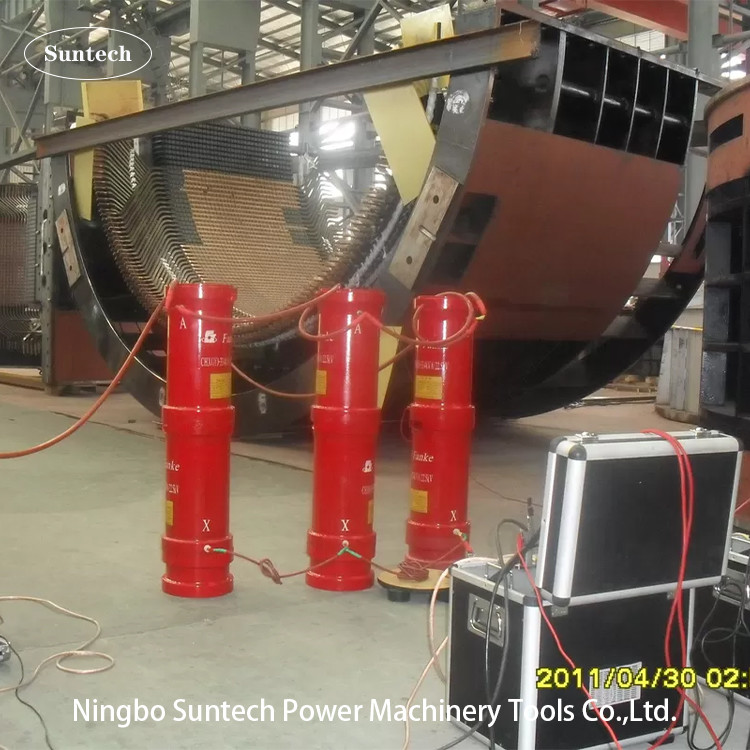

110KV 전력 서브 스테이션 테스트를 위한 현장 AC 레조넌트 테스트 시스템

참고:1부하 콘덴세터는 45 ~ 65Hz 이하의 전력 모터, 발전기 및 전력 트랜스포머를 테스트 할 때 선택 사항이 될 수 있습니다.

2시험 원자로는 각 조각에 따라 다른 테스트 대상 범위에 따라 또는 고객의 요구에 따라 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV로 생산 될 수 있습니다.

시험 회로:


VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)



IV. 기술 자료:

1. 전원 공급원: 220±10% (단단계),50Hz/60Hz
2. 응용 범위: 분배 전력 변전소 및 110KV GIS
3. 정량 출력: 216kVA
4. 시험 전압: 27KV, 54KV, 108KV, 200KV
5. 시험 전류: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. 주파수 범위: 30Hz~300Hz
7. 출력 공명 전압 파형: 시노 파동
8. 출력 파형의 THD: ≤1%
9. 단열 수준: 1.1배 이하이며 1분, 정상 유지
10. 작업 주기는: 60분, 현재 작동 조건 아래에서;
11. 테스트 세트의 품질 요인: Q≥30 (F=30HZ에서)
12. 온도 상승: 60분 동안 가등 전류로 65K 이하
13. 소음 수준: 70B 이상
14. 원자로 구조: 건조형, 에포시 튜브 실린더형

V. 액세서리

• 용품 보관용 용품 상자
• 전원 공급 장치의 입력 케이블
• 전원 출력 케이블
• 열전도 변압기의 출력 케이블
• 시스템 연결 케이블
• 원자로의 평행 케이블
• HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
• HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
• 단열 받침대
• 200KV 테스트를 위한 코로나 링
• 최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

VI. 선택적 부분

부하 보상 콘덴서

• 선택 모델: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF
