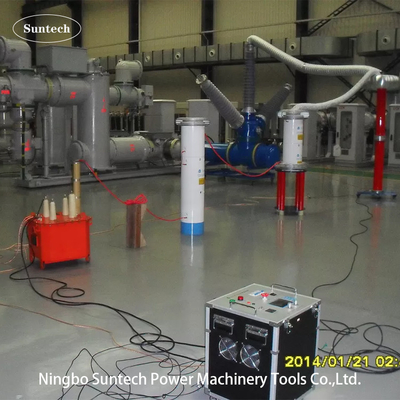

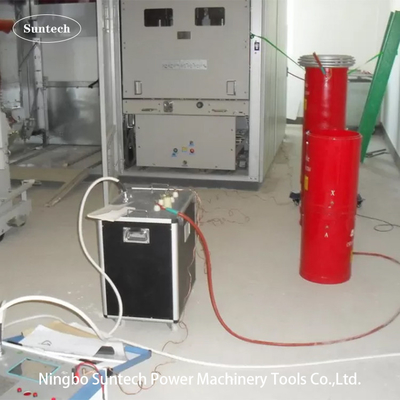

휴대용 변주 주파수 공명 저항 전압 테스트 세트, 132KV GIS 테스트
I. 적용:
이 테스트 세트 모델 CHX-275KVA/275KV는 132KV 이하의 GIS 클래스를 위해 설계되었습니다.현장 AC변주 주파수 공명 회로 기술로 전압 테스트를 견딜 수 있다. 최고 시험 전압은 275KV 이상이 아니며, 시험 주파수는 30~300Hz이며, 작업 주기는 60분 이상이 아니다.
모듈형 시험 원자로를 통해 시험 세트 모델을 병행적으로 사용CHX-275KVA/275KV또한 다음의 AC hipot 테스트를 수행 할 수 있습니다.
지금까지 이러한 휴대용 설계 테스트 세트는다른 일련 모델다른 중전압에 따라 일련 또는 병렬 연결에서 테스트 원자로를 통해 테스트 응용을 견딜 수 있으며 각 세트의 구성 수,비슷한 모델은 다음 문장에서 다른 전형적인 모델을 볼 수 있습니다..
2주요 성분:
| SN | 부품 이름 | 종류 및 사양 | 큐티 | 각 무게 | 각 차원 |
| 1 | 변주 주파수 전력 | FKVF-20kW/380V | 1개 | 20kg | 440*360*360mm |
| 2 | 흥분 트랜스포머 | CQSB ((J) 15kVA/15KV,3KV | 1개 | 50kg | 520*350*550mm |

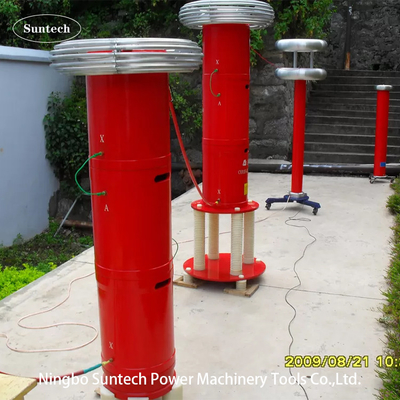

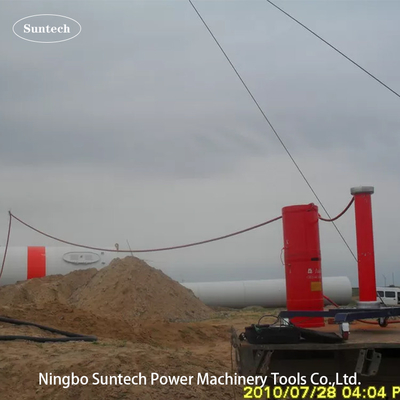

| 3 | HV 공명 시험 원자로 | CHX ((kf) -55kVA/55kV | 5개 | 60kg | D480*H520mm |
| 4 | 용량 분할기 | TRF-300kV/1000pF | 1 세트 | 35kg | D170*H1850mm |
| 5 | 특수 시험용품 | 1 세트 |
참고:1부하 콘덴세터는 45 ~ 65Hz 이하의 전력 모터, 발전기 및 전력 트랜스포머를 테스트 할 때 선택 사항이 될 수 있습니다.
2시험 원자로는 각 조각에 따라 다른 테스트 대상 범위에 따라 또는 고객의 요구에 따라 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV로 생산 될 수 있습니다.
시험 원칙:
VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)
V.테스트 와이어링 스키마 디아그램 (예를 들어):
V. 일반 기술 데이터:
VI. 주요 측정 및 제어 소프트웨어 패널:
참고: 이것은 파라미터 설정에 대한 시작 테스트 전에 소프트웨어 패널입니다.
VII. 배달용 목재 케이스 포장 목록
| 케이스 번호 | 포장물 이름 | 모델과 사양 | 목재 케이스의 상품 | 목재 케이스 차원 (cm) | 사건의 총중량 | 사건 번호 | 언급 |
| 6-1 | VF 전원 | FKVF-20kW | 1개 | 55*47*60 | 45kg | 1 | |
| 6-2 | 흥분 트랜스포머 | CQSB ((J) 15kVA | 1개 | 67*51*87 | 110kg | 1 | |
| 6-3 | HV 원자로 | CHX ((kf) -55kVA/55kV | 5개 | 141*98*82 | 619kg | 1 | 한 케이스 포장 |
| 용품 상자 | 시험 케이블과 사용 설명서 포함 | 1 세트 | |||||
| 6-4 | 전압 분할기 | TRF-300kV-1000pF | 1개 | 178*57*51 | 80kg | 1 | |
| 6-5 | 코로나 반지, 분할기, 원자로 | 1 세트 | 90*90*94 | 56kg | 1 | 한 케이스 포장 | |
| 디비더의 지지기반 | 1개 | ||||||
| 6-6 | 원자로용 단열지구 | 각 28KV,165KV | 2개 | 63*63*123 | 52kg | 1 | |
| 전체 | 962kg | 6 목재 케이스 |
VIII.수속품
IX. 다른 선택 모델
1. 현장에서의 GIS 테스트
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 |
적용 (45Hz부터 시작) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | 123KV 이하의 GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | 145KV 이하의 GIS용 |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | 170KV 이하의 GIS용 |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
245KV XLPE 케이블 현장 테스트
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV 케이블≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV 케이블≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV 케이블≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kV 케이블≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV 케이블≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | 45kV 케이블≤10km |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
366KV XLPE 케이블 현장 시험
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kV 케이블≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV 케이블≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV 케이블≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kV 케이블≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV 케이블≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV 케이블≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV 케이블≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV 케이블≤20km |
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
X. IEC62271-203:2011의 GIS에 대한 현장 단열 시험 표준 표
XI. XLPE 케이블에 대한 IEC 60840:2011의 현장 단열 시험 표준 표
