FKVF 시리즈 전기 장비 고전압 테스트 시스템 5KW - 400KW 용량 선택

변주 주파수 AC 공명 저항 전압 테스트 세트, 변주 주파수 공명 제어 장치

I. 제품 설명

FKVF 시리즈 변주 주파수 전원 원천은 변주 주파수 AC 공명 저항 전압 테스트 세트의 주요 측정 및 제어 장치 및 호스트 기계입니다.변주 주파수 변환기라고도 불립니다..

변주 주파수 전원 소스는 ARM 및 FPGA 디지털 신호 프로세서를 고속으로 채택하고 원격 컴퓨터에서 명령을 수신하여 전체 테스트 절차의 고도의 제어 기능을 실현합니다.FPGA 디지털 신호 프로세서, 고속 실시간 계산 및 출력 파형 변경, 실시간 테스트 고전압 값 및 변환기 전력의 주 회로 매개 변수 및 반환 테스트 매개 변수, 상부 기계의 작동 상태, 실시간 샘플 보호 신호,빠른 폐쇄 전력 출력 및 그 파동형 발전기.

II. 적용 및 사용

• 측정 및 제어 단위 가변 주파수 AC 공명 저항 전압 시험 회로.
• 오래된 전통적인 콘솔을 교체하여 고전압 테스트의 효율성을 높이고 공명 저항 전압 테스트 중에 모니터링 및 보호를 향상시킵니다.

III. 단위의 주요 구성 요소:

• 변주 주파수 전원 소재의 FKVF 호스트 기계
• 영어 테스트 소프트웨어와 함께 옵션 원격 제어 컴퓨터
• 선택적인 외면 단발 비상 정지장
• 연결 케이블 그룹
• 선택: 외부 경보등

시험 원칙 (예를 들어 FKVF-300KW)

V. 기술적 매개 변수

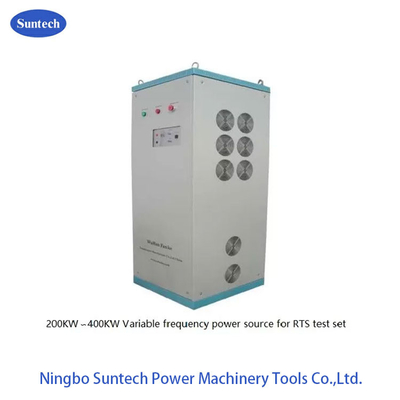

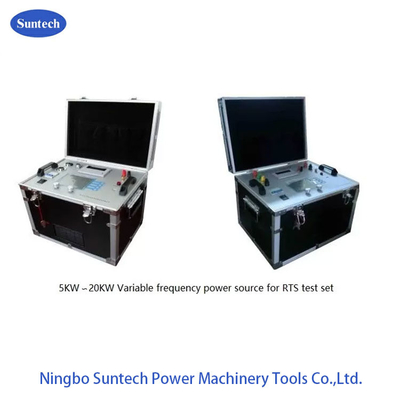

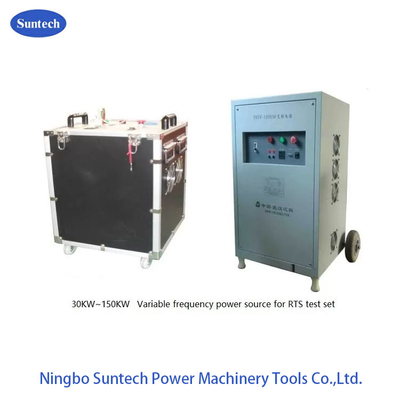

1.명용 전력: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW,400KW,500KW 선택

2입력 전력: 20KW 이상 전압 380V±10% 3단계

20KW 이하의 전압 220V±10% 단상;

3작동 입력 주파수: 50Hz/60Hz

4출력 전압: 20KW 이상: 0-500V (출력 380V) 연속 조절

20KW 이하: 0-250V (출력 220V) 연속 조절

5가명 출력 전류: 모델에 따라 결정됩니다.

6출력 파형: 정사각형 파동

7정정 가능한 출력 주파수 범위: 20-400Hz

8출력 주파수 해상도: 0.03Hz

9출력 주파수 불안정성: 1% 미만

10출력 주파수 단계 값: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11출력 전압 해상도: 0.01kV

12출력 전압 불안정성: 1% 미만

13출력 전압 단계 값: U/45000 전체 범위

14연속 작동 시간: 60 분, 온도 상승은 45K 이상

15작업 조건: 온도 -10도~40도

16고도: <1000m

17무게: < 20kg ((5~20KW);

< 30kg ((30~50KW) 이하)

< 650 kg ((100~400KW) 이하)

< 650 kg ((400~500KW) 이하)

주요 기능:

• 파동 폭 전압에 의해 조절되는 칸 파동
• 전력 전압과 전력 주파수의 변동으로 인해 HV 전압이 변동할 때 작동 과정에서 전압을 지속적으로 모니터링합니다.시스템은 자동으로 설정 전압으로 전압을 정밀 조정합니다.
• 자동 스캔 주파수, 공명 지점 검색. 주파수 범위는 20-300Hz입니다. 당신은 수동으로 스캔 주파수 범위를 설정할 수 있습니다.스캔의 최대 시간 소비는 2분 (전기 주파수 스캔)주파수 해상도는 0.03Hz입니다.
• 자동으로 테스트. 당신은 테스트 프로그램을 설정할 수 있습니다, 테스트 프로그램은 5 세그먼트로 나눌 수 있습니다. 시스템은 설정 프로그램에 따라 테스트 프로세스를 자동으로 완료합니다.
• 자동 테스트 때, 당신은 수동 제어 상태에 언제든지 변경할 수 있습니다 수동 주파수 및 전압을 조절
• 자동으로 저항 할 때 전압을 추적합니다. 전압이 정상적으로 변동 할 때 전압을 객체 전압으로 자동으로 조절합니다. 비정상적인 변동이있을 때 경고합니다.사용자들은 실제 테스트 상황을 작동 할 수 있습니다..
• 전압 조절 및 견딜 때 U-t 곡선 (전압 시간 곡선) 을 실시간으로 표시합니다.
• 실시간 테스트 상태를 표시. 당신은 테스트 상태에 따라 해당 작업을 수행 할 수 있습니다
• 강력한 보호 및 경고 기능: 과전류 보호, 과전압 보호 및 플래시오버 보호, 고전압 이상 보호소프트웨어/하드웨어 동시 보호 표시. 확인하기 위해 안전 및 양식 보고서 파일을 확인
• 테스트 데이터를 저장하고 테스트 보고서를 작성 자동으로, 당신은 시간에 테스트 보고서를 인쇄 할 수 있으며 또한 당신은 보고서를 저장하고 다른 장소에서 인쇄 할 수 있습니다.
• 데이터 탐색 기능입니다. 여러분의 조건에 따라 과거 테스트 데이터를 탐색합니다.
