내구성 PD 무료 AC 공명 테스트 시스템 코로나 유도 저항 전압 테스트 세트

PD 무료 AC 레조넌트 테스트 시스템, 코로나 유도 저항 전압 테스트 세트

I. 제품 설명

유도 전압 저항 테스트 (IVWT), 또한 유도 과압 저항 테스트, ACSD, ACLD, DVDF라고도 불립니다. IEC60076-3-2013에 따르면 전력 변압기의 가장 중요한 변압 시험 중 하나입니다.IVWT는 110KV 전력 트랜스포머에 대한 설치에 대한 일상 테스트와 수용 테스트가 필요합니다..

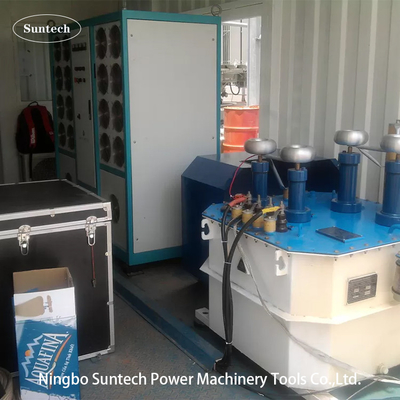

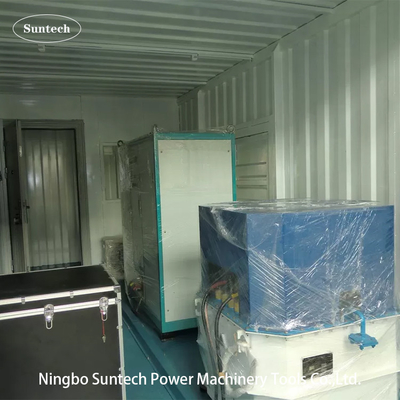

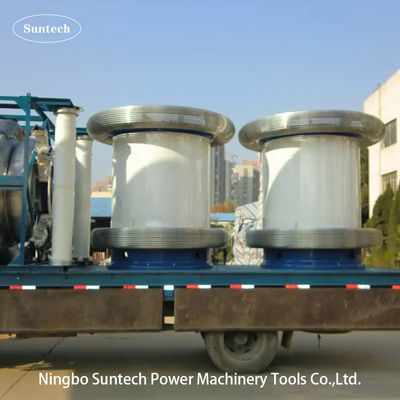

FKWJF-300 비 부분 방출 변동 주파수 전력 연쇄 연결 레조넌스 테스트 시스템은 비 부분 방출 변동 주파수 전력, 스텝업 트랜스포머,보상 원자로와 용량 전압 분할기트랜스포머 부분 방출, 유도 저항 전압 테스트 시스템은 유도 방식으로 테스트를 수행합니다.그것은 시험 대상의 LV 쪽에 전압을 적용하고 평행 공명 원리를 적용하여 시험 회로의 주파수를 변경하여 큰 흥분 전류를 생산일련 연결 공명 테스트 시스템은 변주 주파수 전원, 흥분 변압기, HV 원자로 및 용량 전압 분할기로 구성됩니다.시험 대상의 콘덴시터와 원자로는 일련의 공명 연결을 형성전압 분할기는 시험 대상과 연쇄 연결되어 있으며 공명 전압을 측정하고 과압 보호 신호로 작용합니다. 주파수 변조 힘
출력은 흥분 트랜스포머를 통해 일련 공명 회로에 연결되어 흥분 전력을 제공합니다. 이 테스트 시스템은 큰 시작 전류의 문제가 없습니다.작은 용량의 전원 공급은 전원 공급의 30 ~ 60 배에 해당하는 테스트를 수행 할 수 있습니다.이것은 현장에서 테스트 전력의 낮은 용량의 문제를 크게 해결했습니다.

FKWJF 300KW 시스템은 단일 단계를 제공할 수 있습니다.+35KV / 150Hz ~ 200Hz 대체 전류 최대 630 MVA/220 kV 전력 트랜스포머 고립 성능을 시험합니다.균일하고 비 균일한 단열을 포함하여.

함께 2 또는 4 채널 PD 분석기 및 그 액세서리, 모델 FKWJF400KW 또한 부분 방출 측정 (IVPD) 과 함께 유도 전압 테스트를 위해 사용할 수 있습니다. 함께 HV 테스트 원자로 그룹,HV 분리장치 및 그 용품, 그것은 또한 20 ~ 300Hz 내에서 LC 공명 회로를 통해 AC 적용 저항 전압 테스트를 수행 할 수 있습니다.

II. 주요 특징

• 장치는 안전하고 신뢰할 수 있습니다. 전압 보호, 전류 보호, 방출 (실전) 보호,시험 전력 실패 후 보호, 제로 전압 시작 보호, 과열 보호 등
• 보호 장치가 작동하면 장치가 시험 전압 출력을 차단하고 주요 회로의 전원을 끄는 것은 시험 직원, 시험 대상 및 시험 시스템의 안전을 보장합니다.
• 간단한 연결으로 조작이 쉽고 편리합니다.
• 크기가 작고 무게가 가볍고, 현장 사용에 적합한 유연한 취급.
• 그것은 좋은 출력 안정성과 높은 신뢰성을 가진 마이크로 컴퓨터 제어를 채택합니다.
• 고전압 출력 시노파 왜곡은 1% 미만이며, 시험 대상에 손상이 없습니다.

III. 시험 지침

참고: 위의 그림은 전력 트랜스포머에 가동 저항 전압 테스트 및 PD 검출을위한 연결 회로입니다.

PD 테스트 및 인덕티브 전압 견딜 테스트 동안 테스트 된 트랜스포머는 큰 용량 테스트 개체와 유사합니다.트랜스포머의 용량 반응 전류는 보상 원자로의 인덕티브 전류에 의해 보상됩니다.변주 주파수 전원 공급은 전체 시스템에 활성 손실과 반응 손실의 작은 부분을 제공합니다. 그리고 두 손실은 테스트 주파수에서 전기 변압기의 무부하 손실을 만족시킵니다.전압 분할기는 흥분 트랜스포머의 HV 출력 터미널에 설치됩니다주 트랜스포머의 LV (하압) 면에서의 전압을 피크 볼트미터로 측정하고 주 트랜스포머의 전압 비율에 따라 HV 면에서의 전압을 계산합니다.

주 트랜스포머의 부시 용량은 결합 용량으로 사용됩니다. PD 값을 측정하기 위해 PD 테스트에 부분 방출 신호를 입력합니다.

참고: 위의 그림은 LC 공명 원리를 가진 AC 적용 저항 전압의 연결 회로입니다.

IV. 주요 구성 요소
