Name: PD 자유 AC 공명 테스트 세트 부분 방출 테스트 장비 10pC 이상
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: FKWJF 시리즈
Price: 285,715.00 USD
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

검사 원리: 변주 주파수 공명 회로

사용: 유도 내전압 및 부분 방전 테스트

설계 특성: PD 프리 타입, 10pC 이하

성분: V/F 전원, 여자 변압기, 더 가벼운 모듈형 테스트 반응기 및 전압 분배기

시험 빈도: 150Hz~200Hz 또는 20~300Hz

듀티 싸이클: 90분 또는 180분

검사 정밀도: 1.5% 이상

출력 파형: 좋은 사인파

에 특별한: 대용량 UHV급 전력변압기 현장시험

원자로 사용 방법: 연속 또는 병렬 연결

시험 표준: IEC60076-3-2013

강조하다:

150Hz 부분 방출 시험 장비

PD 자유 AC 공명 테스트 세트

변주 주파수 AC 공명 테스트 세트

기본 정보

원래 장소: 닝보, 중국

브랜드 이름: Ningbo Suntech Power

인증: ISO9001

모델 번호: FKWJF 시리즈

결제 및 배송 조건

포장 세부 사항: 훈증이 없는 표준 목재 케이스 수출

배달 시간: 65~90 영업일

지불 조건: L/C, T/T

공급 능력: 5 세트 / 2개월

갤러리

PD 자유 AC 공명 테스트 세트 부분 방출 테스트 장비 10pC 이상

제품 설명

PD 자유 공명 저항 전압 테스트 세트, 트랜스포머 유도 전압 저항 및 부분 방출 테스트

I. 제품 설명:

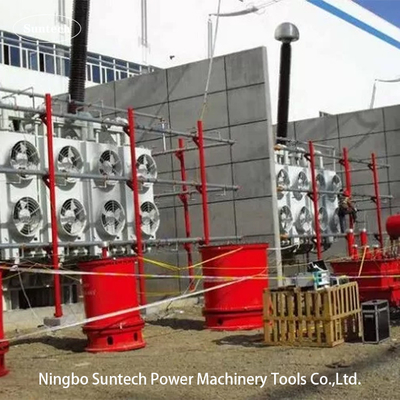

FKWJF 시리즈 테스트 시스템은 주로 110KV 이상의 전력 트랜스포머의 필드 유도 전압 저항 및 부분 배열 테스트에 사용됩니다. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer 이 시스템은 또한 XLPE 케이블이나 HV GIS의 장거리 테스트를 위해 호환성 있게 설계될 수 있습니다.위의 그림은 현장에서 220KV 전력 트랜스포머에 대한 테스트를 위해 Fanke에 의해 만들어진 트랜스포머의 유도 전압 견딜 & 부분 방출 테스트 시스템입니다.

유도 전압 저항 테스트 (IVWT), 또한 유도 과압 저항 테스트, ACSD, ACLD, DVDF라고도 불립니다. IEC60076-3-2013에 따르면 전력 변압기의 가장 중요한 변압 시험 중 하나입니다.IVWT는 110KV 전력 트랜스포머에 대한 설치에 대한 일상 테스트와 수용 테스트가 필요합니다..

II. 적용 대상

110KV의 격리된 트랜스포머
220KV, 500KV, 750KV, 1000KV 클래스의 트랜스포머
변압 전압 견딜 수 있는 테스트는 적절한 시리즈 공명 HV 원자로가 장착된 경우 1000kV 이상의 GIS, 트랜스포머, 스위치, 부싱 및 케이블을 위해 수행될 수 있습니다.

시스템 구성

PD 무료 푸시 풀 변주 주파수 전원 & 관찰 & 제어 캐비닛,
PD 자유 흥분 트랜스포머
손실 보상 시험 원자로
부분 방출 시험 기구
연결 전압 분할기
필요한 시험용품

IV. 기술적 특징

선형 전력 증폭기 회로 설계, 전체 시노파 출력, 작은 파동 왜곡.
다중 보호는:발전 장애 보호, 전압 설정 보호,출력 단회로 보호,시작 상태 보호,교구 팔 증폭 루프 보호,전력 곡선 보호. 위의 보호 작업의 모든 종류의 전압 출력은 즉시 차단됩니다 주요 루프 전력 공급은 직원의 안전을 보장하기 위해 차단됩니다.시험 대상 및 시험 시스템.
장치의 신호 소스는 전용 칩에서 생산되며 출력 주파수 안정성은 0.0001Hz까지 높을 수 있습니다.그리고 출력 전압은 1% 이하의 전압의 불안정도를 보장하는 싱글 칩에 의해 제어됩니다..
시험 전압과 시간, 자동 및 수동 제어 방법과 같은 시험 매개 변수 설정 기능과 함께
전압 자동 안정화 조정 기능으로, 주파수 조절 범위 내에서 정정 된 경우 전압의 일정한 출력.
광학 제어, 완전히 고립된 HV 및 저전압 제어 루프.
20~400Hz의 테스트 주파수 범위에서 지속적으로 조절할 수 있으며 공명 주파수의 자동 검색 기능과 함께 여러 단계의 주파수 검출을 설정할 수 있습니다.
LCD 디스플레이와 여러 회전 마우스가 제어됩니다. 인간-컴퓨터 인터페이스가 우호적입니다. 간단하고 편리합니다.
변주 주파수 전원 소스는 전기장의 강력한 방해를 방지하고 측정 정확성과 안정성을 보장 할 수있는 높은 투과성 자기 물질로 보호됩니다.
이 장치는 특수 시험 차량과 컨테이너와 함께 장착 할 수 있습니다.

V. 일반 기술 데이터:

1 변주 주파수 전원 용량: 3kW ~ 450kW ((제구 모델에 따라 선택)

2 등급 입력 전압: 3단계 380V±10%,50Hz

3 시험 시스템의 명명 출력 전압: 최대 1200KV ((특별 스펙은 주문으로 만들 수 있습니다.)

4 시험 시스템의 명소 출력 전류: 주문할 수 있습니다.

5 출력 테스트 주파수: 20~400Hz

6 PD 레벨 자체: ≤ 5pC 이하의 정형 출력 전압

7 출력 파형: 표준 시노파, 파형 오차 인수 ≤ 1%

8 출력 전압의 불안정도: ≤ 1.0%

9 출력 주파수의 불안정도: ≤ 0.05%

10 소음 수준: ≤ 65dB

11 단열 수준: 출력/입력 터미널 지상 ≥ 3kV/AC/1min

12 근무 주기: ≥ 3시간 ((특정 사양은 주문할 수 있습니다.)

13 허용 온도 상승: 가등부하로 연속 작업 3시간, 70K 이상

참고:특정 사양은 주문할 수 있습니다.
