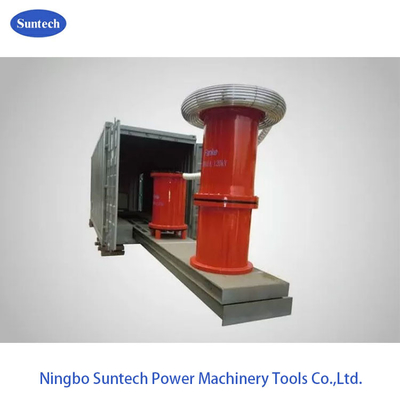

컨테이너 타입 HV 테스트 세트

변주 주파수 공명 저항 전압 테스트 세트, 컨테이너 유형 HV 테스트 세트 공명, 빠른 테스트

I. 적용:

CHX-(JZ) 컨테이너 스타일의 일련의 공명 테스트 장치는 일련의 공명 테스트 장치의 모든 테스트 장비를 여러 컨테이너에 고정합니다.관찰 및 제어 캐비닛 및 완전한 시험 장비의 통합 설계, 연결 테스트 라인 및 전력 배급 상자는 클리퍼 운송을 목표로, 테스트를 위해 빠른 연결,작업 강도를 크게 줄이는 테스트 장비의 유지 보수 및 설치에 편리하며 현장 작동에 적합합니다.

II. 적용 범위

• 트랜스포머로 인해 저항 전압 및 PD 테스트
• 500KV 이하의 CVT 등정 시험
• 220KV급 이하의 HV CT/스위치/부시링에 대한 AC 하포 테스트
• GIS,GIL 및 220KV 이상의 케이블에 대한 AC 전압 견딜 수 있는 시험

용액의 종류

• 컨테이너 스타일 220kv 트랜스포머 전압 견딜 수 있고 부분 배열 테스트의 완전한 장비
• 컨테이너 스타일 220kv 고전압 GIS 변주 주파수 시리즈 공명 테스트 장비.
• 컨테이너 스타일의 고전압 XLPE 케이블 변주 주파수 공명 테스트 장비.
• 컨테이너형 HV 트랜스포머, CVT 현장 정정장치

참고:이 장비의 크기에 따라 일부는 수압 전기 망원경으로 설계 될 수 있습니다.

테스트기의 일부 부분은 호환성으로 설계 될 수 있습니다

IV. 컨테이너의 기본 배열

• 관측 및 제어실: 관측 및 제어 장치, 예를 들어 제어 캐비닛 또는 컴퓨터, 피크 값 미터, 부분 방출 장치 등을 포함합니다.
• HV 테스트 장비 통합 구역: 변주 주파수 전원 (( 부분 방출 또는 일반),HV (( 부분 방출) 흥분 트랜스포머,HV 테스트 원자로,HV 용량 전압 분할기.
• 전력 분배 단위: 번개, 제어실의 에어컨, 관찰 및 제어실의 전력 분배 루프.
• 시험 부착 장치의 창고 구역: 외부 시험 연결 라인, 부착 장치 및 테스트 및 설치 도구의 창고를 포함합니다.
• 전기 수압 추진판은 일부 세부 사항에 사용 될 수 있으므로 HV 구역에서 장치를 만들어 자동으로 확장 또는 객실에 다시 이동

V. 기술 특성 및 장점

• 현장 테스트의 효율성이 크게 향상되었습니다.
• 관찰 및 제어 캐비닛 및 완전한 테스트 장치의 통합 설계. 테스트 라인과 전력 배급 상자를 연결
• 완전히 새로운 설계 개념을 통해 난방, 진동 및 손실의 문제를 고려
• 들어올리고 운반하기에 편리합니다.
• 공기 압력으로 밀폐하여 방수, 비 방수 및 따뜻하게 유지합니다.
• 특수 조작 책상 및 장비용 장소, 2차원 수압 진동 방지 장치, 시험 운송 중 기기의 손상을 방지합니다.
• HV 장비 및 컨테이너를 설계할 때 충분한 단열 안전 거리가 고려되었습니다.
• 시험 장치 시스템 및 컨테이너의 구성 매개 변수는 고객의 샘플에 의해 선택 될 수 있습니다.
• 전기 추진 원자로는 수압 추진 장치가 장착되어 있고 움직임이 부드럽고 안정적이며, 부스 유닛의 처리 시간을 피하기 위해 클램핑 정지 및 스윙이 없습니다.
• 발전기와 케이블 제어 장치도 선택 될 수 있습니다

VI. 주요 구성 요소:

• HV 시험 원자로 그룹
• 변주 주파수 전원
• 흥분 트랜스포머
• 전압 분할기
• 작은 운영 및 제어 컨테이너
• HV 테스트 구역에 한 개의 표준 컨테이너
• 시험용품 등등
