변동 인덕턴스 레조넌트 저항 전압 테스트 세트, 리조넌스와 함께 수압형 HV 테스트 세트, CVT 테스트
I. 적용:

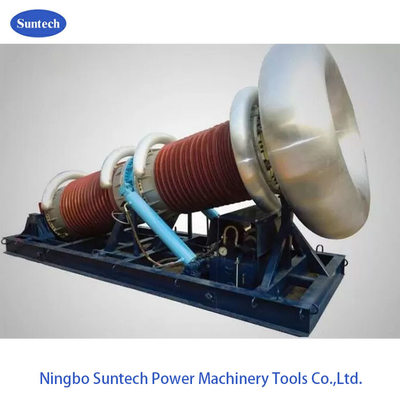

CHX-(LYY) 수압 자동 승강기 시리즈 공명 테스트 장치는 주로 800KV 이상의 고전압 전기 장치의 AC 전압 저항 및 부분 배charge 검출에 적용됩니다.특히 다른 수준의 CVT와 다른 수준의 HV에 대한 AC 전압 견딜 테스트를위한 현장 캘리브레이션 테스트에 적합합니다..GIS와 GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy전기 자기 특성,자동차 기계 및 수압 변속기 현장 테스트를 훨씬 더 적합하고 효율적으로 만듭니다.
II. 적용 범위
전력 주파수 PD 없는 고전압 전원용으로 CVT 각차 및 비율 오류의 현장 캘리브레이션 테스트를 위해 사용됩니다.
AC 전압 견딜 테스트 및 HV.GIS, HV.GIL,HV.switch, 상호 인덕터 및 800KV 이상의 전압으로 부싱의 PD 테스트에 사용됩니다.
III. 주요 구성 요소:
IV. 튼튼하고 재활용 그림
1두 원자로 모두에 대한 멀티 탭 설계로 50Hz 이하의 CVT를 위해 현장 캘리브레이션에 필요한 전력 주파수 고전압 출력을 충족시킬 수 있습니다.
2가변 주파수 전원 소스와 일치하여 GIS, 브레이커와 같은 전기 장비의 AC 전압 견딜 테스트를 완료합니다.
상호 인덕터, 단열기 범위 110KV-- 500KV
VI. 일반 기술 데이터:
가속기: 400KVA 1000KVA
명소 전압: 400KV 800KV
가등류: 1A 2A
작동 전력: 단상 공급 380V,50Hz/60Hz
시스템 품질 요인 값: Q ≥ 50
작업 주기와 온도 상승: 등급 작동 15분 후, 롤링 온도 상승 ≤ 65K
소음: ≤ 65dB
고도: ≤ 3000m
환경 온도: -25°C ~ 45°C, 상대 습도 ≤ 90%, 응축이 없습니다
크기: 위의 그림 참조
VI.수속품
다른 전형적인 모델
| 모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 |
적용 (45Hz부터 시작) |
| CHX-(LYY) -400KVA/400KV | 200KV*2 | 2A@200KV | 400KVA | 132KV 이하의 GIS 클래스 |
| 1A@400KV | 132KV 이하의 CVT 클래스 | |||
| CHX-(LYY) -800KVA/400KV | 200KV*4 | 4A@200KV | 800KVA | 132KV 이하의 GIS 클래스 |
| 2A@400KV | 132KV 이하의 CVT 클래스 | |||
| CHX-(LYY) -800KVA/400KV,800KV | 400KV*2 | 2A@400KV | 800KVA | 400KV 이하의 GIS 클래스 |
| 1A@800KV | 400KV 이하의 CVT 클래스 | |||
| CHX-(LYY) -1600KVA/400KV,800KV | 400KV*4 | 4A@400KV | 1600KVA | 400KV 이하의 GIS 클래스 |
| 2A@800KV | 400KV 이하의 CVT 클래스 | |||
| 특별 요구 사항은 주문에 의해 만들 수 있습니다. | ||||
