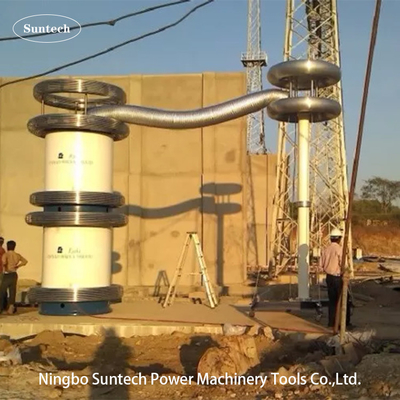

긴 HV XLPE 케이블 테스트 장치 / Hv 테스트 장비 3000KVA 또는 OEM 용량

시험 원리 그림:


VF: 시험 회로의 제어 및 측정 부분인 변주 주파수 전원 공급원

T: HV 시험 원자로에 대한 흥분 전압을 제공하는 흥분 트랜스포머
L: LC 회로에서 공명 인덕턴스 및 시험 전압을 생성하는 시험 원자로

Cx: 테스트된 장비

MOA1: 번개 차단기는 흥분 변압기의 보호 부분입니다.
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔) 는 HV 전압 측정 부분입니다.


III. 일반 기술 데이터:

1. 시스템 테스트 방식: 변주 주파수로 일련 공명
2. 시스템 모델: OEM
3. 입력 전원 공급원: 380±10% (세 단계),50Hz/60Hz
4. HV 시험 원자로 수: OEM
5. 명산 출력력: OEM
6. 가등식 출력 전압: 150KV 또는 OEM
7. 최대 시험 전압: 150KV,300KV,450KV 이상
8. 정렬 출력 전류: 최대 25A 또는 OEM
9. 주파수 범위: 20Hz~300Hz
10. 출력 공명 전압 파형: 시노 파동
11. 출력 파형의 THD: ≤1%
12. 단열 수준: 1.1배 이하이며 1분, 정상 유지
13. 작업 주기는: 60분, 현재 작동 조건 아래에서;
14. 테스트 세트 자체의 품질 요인: Q≥60
15. 온도 상승: 60분 동안 가등 전류로 65K 이하
16. 소음 수준: 65dB 이상
17. 원자로 구조: 기름에 잠긴 타입, 에포시 튜브 실린더 타입

부속품

• 필요한 코로나 반지
• 원자로의 평행 케이블
• HV 출력 케이블 (반응기 분할)
• 시험 원자로에 대한 코로나 링
• 최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

V. 시험 원자로의 전형적인 모델

1 132KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고:시험된 케이블 전압급 ≤ 132kV, 0.25uF/km

2 230KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고: 시험된 케이블 전압급 ≤ 230kV, 0.25uF/km

3 330KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고:시험된 케이블 전압급 ≤ 330kV, 0.25uF/km

4 장 XLPE 케이블의 다른 모델은 선택 사항입니다. 현장에서 전압 테스트를 견딜 수 있습니다

참고: XLPE 케이블 시험 전압은 1.7U로 간주됩니다.₀

5 HV 또는 EHV 클래스 케이블 및 GIS에 대한 선택 모델현장 AC 하위 테스트

VI. XLPE 케이블에 대한 IEC 60840:2011 및 IEC 62067:2011의 현장 시험 표준 표

VII. HV GIS에 대한 IEC 62271-203:2011의 현장 단열 시험 표준 표
