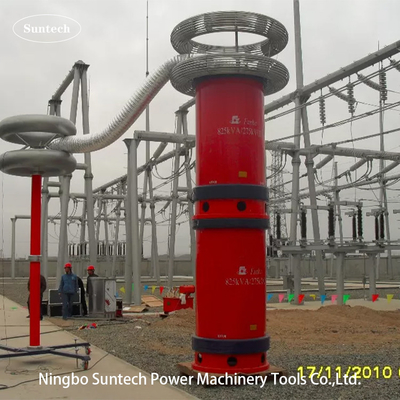

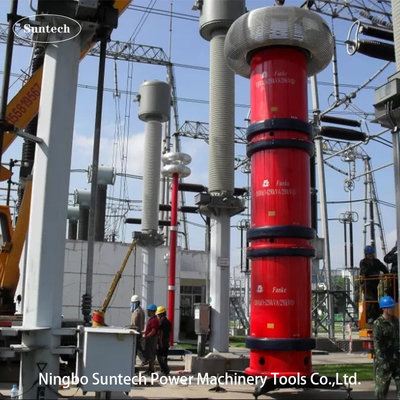

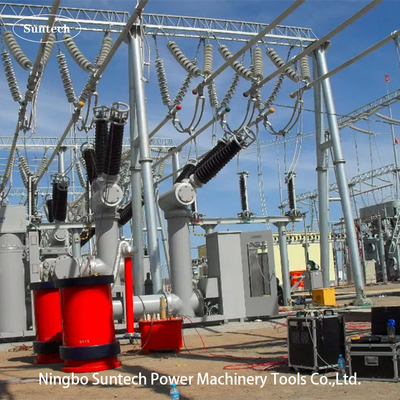

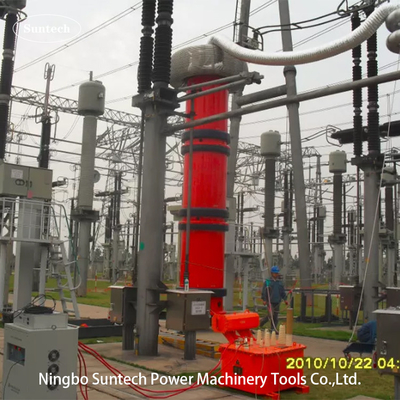

변주 주파수 전원 소스를 가진 30-300Hz 주파수 고전압 공명 테스트 시스템

제품 상세 정보:

원래 장소:	닝보, 중국
브랜드 이름:	Ningbo Suntech Power
인증:	ISO9001
모델 번호:	CHX-4800KVA/200KV,400KV,600KV,800KV

결제 및 배송 조건:

최소 주문 수량:	하나의 장치
가격:	Negotiable
포장 세부 사항:	훈증이 없는 표준 목재 케이스 수출
배달 시간:	45~60 일
지불 조건:	T/T, L/C
공급 능력:	5 세트 / 2개월

접촉

상세 제품 설명

검사 원리:	변주 주파수 공명 회로	사용:	현장 AC 저항 전압 테스트 200KV, 400KV, 600KV, 800KV 이하 HV GIS 또는 GIL
설계 특성:	고전압 모듈 시험 원자로, 더 높은 Q 값 출력, 다중 테스트 범위	성분:	V/F 전원, 여자 변압기, 더 가벼운 모듈형 테스트 반응기 및 전압 분배기
시험 빈도:	30-300Hz	듀티 싸이클:	15분 또는 60분
검사 정밀도:	1.5% 이상	출력 파형:	좋은 사인파
에 특별한:	HV 또는 EHV GIS,CT,PT를 위한 현장 테스트	원자로 사용 방법:	연속 또는 병렬 연결
시험 표준:	IEC60060-1:2010;IEC 62271-203:2011 GIS를 위해
하이 라이트:	300Hz 고전압 공명 테스트 시스템 , 변주 주파수 공명 테스트 시스템

변주 주파수 공명 저항 전압 테스트 세트, EHV 고전압 GIS 테스트

I. 적용:

이 테스트 세트 모델 CHX-4800KVA/200KV,400KV,600KV,800KV는 수행하도록 설계되었습니다변주 주파수 공명 회로 기술로 현장 AC 하포트 테스트110kV~800kV 이상의 GIS 클래스 및 다른 HV 전기 설비에 적용됩니다. 최고 시험 전압은 200KV,400KV 이상이 아닙니다.600KV 또는 800KV 모듈형 HV 시험 원자로를 통해 병렬 또는 시리즈 연결;시험 주파수는 30~300Hz가 될 수 있으며, 작업 주기는 15분 또는 60분 이상 되지 않습니다.

모듈형 시험 원자로를 통해 평행 또는 세어에 연결됩니다, 테스트 세트는 또한 다음 현장 AC hipot 테스트를 수행 할 수 있습니다.

1.1 HV GIS의 경우 200KV 이상 24A 이상 U 이상_등급=123KV 및다른 HV 전기시설

1.2 400KV와 12A를 초과하지 않음HV GIS의 경우 U보다 높지 않습니다._등급=300KV 및다른 HV 전기시설

1.3 600KV 이상 6AEHV GIS의 경우 U보다 높지 않습니다._등급=550KV 및다른 HV 전기시설

1.4 800KV 이상 6AEHV GIS의 경우 U보다 높지 않습니다._등급=800KV 및다른 HV 전기시설

지금까지, 우리는 1200KV와 9A 변주 주파수 공명 테스트 시스템을 중국 전력망 회사에 공급했습니다. 설계된 테스트 세트는 또한 많은 형태를 만듭니다.다른 일련 모델다른 HV 또는 UHV에 따라 일련 또는 병렬 연결에서 테스트 원자로를 통해 테스트 응용 프로그램을 견딜 수 있으며 각 세트의 구성 수비슷한 모델은 다음 문장에서 다른 전형적인 모델을 볼 수 있습니다.

II. 주요 구성 요소:

SN	부품 이름	종류 및 사양	큐티	각 무게	각 차원
1	변주 주파수 전력	FKVF-200kW/380V	1개	180kg	7507001000mm
2	흥분 트랜스포머	CQSB ((J) 200kVA	1개	1800kg	650650800mm
3	HV 공명 시험 원자로	CHX ((kf) ~ 1200kVA/200kV	4개	2800kg	D1200*H1250mm
4	용량 분할기	TRF-800kV/1000pF	1 세트	550kg	D350*H7600mm
5	특수 시험용품		1 세트

참고:1. 작은 로드 라인이 테싱되거나 테스트 주파수를 제어하기 위해 아날로그 로드가 필요할 때 로드 콘덴타터는 선택적일 수 있습니다.

2시험 원자로는 150KV, 200KV, 250KV, 300KV, 350KV, 400KV를 생산 할 수 있습니다. 각 조각의 등급 전압은 다른 테스트 대상 범위 또는 고객의 요구에 따라 최대입니다.각 HV 원자로의 가등 전류는 1 ~ 15A 이 일련 세트에서 선택적으로 될 수 있습니다,

3. HV 덤핑 인덕턴스는 EHV 또는 UHV 테스트 세트에서 특별하여 테스트 대상 플래시오버로 인한 초전압에 저항하고 고 주파수 하모닉을 억제하기 위해 선택적일 수 있습니다.

시험 원칙:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)

IV. 일반 기술 데이터:

시스템 테스트 방식: 변주 주파수로 일련 공명
시스템 모델: CHX-4800KVA/200KV,400KV,600KV,800KV
입력 전원 공급원: 380±10% (세 단계),50Hz/60Hz
HV 시험 원자로 수: 4개
정량 출력: 4800kVA
가등식 출력 전압: 200KV,400KV,600KV,800KV
최대 시험 전압: 최대200KV,400KV,600KV,800KV
가등식 출력 전류: 6A/단기 또는 연속, 12A 또는 24A 평행
주파수 범위: 30Hz~300Hz
출력 공명 전압 파형: 시노 파동
출력 파형의 THD: ≤1%
단열 수준: 1.1배 이하이며 1분, 정상 유지
작업 주기는: 15분 또는 60분 부등급 전류 상태에서 선택됩니다.
테스트 세트 자체의 품질 요인: Q≥60
온도 상승 65K 이하의 등급 전류로 작동하는 작업 주기로
소음 수준: 70B 이상
원자로 구조: 기름에 잠긴 타입, 에포시 튜브 실린더 타입

V. 주요 측정 및 제어 소프트웨어 패널:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.수속품

용품 보관용 용품 상자
전원 공급 장치의 입력 케이블
전원 출력 케이블
열전도 변압기의 출력 케이블
시스템 연결 케이블
원자로의 평행 케이블
HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
디비더의 지지기반
시험 원자로와 분할기에 대한 코로나 링
최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

다른 전형적인 모델

7.1 123KV ~ 300KV 클래스 GIS 현장 AC 하위 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	적용 (45Hz부터 시작)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400KVA	123KV 이하의 GIS 클래스
		1A@400KV		300KV 이하의 GIS 클래스
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800KVA	123KV 이하의 GIS 클래스
		2A@400KV		300KV 이하의 GIS 클래스
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000KVA	123KV 이하의 GIS 클래스
		2.5A@400KV		300KV 이하의 GIS 클래스
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000KVA	123KV 이하의 GIS 클래스
		5A@400KV		300KV 이하의 GIS 클래스
특별 요구 사항은 주문에 의해 만들 수 있습니다.

7.2145KV ~ 362KV 클래스 GIS 현장 AC 하위 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	적용 (45Hz부터 시작)
CHX-500KVA/250KV,500KV	250KV*2	2A@250KV	500KVA	145KV 이하의 GIS 클래스
		1A@500KV		362KV 이하의 GIS 클래스
CHX-1000KVA/250KV,500KV	250KV*2	4A@250KV	1000KVA	145KV 이하의 GIS 클래스
		2A@500KV		362KV 이하의 GIS 클래스
CHX-2000KVA/250KV,500KV	250KV*2	8A@250KV	2000KVA	145KV 이하의 GIS 클래스
		4A@500KV		362KV 이하의 GIS 클래스
CHX-3000KVA/250KV,500KV	250KV*2	12A@250KV	3000KVA	145KV 이하의 GIS 클래스
		6A@500KV		362KV 이하의 GIS 클래스
특별 요구 사항은 주문에 의해 만들 수 있습니다.

7.3170KV ~ 550KV 클래스 GIS 현장 AC 하위 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	적용 (45Hz부터 시작)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200KVA	170KV 이하의 GIS 클래스
		2A@600KV		550KV 이하의 GIS 클래스
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800KVA	170KV 이하의 GIS 클래스
		3A@600KV		550KV 이하의 GIS 클래스
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	170KV 이하의 GIS 클래스
		4A@600KV		550KV 이하의 GIS 클래스
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	170KV 이하의 GIS 클래스
		6A@600KV		550KV 이하의 GIS 클래스
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	170KV 이하의 GIS 클래스
		8A@600KV		550KV 이하의 GIS 클래스
특별 요구 사항은 주문에 의해 만들 수 있습니다.

7.4123KV ~ 800KV 클래스 GIS 현장 AC 하위 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	적용 (45Hz부터 시작)
CHX-2400KVA/200KV × 4	800KV	12A@200KV	2400KVA	123KV 이하의 GIS 클래스
		6A@400KV		300KV 이하의 GIS 클래스
		3A@600KV		550KV 이하의 GIS 클래스
		3A@800KV		800KV 이하의 GIS 클래스
CHX-3600KVA/200KV × 4	800KV	13A@200KV	3600KVA	123KV 이하의 GIS 클래스
		9A@400KV		300KV 이하의 GIS 클래스
		4.5A@600KV		550KV 이하의 GIS 클래스
		4.5A@800KV		800KV 이하의 GIS 클래스
CHX-4800KVA/200KV × 4	800KV	24A@200KV	4800KVA	123KV 이하의 GIS 클래스
		12A@400KV		300KV 이하의 GIS 클래스
		6A@600KV		550KV 이하의 GIS 클래스
		6A@800KV		800KV 이하의 GIS 클래스
특별 요구 사항은 주문에 의해 만들 수 있습니다.
