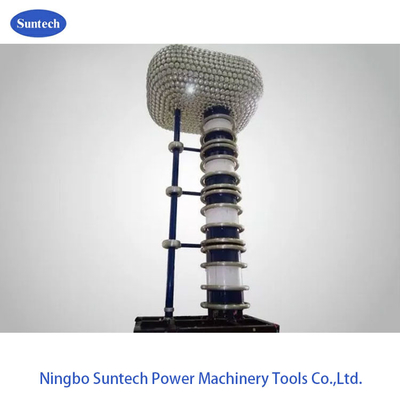

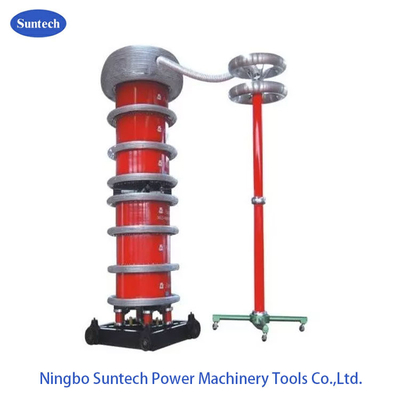

전력 주파수 AC 레조넌트 테스트 시스템 EHV CVT 및 CB 루틴 테스트

V. 일반 기술 데이터:

1. 공명 회로의 모드: 변동 인덕턴스 로 시리즈 공명
2. 시스템 모델: 주문제작
3. 입력 전원 공급원: 380±10% (단단계),50Hz/60Hz
4. 명목 출력량: 주문제작
5. 가등식 출력 전압: 800KV 이상
6. 가등식 출력 전류: 주문형
7. PD 수준 자체: 10% 이상
8. 주파수 범위: 50/60Hz
9. 출력 공명 전압 파형: 순수한 시노 파동
10. 출력 파형의 THD: ≤1%
11. 단열 수준: 1.1배 이하이며 1분, 정상 유지
12. 작업 사이클: 30분, 평준 현재 작동 상태 아래에서
13. 테스트 세트의 품질 요인: Q≥30
14. 온도 상승: 30분 동안 가등 전류로 65K 이하
15. 소음 수준: 65dB 이상
16. 원자로 구조: 철 탱크 유형, 조절 가능한 인덕텐스

1. 반응 전력 완전 보상, 장비의 전력 및 전력은 측정 장비의 1/10 미만입니다. 같은 용량 장비에 비해 더 작은 부피와 가벼운.
2. 큰 출력 용량과 작은 전력 용량, 저렴한 비용, 조작이 쉽고 안전하게 유지합니다.
3. 전형적인 전류 필터 회로, 출력 전압 왜곡 (THD) 은 매우 작습니다.
4. 플래시 오버 또는 고장 후 단장 전류는 측정 된 전류의 1/10 (1/Q) 미만이며, 고장 후 결함 지점의 손상을 효과적으로 예방 할 수 있습니다.
5. 플래시오버 후에 자동으로 활을 터뜨립니다. 연쇄 공명 전압을 복구하는 것은 길고 안정적인 과정입니다. 안전합니다.

VII. 기능

1. 원자로의 철핵 간격에 대한 원격 제어 및 표시 기능:간격 센서는 원자로에 설치되어 있으며, 콘솔에 있는 철핵 간격을 직접 읽어 작동을 안내한다. 간격 제한 스위치와 표시기도 설치되어 있다.
2. 저항 시간이 끝나면 자동 단계 다운 기능:저항 시계는 디지털 타이머를 채택합니다. 저항 시간이 끝나면 시스템이 자동으로 다운됩니다.
3. 제로 포지션 클로즈, 제로 시작 단계 업 기능:제로 제한 기능이 있습니다. 전압 조절기가 제로 위치에 없다면 HV 출력 버튼은 닫을 수 없습니다.
4. 전류 이상 보호:이 시스템은 초전류 릴레이로, 높은 반 간섭, 빠른 행동, 초전류 손상으로부터의 보호 테스트 객체입니다.
5. 과전압과 시험 대상 플래시초 보호 기능:이 시스템은 전자 초전압 및 플래시 오버 보호 게시판을 채택, 초전압 및 플래시 오버에 대한 시험 대상을 보호. 그것은 빠르고 안정적이고 신뢰할 수 있습니다.고분별성 및 고구름 격차 보호 전압의 불편한 조정전압 보호 설정은 수동 조정, 디지털 디스플레이로 직접, 편리하고 정확합니다.플래시 오버 보호 샘플 충전 신호의 사고 변동 떨어지는 지연, 기본 신호와 비교하고 결정합니다. 그것은 증가 지연의 사고 변동에 의해 가능한 오류 이동을 피하는 높은 정확도입니다.
6. 시험 데이터에 대한 실시간 모니터 기능:그것은 HV 측면 전압, 전류와 LV 측면 전압, 전류를 모니터링 할 수 있습니다. 테스트 상태를 보다 직접적으로 볼 수 있습니다.
7. 회로 공명 및 잠금 기능의 디지털 표시, 공명 및 단계가 없을 때:
8. 그것은 직접 전력 인자에 의해 시스템의 공명 상태를 표시 할 수 있습니다. 시스템이 공명 지점에 있지 않다면, 그것은 강화 하기 위해 닫기 버튼을 누르어야 합니다.,닫기 버튼을 풀고, 계단 위로/하향 버튼을 누르면 계단 위로 또는 계단 아래로
9. 비상 정지: ◎ 응급 브레이크 스위치를 켜십시오. 테스트 중에 비정상 상태가 발생하면 이 스위치를 켜십시오.주요 전원이 즉시 차단됩니다. 테스트 직원과 장비의 안전을 보호하기 위해.

VIII.수속품

• 용품 보관용 용품 상자
• 제어 콘솔과 전압 조절기의 연결 케이블
• 전압 라구레이터 및 흥분 트랜스포머의 연결 케이블
• 열전도 변압기의 출력 케이블
• 시스템 연결 케이블
• 원자로의 평행 케이블
• HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
• HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
• 최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

IX. 선택적 모델
