Name: 380V AC 레조넌트 테스트 시스템 전력 주파수 레조넌트 지능 제어 장치
Brand: Ningbo Suntech Power
SKU: CHX-(L) 시리즈
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (127 reviews)

홈 제품 소개 고전압 퓨즈 절단

380V AC 레조넌트 테스트 시스템 전력 주파수 레조넌트 지능 제어 장치

제품 상세 정보:

원래 장소:	닝보, 중국
브랜드 이름:	Ningbo Suntech Power
인증:	ISO9001
모델 번호:	CHX-(L) 시리즈

결제 및 배송 조건:

최소 주문 수량:	하나의 장치
가격:	Negotiable
포장 세부 사항:	훈증이 없는 표준 목재 케이스 수출
배달 시간:	45-65 작업 일수
지불 조건:	T/T, L/C
공급 능력:	4단위/2개월

접촉

상세 제품 설명

사용:	측정 및 제어 단위 전력 주파수 AC 공명 저항 전압 시험 회로.	장점:	최선 보호 및 최선 감시 기능
작동로:	두 배 통제 방법, PLC 컴퓨터 통제 또는 수동 단추 통제	특별한 대상:	효율성을 높이기 위해 오래된 기존 콘솔을 교체하십시오.
최대 제어 전압:	제한 없음, 주문 제작	최대 제어 전류:	제한 없음, 주문 제작
검사 정밀도:	1.5% 이상	전원 공급:	380V, 50/60Hz, 단상
하이 라이트:	380V AC 레조넌트 제어 장치 , 전력 주파수 공명 지능 제어 장치 , PLC AC 레조넌트 테스트 시스템

전력 주파수 AC 공명 저항 전압 테스트 세트, 전력 주파수 공명 지능 제어 장치

I. 제품 설명

CHXT (L) 시리즈 전력 주파수 공명 지능 제어 시스템, 수동 제어 시스템에 기반, PLC 제어로 IPC에 의해 수행, 작동 설정, 제어,지능형 제어 시스템 중 하나에서 모니터링 및 보호.

전력 주파수 시리즈 공명 시스템과 결합,이 시스템은 완전히 자동 완료 AC 전압을 견딜 수 있습니다 테스트 다양한 발생 단위, 조립 콘덴시터, 전력 케이블 및 GIS,CT, 단열기, 단열 도구, 버스 바 등.

II. 적용 및 사용

전력 주파수 AC 공명 저항 전압 시험 회로의 측정 및 제어 단위.
오래된 전통적인 콘솔을 교체하여 고전압 테스트의 효율성을 높이고 공명 저항 전압 테스트 중에 모니터링 및 보호를 향상시킵니다.

III. 단위의 주요 구성 요소:

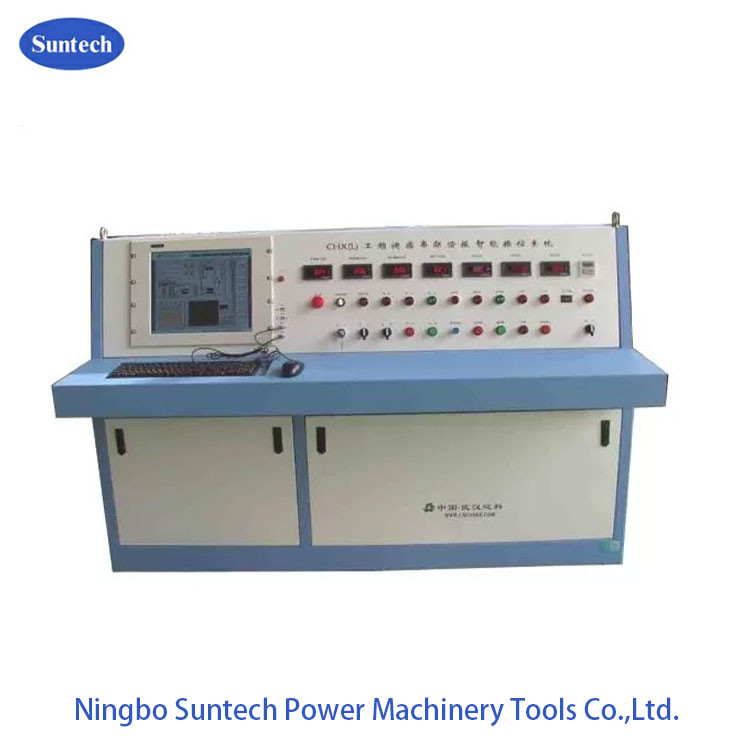

지능형 공명 제어 콘솔

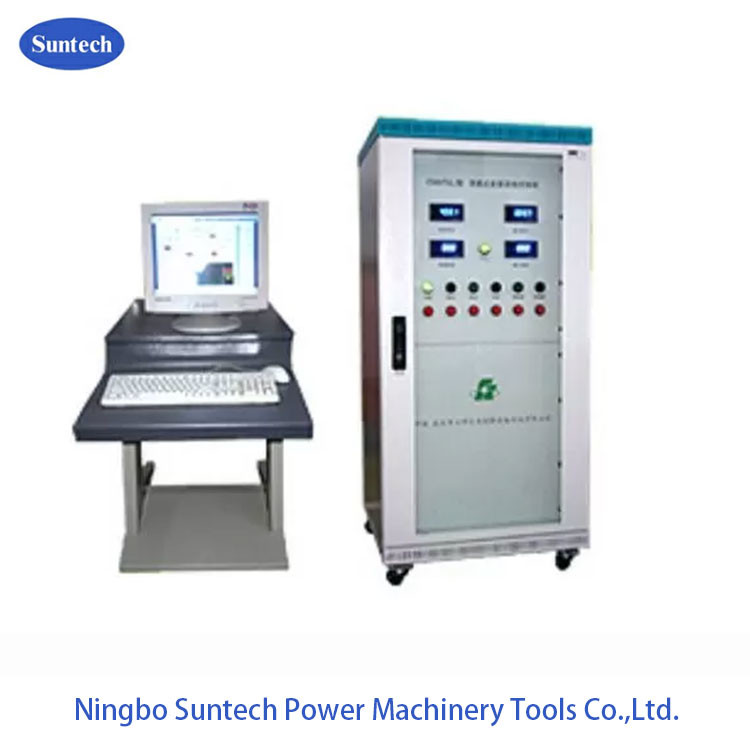

전기 전압 조절기 캐비닛
PLC 컴퓨터 (내장 설계 또는 외부 레이아웃 설계, 선택)
연결 케이블 그룹
외부 경보등

주요 기능:

1완벽한 조작 기능:

프로그래밍 가능한 자동 테스트 기능
자동 공명점 검색
스텝업 중에 레조넌트 포인트 추적 기능
HV 제한 함수
전압 견딜 때 추적 기능
자동 테스트 도중 언제든지 수동 개입
2~5Kv/s의 속도 범위의 단계적 속도 변수 제어

2날짜 측정 및 표시 기능

표시 항목:

1 전력 전압, 전류

2 출력 전압, 전압 조절 전류

3HV 쪽의 전압

4 철핵의 공백성

5 Q 값

6 COSø 값

7u→t 곡선

3실제 상태 및 표시 기능의 자체 확인

자신의 조작을 표시하는 것은 사용자가 모니터링을 용이하게 하기 위함이다. 테스트 동안, 그것은 PLC에 의해 실행 상황을 자동으로 모니터링하고, 어떤 오류가 발생하면 처리 중지.

4보호 기능

광섬유 통신 격리
플래시오버 보호
초전압 보호
HV 샘플링 보호 손실
HV 제한 보호
비상 제동 보호

5.데이터 관리 기능

시스템 내의 데이터베이스는 다양한 역사 테스트 데이터를 보유 할 수 있습니다. 유연하고 간단한 검색은 사용자가 역사 데이터에 대한 테스트 객체의 상태를 판단하고 테스트 객체의 파일을 만드는 것을 용이하게합니다.

V. 일반 기술 데이터:

공명 회로의 모드: 변동 인덕턴스 로 시리즈 공명
시스템 모델: 주문제작
입력 전원 공급원: 380±10% (단단계),50Hz/60Hz
명목 출력량: 주문제작
명소 출력 전압: 주문제작
가등식 출력 전류: 주문형
주파수 범위: 50/60Hz
출력 공명 전압 파형: 순수한 시노 파동
출력 파형의 THD: ≤1%
단열 수준: 1.1배 이하이며 1분, 정상 유지
작업 주기는: 180분, 현재 작동 조건이 낮습니다.
소음 수준: 65dB 이상
원자로 구조: 철 탱크 유형, 조절 가능한 인덕텐스

VI. 기능 설명

원자로의 철핵 격차를 위한 원격 제어 및 표시 기능: 격차 센서는 원자로에 설치되어 있으며, 작동을 안내하기 위해 콘솔에서 철핵 격차를 직접 읽습니다.또한 간격 제한 스위치와 표시기가 설치되어 있습니다.
저항 시간이 끝나면 자동 단계 다운 기능:Withstanding 타이밍은 디지털 타이머를 채택합니다. 저항 시간이 끝나면 시스템이 자동 단계 다운됩니다.
제로 포지션 클로즈, 제로 시작 단계 기능:제로 제한 기능. 전압 조절기가 제로 포지션에 있지 않으면 HV 출력 버튼은 닫을 수 없습니다.시스템에서 0에서 단계까지 보장.
과류 보호: 시스템은 과류 릴레이와 함께, 높은 반 간섭, 빠른 행동, 과류 손상에 대한 보호 테스트 대상.
과전압 및 시험 대상의 플래시 오버 보호 기능:이 시스템은 전자적 과전압 및 플래시 오버 보호 보드를 채택하여 시험 대상을 과전압 및 플래시 오버로부터 보호합니다.빨리, 안정적이고 신뢰할 수 있습니다, 불안정성, 큰 사찰성 및 구간 격차 보호 전압의 불편한 조절을 극복합니다. 과전압 보호 설정은 수동 조정입니다.디지털 디스플레이이 플래시 오버 보호는 방출 신호의 사고 변동을 샘플링하고 기본 신호와 비교하여 결정합니다.매우 정확합니다., 증가하는 지연의 사고 변동에 의해 가능한 오류 이동을 피합니다.
테스트 데이터에 대한 실시간 모니터 기능: HV 측면 전압, 전류 및 LV 측면 전압, 전류를 모니터링 할 수 있습니다. 테스트 상태를 보다 직접적으로 볼 수 있습니다.
회로 공명 및 잠금 기능의 디지털 표시, 공명 및 단계가 없을 때:
그것은 직접 전력 인자에 의해 시스템의 공명 상태를 표시 할 수 있습니다. 시스템이 공명 지점에 있지 않다면, 그것은 강화 하기 위해 닫기 버튼을 누르어야 합니다.,닫기 버튼을 풀고, 계단 위로/하향 버튼을 누르면 계단 위로 또는 계단 아래로
응급 정지: 켜기 켜기 응급 브레이크 스위치 시험 중에 비정상 상태가 발생하면 이 스위치를 켜기주요 전원이 즉시 차단됩니다. 테스트 직원과 장비의 안전을 보호하기 위해.
