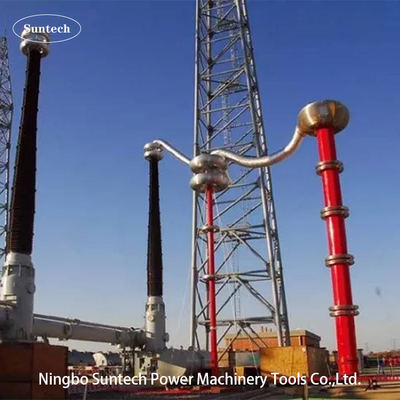

변주 주파수 AC 공명 테스트 시스템 UHV 서브 스테이션 또는 GIS를 위한 고전압 테스트 세트

시험 원칙:


VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)


IV. 일반 기술 데이터:

1. 시스템 테스트 방식: 변주 주파수로 일련 공명
2. 시스템 모델: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. 입력 전원 공급원: 380±10% (세 단계),50Hz/60Hz
4. HV 시험 원자로 수: 4개
5. 정형 출력력: 4000kVA
6. 정렬 출력 전압: 200KV,400KV,600KV,800KV,1000KV
7. 최대 시험 전압: 최대200KV,400KV,600KV,800KV,1000KV
8. 가등식 출력 전류: 4A/일체 또는 연속, 16A 또는 20A 평행
9. 주파수 범위: 20Hz~300Hz
10. 출력 공명 전압 파형: 시노 파동
11. 출력 파형의 THD: ≤1%
12. 단열 수준: 1.1배 이하이며 1분, 정상 유지
13. 작업 주기는: 60분, 가급적 현재 작동 조건 아래에서 선택됩니다.
14. 테스트 세트 자체의 품질 요인: Q≥60
15. 온도 상승 65K 이하의 등급 전류로 작동하는 작업 주기로
16. 소음 수준: 70B 이상
17. 원자로 구조: 기름에 잠긴 타입, 에포시 튜브 실린더 타입

V. 기술적 특징과 장점

• 모듈형 설계, 원자로의 연속 병렬 연결이 가능, 광범위한 응용 분야.
• 작동 주파수 범위:20~300Hz
• 높은 품질 요인 값:Q ≥ 100 (f=20Hz 때) 큰 열 용량, 낮은 온도 상승, 긴
• 성능 기간의 연속
• 일반 테스트 트랜스포머보다 크기와 무게가 작기 때문에 현장 테스트에 편리합니다.
• 출력 전압 파형은 시노 파동, 파형 오차 인수는 ≤ 1%
• 이 장치는 특별한 시험 차량과 컨테이너와 함께 장착 될 수 있습니다.
• PD 무료 디자인 선택

VI. 주요 측정 및 제어 소프트웨어 패널:

VII.소속품

• 용품 보관용 용품 상자
• 전원 공급 장치의 입력 케이블
• 전원 출력 케이블
• 열전도 변압기의 출력 케이블
• 시스템 연결 케이블
• 원자로의 평행 케이블
• HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
• HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
• 디비더의 지지기반
• 시험 원자로와 분할기에 대한 코로나 링
• 최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

다른 전형적인 모델

1 123KV ~ 300KV 클래스 GIS 현장 AC 하위 테스트

2145KV ~ 362KV 클래스 GIS 현장 AC 하위 테스트

3170KV ~ 550KV 클래스 GIS 현장 AC 하위 테스트

4123KV ~ 800KV 클래스 GIS 현장 AC 하위 테스트

IX. HV GIS에 대한 IEC 62271-203:2011의 현장 단열 시험 표준 표
