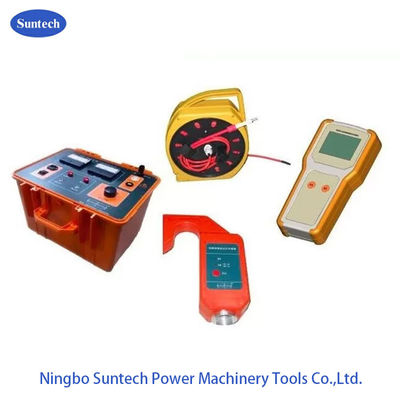

내구성 높은 전압 측정 장비, 케이블 결함 위치 장비

지하 케이블 식별자 추적 테스트, 지하 파이프 및 케이블 위치 테스트

I. 적용 및 설명

1. 작은 전류 중립 지구 배급 전력 시스템에 적용됩니다.

2. 헤드 라인 이상 금속 펀딩 결함, 아크 펀딩 결함, 저항 펀딩 결함 등을 감지하는 데 사용됩니다.

3- 부러진 라인을 위해 실행 가능, 지점 라인을 위해 신청

4. 초저주파 신호 콘덴서 영향을 피하기 위해. 높은 저항 결함을 찾기 쉽습니다.

5고전압 신호에 의해 오류를 재현, 쉽게 찾을 수 있습니다

6. 검정 및 단회로 기능에 의해 안전 송신기

7. 높은 민감도 센서, 개방형 디자인 및 라인에 매달기 쉬운

8무선 전송, 안전하고 신뢰할 수 있습니다

9. 유연 한 전원 공급. 송신기 는 유틸리티 전력 및 전기 발전기 에 의해 작동 합니다. 센서 및 수신기 는 건조 배터리 이다.

10가볍고 휴대하기 쉽습니다.

11. 수신기는 현재 파형과 현재 값을 표시 할 수있는 큰 LCD 디스플레이 인터페이스를 가지고 있습니다.

II. 기술 자료

1위치 정확성:00.2m

2송신기의 사양:
오픈 서킷 전압: 0~28kV의 기본 파동
단절 전류: 기본 파동 유효 0~35mA ((동기 충동, 최고 값 100mA)
출력 주파수:1Hz

3수신기와 송신기 사이의 통신 거리:≥30m

4송신기 전원: AC 220V 또는 전기 발전기

5송신기 전력: 최대 900W

6센서 전원 공급: 3 AAA 알칼리 배터리

7수신기 전원 공급: 5 AA 알칼리 배터리

8크기: 송신기 455mmx355mmx310mm
센서 180mmx100mmx35mm
수신기 205mmx200mmx35mm

9무게: 송신기 15kg
센서 0.45kg
수신기 0.45kg

10작업 조건:

온도 -10°C-40°C

습도 5-90%

고도 ≤4500m

기술적 이점

1. 지구 오류에 단일 단계의 정밀 확인의 좋은 솔루션
2. 공기선 소전류 가설 전력 시스템에 적용됩니다.
3. 단일 단계 지식 오류가 발생하면 라인 파기 때 지구 결함을 정확하게 사용
