견고한 케이스 케이블 결함 검사 세트, 깊이 탐지 지하 케이블 추적기

지하 케이블 식별자 추적 테스트, 케이블 결함 테스트 세트, 케이블 추적 테스트

I. 적용:

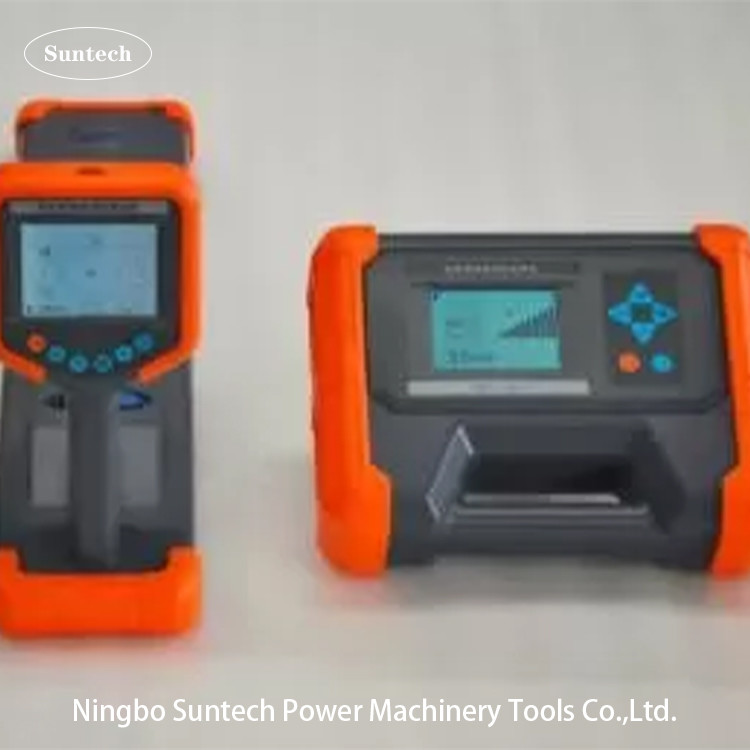

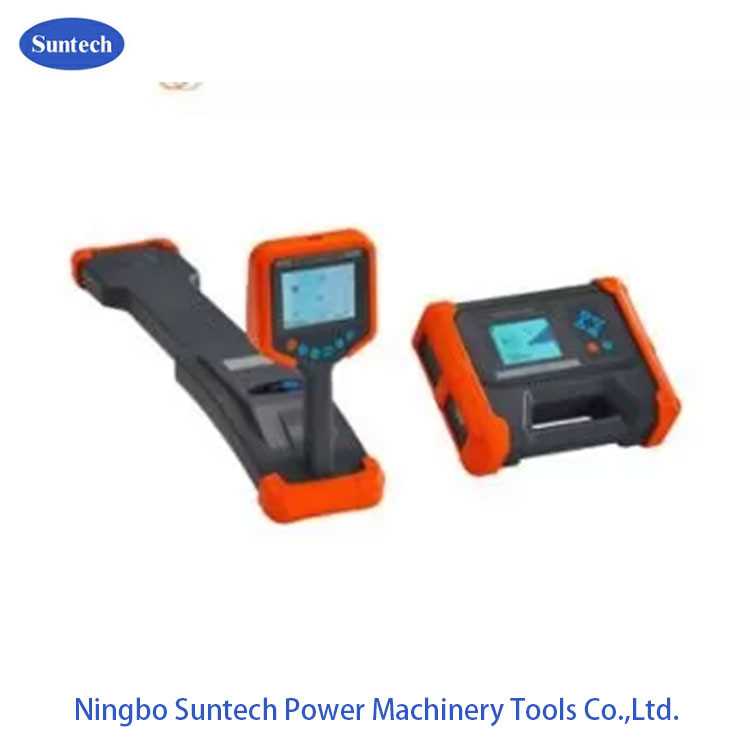

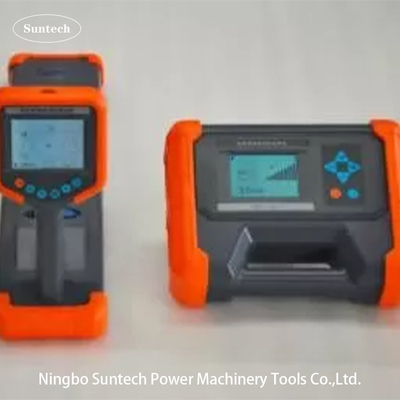

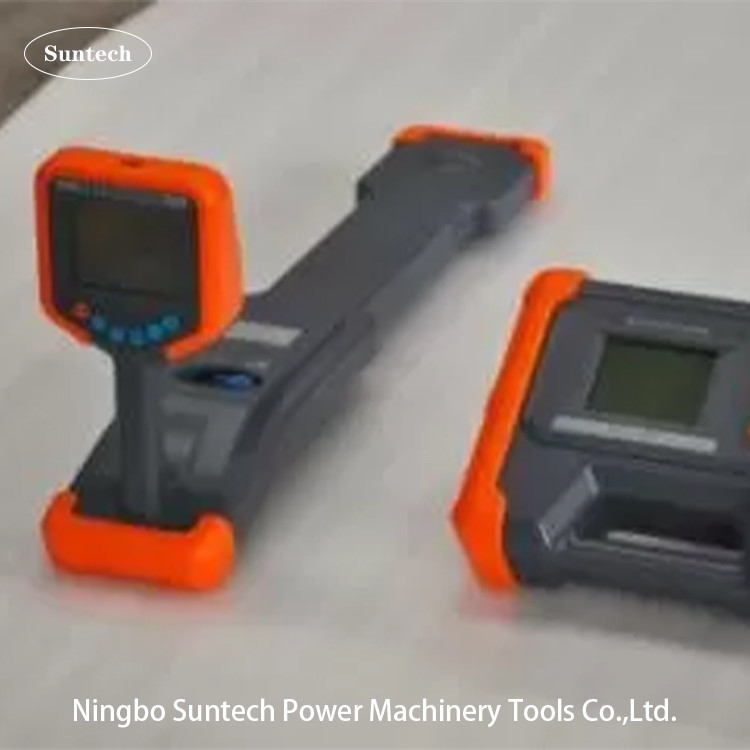

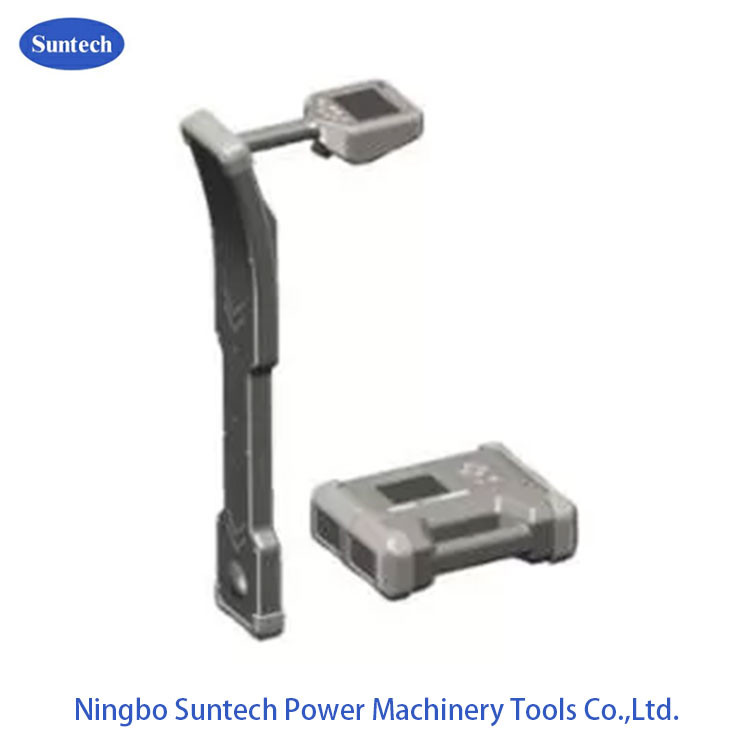

CTT1000 케이블 추적 검사기는 신호 송신기와 수신기로 구성된 고성능 지하 금속 파이프 라인 탐지 시스템입니다. 경로 탐지,파이프 라인 조사 및 금속 파이프 라인 및 지하 케이블의 깊이 측정그것은 선택 된 액세서리의 다양성, 파이프 단열 손상 및 케이블 결함의 일부 유형을 검색을 수행 할 수 있습니다.

II. 특징

1. 나침반 표시: 직관적으로 파이프 라인 위치와 왼쪽 & 오른쪽 방향을 표시합니다.

2. 진실과 거짓 신호 추적: 전류 방향 측정, 올바른 오류 신호 추적, 라인 간섭 제거 (일부 주파수).

3. 깊이와 전류 측정, 신호 강도 역사 곡선을 표시 할 수 있습니다.

4. 완전 디지털 고 정밀 샘플링 처리: 안정적이고 신뢰할 수 있으며, 초고 감도, 강력한 반 간섭 능력,인접한 운행 케이블 및 파이프 라인의 전력 주파수 및 하모닉 간섭을 완전히 억제 할 수 있습니다..

5. 가동 케이블 감지: 고성능 전송 클램프, 가동 케이블에 최대 결합 출력 신호.

6. 케이블/ 파이프 라인 식별: 유연한 클램프 (선택) 는 사용하기 쉽고 식별 결과를 명확하게 제공합니다. 클램프를 사용하는 것이 편하지 않을 때 스테토스코프 (선택) 를 사용할 수 있습니다.

7. 지상 결함 탐지: HV 부스터 (선택) 는 최대 출력 전압을 1000V로 높이고 A 프레임을 (선택) 사용하여 파이프 라인의 지상 단열 파열 지점을 찾습니다.0을 조정할 필요가 없습니다.화살표는 결함 지점의 방향을 나타냅니다.

8. 복수의 감지 주파수: 활성 감지 및 수동 감지

9. 송신기의 다양한 신호 출력: 직접 연결 출력, 클램프 결합 출력, 방사선 인덕션.

10. 송신기의 높은 출력, 여러 출력 조절, 자동 임피던스 매칭 및 보호

11. 내장된 대용량 리?? 이온 배터리 그룹

12. 탄탄한 케이스, 가볍고 휴대성

III. 기술 매개 변수

송신기

1. 출력 모드: 직접 연결 출력, 방사선 인덕션, 클램프 결합 출력 (선택), 오류 탐지 HV 부스터 (선택)

2. 출력 주파수: 640Hz (복합 주파수), 1280Hz (복합 주파수), 10kHz, 33kHz, 82kHz, 197kHz

3. 출력 전력: 최대 10W, 10개의 기어 조절, 자동 임피던스 매칭

4. 직결 출력 전압: 최대 150Vpp.

5. 과부하 및 단전 보호

6. 인간-기계 인터페이스: 320 x 240 점 매트릭스 LCD 디스플레이

7. 내장 배터리: 4부 18650 리?? 이온 배터리, 명목 7.4V, 6.8Ah

수신기

1. 입력 모드: 내장 수신 코일, 유연한 클램프 CT (선택), 스테토스코프 (선택), A형 오류 탐지 장치 (선택)

2. 수신 주파수: 파이프에 대한 활성 감지 주파수: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;전력 주파수 수동 감지 주파수: 50Hz/60Hz 및 250Hz/300Hz (사용자 구성).RF 수동 감지 주파수: 중앙 주파수는 각각 10kHz, 33kHz, 82kHz입니다.

3. 파이프 탐지 모드: 넓은 피크 방법, 좁은 피크 방법, 소리 계곡 방법.

4. 케이블 식별 모드: 플렉서블 클램프에 있는 CT (선택) 자동 식별 및 전류 측정, 스테토스코프 (선택) 식별.

5. 320*240 LCD 디스플레이, 신호 진폭, 좌우 방향, 올바른 / 잘못된 표시, 신호 강도, 깊이, 전류 및 결과의 역사 곡선.

6. 내장 배터리 2부 18650 리?? 이온 배터리 7.4V, 3.4Ah

다른 것

1. 크기: 송신기 280*220*90mm 수신기 680*277*120mm

2. 무게: 송신기 2.3kg 수신기 2.0kg

3. 충전기: AC100-240V 입력, 50/60Hz, 출력 DC 8.4V,2A/3A.

4. 작업 조건: 온도 -10-40°C, 습도 5-90% RH, 고도 <4500m.

IV. 표준 액세서리

V. 선택용 액세서리 (구매시 지정)
