실시간 케이블 식별 검사기, 케이블 식별기, 고전압 케이블 단계 순서 식별기
I. 제품 도입
FKSB-2000 라이브 케이블 식별 테스트는 전력 케이블 설치, 마이그레이션, 유지 보수 및 오류 처리 과정에서 케이블 묶음에서 특정 케이블을 식별하는 데 사용됩니다.정확성의 특징이 있습니다, 빠르고 간단한 조작과 광범위한 응용 분야. 케이블 건설 및 유지보수 작업에 필수적인 테스트 도구입니다.
II. 제품 원칙
이 장치는 케이블 식별 송신기, 케이블 식별 수신기, 송신 칩과 수신 칩, 출력 신호 연결 라인으로 구성됩니다.그것은 높은 전력 전류 펄스 출력■ 현장 수신 신호 특징 명확하고 가볍고 유연하며 높은 민감도, 현장 전력 주파수 간섭을 효과적으로 억제 할 수 있습니다. 정확하고 빠른 판단; 신뢰할 수있는 보호 회로,출력 단회로에 대한 두려움이 없습니다; 큰 턱 ф150 다양한 가로단 영역에 적합한 전력 케이블; 내부 고전력 격리 변압기,운영자는 전력망과 직접 접촉하지 않습니다.. 개인 안전에 대한 큰 보증. 케이블을 식별 할 때, 케이블의 두 끝을 전력 배급 장치에서 분리 할 필요가 없습니다.케이블이 온라인에서 확인 할 수 있습니다 케이블이 실행 중인 동안, 이는 식별의 효율성을 향상시키고 전력 중단으로 인한 직접적 및 간접적 영향을 크게 줄입니다.
라이브 케이블 식별 도구 FKSB-2000의 송신기와 수신기는 통신 분야에서 널리 사용되는 단일 칩 코딩 및 디코딩 기술과 PSK 기술을 채택합니다.평균 값이 0인 파스 코딩 신호가 송신 밸리퍼에 전송됩니다., 그리고 수신기에 있는 단일 칩 수신기는 하드웨어와 소프트웨어를 통해 수신 신호를 필터링하고, 그 다음 단계 식별을 수행합니다.케이블 끝으로 발산 칩과 수신 칩을 표시 화살표수신기 칼리퍼가 케이블을 클램프할 때, 수신기 암페미터는 청각 및 시각적 표시로 오른쪽으로 편향됩니다. 다른 케이블을 클램프할 때, 암페미터는 왼쪽으로 편향됩니다.그리고 현재 방향은 확인 된 케이블의 현재 방향과 반대입니다., 그리고 소리 및 빛 표시가 없습니다. 이것은 식별 된 목표 케이블의 능력을 구현합니다. 여러 케이블에서 식별 된 케이블을 명확하게 식별하는 것이 쉽습니다.또한, 확인된 케이블의 신호 전류 강도가 같기 때문에 수신 칩은 케이블을 따라 동일한 전자기 신호 강도를 받습니다.그리고 확인된 케이블은 확인된 케이블의 길이에 의해 제한되지 않습니다..
III. 특징
1. 충전 식별 및 비 전기 식별 기능을 하나로 결합합니다. 그것은 단지 정지 케이블의 식별 및 판단에 적합하지 않습니다.하지만 또한 점과 케이블의 식별 및 판단에 적합합니다이 작업은 매우 간단하고 사용하기 편리합니다.
2케이블 식별자는 기존 식별자와 다릅니다. 그것은 zui의 새로운 통신 기술을 사용합니다.송신기는 송신 신호를 암호화하고 공급하기 위해 단일 칩 기술을 사용합니다., 그리고 신호를 케이블에 연결합니다. 수신기에 있는 수신기는 신호를 수신합니다. 단계 코딩 신호 해독 및 단계 식별.대상 케이블은 대상 케이블에 신호 단계 특성을 기반으로 케이블의 큰 뭉치에서 식별됩니다.따라서, 작업 성능은 신뢰할 수 있으며, 초장 케이블 또한 정확하게 구분 할 수 있습니다. 그것은 가볍고, 콤팩트하고, 콤팩트하고 휴대용 도구입니다.모든 종류의 고전압 및 저전압 전력 케이블에 적합합니다..

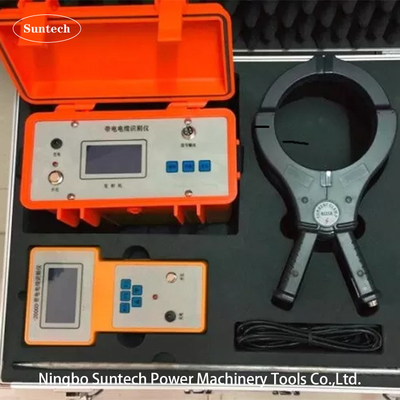

IV. 구성 및 기능
식별자는 주로 다음 여섯 부분으로 구성됩니다.
1신호 송신기: 미리 지정된 전원 끄기 또는 전원 케이블에 적용된 일정 양의 전력을 출력하고 케이블에 일정한 전류를 생성하는 고주파 전자기 신호.
2신호 수신기: 결합 클램프에 의해 감지 된 신호는 격자 길이, 숫자 크기 및 윙윙으로 표시됩니다.운영자는 수신 신호의 강도에 따라 판단합니다..
3연결 톱니: 전자기 신호를 전송 및 수신하는 데 사용됩니다 (전달 톱니와 수신 톱니는 상호 교환적으로 사용됩니다).
4충전기: 신호 송신기와 수신기를 충전하는 데 사용됩니다.
5직접 연결 된 신호 라인: 그것은 전력 고장 케이블의 직접 연결 식별에 사용되는 빨간색과 검은색의 이중 클램핑 라인입니다.
6연결 톱니: 신호 송신기와 수신기에 연결 톱니
V. 주요 기술 특성
5.1 송신기 부품
1출력 신호: 출력 시누소이드 AC 신호는 낮은 주파수, 중간 주파수, 높은 주파수 및 전파 주파수입니다.
2출력 전력: 일정한 출력 전력, 낮은, 중간 및 높은 세 (최대 6개 미만)
3출력 모드: 직접 연결 방법, 결합 방법.
4임피던스 디스플레이: 25500 오름 내
5부하 일치: 자동 일치
6디스플레이 인터페이스: 큰 화면 LCD 중국어, 그래픽 디스플레이, 백라이트.
7전원 소스: 표준 1st 1.2V 재충전 배터리 6 섹션, 500 번 충전 및 방출.
8대기시간: 8시간 이상, 전원 충전
9과열 및 과류: 자동 보호
10작업 온도: -20°C ~ 50°C
11부피: 265 × 125 × 210mm
12무게: 2kg
5.2 수신기 부분
1수신 주파수: 시누소이드 AC 신호를 수신하는 5개의 다른 주파수, 즉 낮은 주파수, 중간 주파수, 높은 주파수, 라디오 주파수, 50HZ.
2수신 모드: 접착 톱니.
3신호 인터페이스: 디지털 인터페이스, 라스터 길이, 소리 버퍼
4디스플레이 인터페이스: 큰 화면 LCD 중국어, 그래픽 디스플레이, 백라이트.
5가이브 제어: 수동 조정, 동적 범위 000-100db.
6. 탐지 길이: 케이블을 직접 연결하면 최대 길이는 15KM입니다. 케이블을 결합 할 때 첫 번째 결합은 3Km를 측정 할 수 있으며 결합은 무한히 많습니다.
7전원 소스: 표준 5th 1.2V 재충전 배터리 6 섹션, 500 번 충전 및 방출.
8대기 시간: 12시간 이상, 전원 입력
9과열 및 과류: 자동 보호
10작업 온도: -20°C ~ 50°C
11부피: 126 × 43 × 230mm
12무게: 1.0kg
