전력 없는 케이블 식별 검사기, 케이블 식별기, 고전압 케이블 단계 순서 식별기
I. 제품 도입

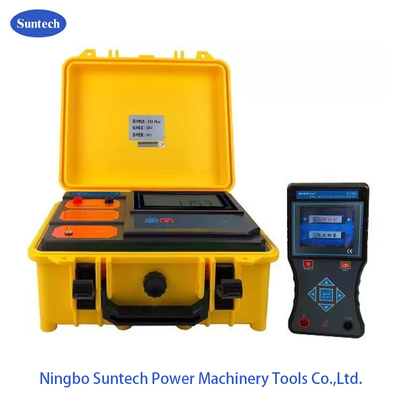

S180 케이블 식별기는 전력 케이블 엔지니어와 케이블 작업자를 위해 케이블 식별에 대한 기술적 문제를 해결하도록 설계되었습니다.사용자는 장비를 통해 여러 케이블에서 목표 케이블 중 하나를 정확하게 식별 할 수 있습니다, 그리고 실수로 전력 케이블을 자르거나 심각한 사고를 일으키지 않도록하십시오.케이블 식별은 케이블의 양쪽 끝에서 작동과 함께 시작되며 케이블의 양쪽 끝에서 두 개의 숫자가 정확하다는 것을 보장해야합니다.현장 직원의 기억이 얼마나 신뢰할 수 있든 상관없이 전문적인 도구의 식별을 대체 할 수 없습니다.이 제품은 전원이 꺼진 케이블을 현장에서 식별하는 데만 적합합니다.케이블 식별자를 가동 전력 케이블에 연결하는 것은 엄격히 금지되어 있습니다. 도구는 송신기, 수신기 및 유연한 전류 클램프로 구성됩니다.
송신기는 펄스 전류 원리를 사용하여 케이블 코어에 펄스 전류 신호를 주입합니다.이 전류는 수신기와 유연한 전류 클램프에 의해 감지 및 식별을 위해 목표 케이블 주위에 전자기장을 생성전류는 방향성이기 때문에 감지도 방향성입니다. 송신기는 통합된 특수 도구 상자 디자인을 채택하고 있으며, 폴리 프로필렌 플라스틱을 원료로 사용합니다.새로운 복합 필러를 하나의 주사형태에 추가합니다., 작은 밀도, 강도, 경직성, 경직성, 마모 저항성, 열 저항성 및 단열 성능을 가지고 있습니다. 캐비닛은 약 200kg의 압력을 견딜 수 있습니다.그리고 호스트 큰 LCD는 실시간으로 남은 배터리 전력을 표시, 그리고 흰색 배경 조명과 전송 신호의 동적 신호는 한눈에 명확합니다.
수신기는 3.5인치 컬러 LCD 화면으로 휴대용 장치로, 현재 관련 정보를 동적으로 표시합니다.실시간 자동 탐지 및 목표 케이블 식별: AC 전압 감지 기능으로 AC 0.01V ~ 600V (50Hz / 60Hz) 범위

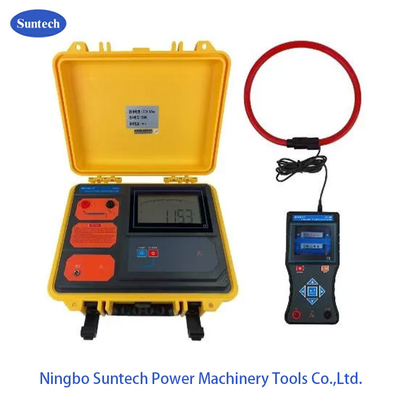

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. 턱의 내부 지름은 약 200mm이며 φ200mm 또는 그 이하의 케이블을 클램프 할 수 있습니다. 테스트 할 라인을 단절 할 필요가 없습니다, 접촉없는 측정, 안전하고 빠릅니다.
특별 참고: 이 기기의 설계 원칙에 따르면 케이블 식별자는 전력 고장 발생되는 목표 케이블에 제한됩니다.사용 전에 목표 케이블이이 범위에 속하는지 확인하십시오식별 할 때, 당신은 기기의 송신기와 휴대용 수신기를 모두 사용해야합니다.
II. 제품 원칙
III. 기술적 특징
1.반응 조건과 노동 조건
| 내용 | 벤치마크 조건 | 노동 조건 |
| 실내 온도 | 23°C±1°C | -10°C~40°C |
| 환경 습기 | 40%~60% | < 80% |
| 측정 된 전압 주파수 | 50Hz±1Hz | 10Hz~1000Hz |
|
수신기 작동 전압
|
7.4V±0.5V | 7.4V±1V |
| 송신기 작동 전압 | 11.1V±0.7V | 11.1V±1.5V |
| 외부 전기장, 자기장 | 피해야 합니다. | |
| 시험해야 하는 케이블 위치 | 테스트 하 고 케이블은 턱의 대략적인 기하학적 중심에 있습니다 | |
2송신기 사양
| 기능 | 전류 펄스 신호를 생성; 남은 배터리 전압을 표시 |
| 전원 공급 | DC 12.6V 대용량 재충전 가능한 리?? 배터리, DC 충전 인터페이스, 약 8시간 연속 작동 동안 완전히 충전 |
| 표시 모드 | 큰 LCD 디스플레이 남은 배터리 전압, 흰색 백글라이트 |
| 펄스 전압 | 500V |
| 펄스 전류 | 최대 30A (회로 저항의 값에 따라) |
| 펄스 주파수 |
분당 40번
|
| 펄스 너비 | 2ms |
| 시험 선 길이는 | 3m |
| 작동 온도 | -25~60°C |
| 보관 상태 | -20°C~50°C,≤95%RH, 응축이 없습니다 |
| 차원 | 320mm × 275mm × 145mm |
| 무게 | 2.5kg |
| 배터리 전력 | 배터리 전압이 9.5V보다 낮을 때 배터리를 상기 |
| 단열 | ≥100MΩ 기기 선과 껍질 껍질 사이 |
| 표준을 채택 | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3수신기 사양
| 사용 | 전류 펄스 신호를 감지; AC 전압을 측정 |
| 전원 공급 | DC 7.4V 대용량 재충전 가능한 리?? 배터리, USB 충전 인터페이스, 약 8시간 연속 작동 동안 완전히 충전 |
| 가속 전류 | 최대 180mA |
| 표시 모드 | 30.5-인치 True Color LCD 디스플레이, 동적 디스플레이 신호 강도 |
| 차원 | 호스트 기계:207mm × 101mm × 45mm |
| 유연한 전류 클램프: 와이어 지름은 약 12.5mm입니다 | |
| 유연 전류 클램프의 코일 내부 지름 | φ200mm |
|
선 길이가
|
유연 코일 유도 길이: 2m |
| 전압 테스트 차트 펜 길이는: 1m (흑색과 빨간색에 하나씩) | |
| 탐지 범위 | 코일은 0 Ω에서 2 kΩ의 루프 저항으로 펄스 신호를 감지 할 수 있습니다. |
| 전압 테스트 범위 | AC 0.01V ∼600V ((50Hz/60Hz) |
| 전압 검사 정확성 | ±1%±1dgt |
| 탐지율 | 약 1초 / 시간 |
| 이윤 조정 | 레벨 5, 신호 확대 조정하기 위해 왼쪽과 오른쪽 화살표를 누르십시오 |
| LCD 밝기 | LCD 백라이트의 밝기를 조정하기 위해 위와 아래 화살표 키를 누르십시오 |
| 자동 종료 | 약 15분 전원을 켜면 배터리 소모를 줄이기 위해 자동으로 꺼집니다. |
| 배터리 전압 | 배터리 전압이 6.5V보다 낮으면 배터리 전압이 낮고 배터리를 충전하도록 상기시키는 기호가 표시됩니다. |
| 작업 온도 및 습도 | -10 °C ~ 40 °C; 80% 이하의 Rh |
| 저장 온도 및 습도 | -10°C~60°C;Rh의 70% 이하 |
| 무게 | 호스트 머신:370g (배터리와 함께) |
| 현재 클램프:172g | |
| 단열 | ≥100MΩ 기기 선과 껍질 껍질 사이 |
| 표준을 채택 | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

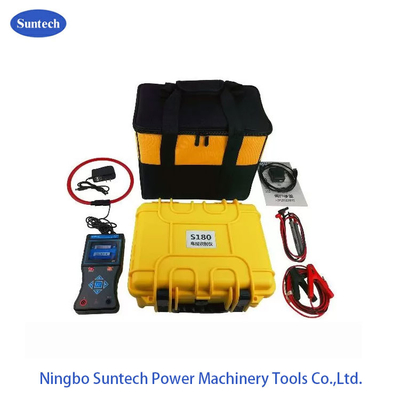

IV. 구성
송신기 1 세트
수신 센서 1 세트
툴킷 1 세트
테스트 라인 2 pcs (붉은색과 검은색)
유연 전류 클램프 1개
9V USB 충전기, 충전 케이블 1 세트
12.6V 충전기 1개
7.4V 리?? 배터리 1 그룹 (테스터 내부)
11.1V 리?? 배터리 1 그룹 (테스터 내부)
설명서, 보증 카드, 인증서 1 세트
