Name: 매우 낮은 주파수 고전압 케이블 테스트 장비 Vlf 케이블 테스트
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0.1Hz
Price: 285,715.00 USD
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

검사 원리: 매우 낮은 주파수

사용: AC 내전압 테스트

피험물체: 35KV 이하 케이블 및 발전기

성분: 컨트롤러, HV 부스터, 보상 커패시터 부하

시험 빈도: 0.1Hz, 0.05Hz, 0.02Hz

최대.시험 전압: 0~80KV

정확도: ± (3%의 전체 규모 +0.5KV)

맥스, 일 중이야: 60분

강조하다:

낮은 주파수 케이블 식별자 80KV

고전압 케이블 테스트 장비 0.02Hz

Vlf 케이블 테스터

기본 정보

원래 장소: 닝보, 중국

브랜드 이름: Ningbo Suntech Power

인증: ISO9001

모델 번호: VLF-80KV/0.1Hz

결제 및 배송 조건

포장 세부 사항: 훈증이 없는 표준 목재 케이스 수출

배달 시간: 0 일

지불 조건: T/T

공급 능력: 20은 / 달에서 설정합니다

갤러리

매우 낮은 주파수 고전압 케이블 테스트 장비 Vlf 케이블 테스트

제품 설명

상세한 제품 설명

시험 원리:	매우 낮은 주파수	사용:	AC 전압 테스트를 견디기
테스트 대상:	35KV 이하 케이블 및 발전기	구성 요소:	컨트롤러,HV 부스터,보상 콘덴시터 부하
테스트 주파수:	00.1Hz, 0.05Hz, 0.02Hz	최대 시험 전압:	0~80KV
정확성:	± (3%의 전체 규모 +0.5KV)	맥스. 작업:	60분
하이 라이트:	지하 케이블 탐지기 , 고전압 케이블 식별자

매우 낮은 주파수 고전압 케이블 테스트 장비, 수용 테스트 장비, VLF 케이블 테스터

I. 적용:

모델 VLF-80KV/0.1Hz는 매우 낮은 주파수 기술로 현장에서 저항 전압 테스트를 수행하도록 설계되었습니다.전력g발전기 또는35KV 및 XLPE 전력 케이블 아래. 주력 전력 주파수에서 Hipot 테스트 세트와 비교하면 VLF HV 테스트 세트는 매우 작은 테스트 전력 용량이 필요합니다. 이론적으로는 1/500 정도입니다.그 크기와 무게도 크게 줄어들었습니다.. 특히 감시의 출현은 표면 코로나, 배열과 같은 발전기 단열 이상 현상을 발견 할 수 있습니다.

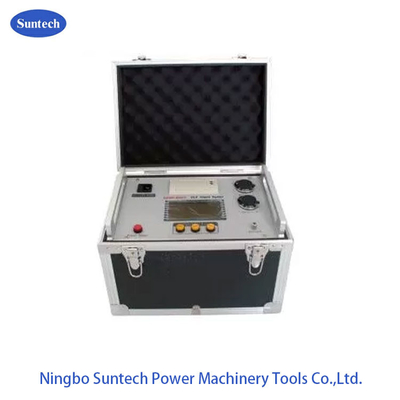

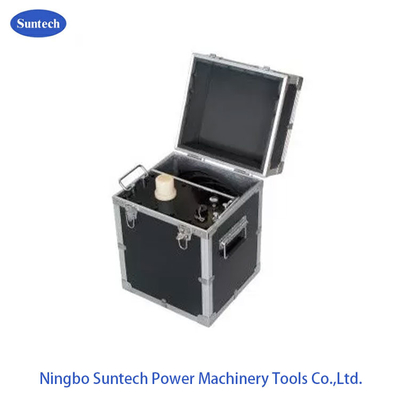

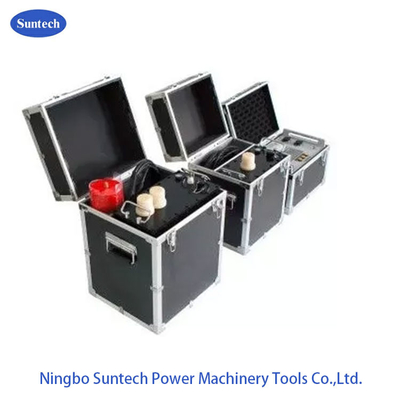

테스트 세트는 제어 상자, 두 개의 HV 부스터, 보상 콘덴시터 및 방출 막대기로 구성됩니다. 전자 주파수 변환 및 마이크로 프로세서 제어 기술을 기반으로,뛰어난 성능을 가지고 있습니다..

그것은 부하없이 전압을 증가 시키거나 저항 부하와 연결하는 것은 금지되어 있습니다. 샘플 용량이 0.05uF 미만이라면, 테스트 세트 출력 파형은 나쁘습니다. 더 나은 성능을 위해,선택적 콘덴서 연결을 위해 필요합니다.

지금까지 설계된 테스트 세트 또한 많은 형태를다른 일련 모델각 세트에서 HV 부스터 구성의 숫자를 통해 다른 견디기 테스트 응용 프로그램에 따라, 같은 모델은 다음 조항에서 다른 전형적인 모델을 볼 수 있습니다.

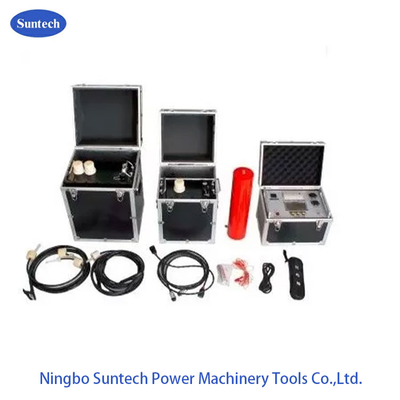

이 모델의 공급품 목록:

SN	설명	양
1	VLF 측정 및 제어 장치	1	단위
2	50KV HV 부스터	1	단위
2	30KV HV 부스터	1	단위
3	배포 막대기	1	단위
4	로드 콘덴시터, 0.04μF	1	단위
5	HV 테스트/연결 케이블	1	세트
6	지상 케이블	1	단위
7	20A 피지	5	단위
8	인쇄용 종이	2	단위
9	사용 설명서	1	단위
10	공장 시험 보고	1	단위

III. 제품 특징:

전자 주파수 변환
마이크로프로세서 제어
두 개의 HV 부스터, 90KV 출력 시리즈; 또는 40KV/50KV 단일
큰 LCD 디스플레이
시노파 출력
초전압 보호, 행동 시간은 20ms 미만
입력 및 출력 양쪽의 전류 보호 이상, 행동 시간은 20ms 미만입니다
출력 전류/전압파 형태는 고전압 쪽에서 직접 샘플링됩니다.
내부의 HV 전류 제한 저항
마이크로 프린터 내부
출력 전압은 닫힌 루프 부정적 피드백 설계 이후 시험 중에 용량 전류에 영향을받지 않습니다.

VI. 선택적 모델 및 시험 범위:

모델	피크 전압	측정 범위	무게	시험 대상 범위
VLF-30	30KV	0.1Hz,≤1.1μF	제어기: 4kg 부스터: 25kg 크기: LWH 323174323	10KV 이하의 전압 케이블, 발전기
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF-50	50KV	0.1Hz,≤1.1μF	컨트롤러: 6kg 부스터: 45kg 크기: LWH 357210365	15.75KV 이하의 전압 케이블, 발전기
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF-60	60KV	0.1Hz,≤1.1μF	컨트롤러: 6kg 부스터: 50kg 크기: LWH 357220370	18KV 및 전압 이하 케이블, 발전기
		00.05Hz,≤2.2μF
		00.02Hz,≤5.5μF
VLF- 80	80KV	0.1Hz,≤1.1μF	컨트롤러: 8kg 부스터: 90kg 크기: LWH 357240390	35KV 이하의 전압 케이블, 발전기

V.시험 연결 도표

1. 80KV의 시험 전압 이하의 XLPE 케이블

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

250KV 테스트 전압 이하의 발전기 스테터
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.시험 모델 선택

1케이블 테스트용

시험 최고 전압 공식: Umax=3U₀,

U₀=케이블의 일단계 명소 전압

테스트 시간: 60분

2발전기 스테터용

U_테스트=1.414*βKU₀,

U_테스트---- 0.1Hz 최고 시험 전압 (kV);

β-------0.1Hz와 50Hz 전압 동등 인 인수, 보통 1을 취합니다.2;

K---- 보통 1.3에서 1을 취합니다.5, 일반적으로 1을 복용합니다.5;

Uo----- 제너터 스타터 윙링 등급 전압 (kV):
