원래 장소: | 닝보, 중국 |
브랜드 이름: | Ningbo Suntech Power |
인증: | ISO9001 |
모델 번호: | FKTF 시리즈 |
최소 주문 수량: | 하나의 장치 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 훈증이 없는 표준 목재 케이스 수출 |
배달 시간: | 25~30 근무일 |
지불 조건: | T/T |
공급 능력: | 10개/1개월 |
검사 원리: | 변주 주파수 공명 회로 | 테스트 항목: | 108KV 미만의 AC 내전압 테스트 |
---|---|---|---|
최대 용량: | OEM | 맥스. 전압: | OEM |
설계 특성: | 휴대용 | 성분: | V/F 전원, 여자 변압기, 더 가벼운 모듈형 테스트 반응기 및 전압 분배기 |
시험 빈도: | 30-300Hz | 듀티 싸이클: | 60 민트 |
피험물체: | 35KV 케이블, 10KV 케이블, 35KV 전원 서브 스테이션 | 시험 표준: | IEC 60060-1:2010; GIS의 경우 IEC 62271-203:2011, XLPE 케이블의 경우 IEC 60840:2011; |
하이 라이트: | 휴대용 고전압 케이블 검사기 300Hz,가벼운 MV 케이블 테스터 |

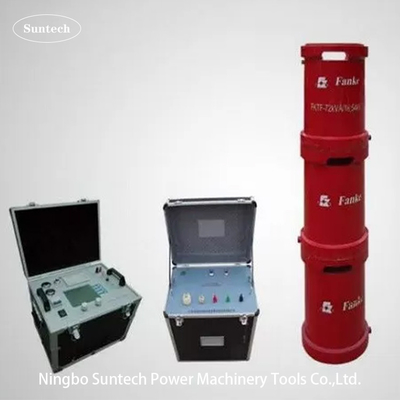

휴대용 변주 주파수 공명 저항 전압 테스트 세트, MV 케이블 및 전력 서브 스테이션 테스트
제품 사용:
FKTF 휴대용 변주 주파수 시리즈 공명 테스트 장치는 주로 110kV 이하의 전기 장비 및 전기 시스템에 대한 AC 전압 테스트를 목표로합니다.원자로와 흥분 트랜스포머는 건조형 에팍시 樹脂 채우기를 사용, 작은 크기 및 가벼운 무게는 필드 이동, 시리즈 또는 평행 구성에 편리하게 사용할 수 있습니다. 이는 트랜스포머, GIS,브레이커,상호 인덕터와 부시, 또한 110kV 이하의 케이블
II. 적용 대상
III. 주요 부품
VI. 일반 기술 데이터
V. 주요 부품: (예를 들어 FKTF-108KVA/27KV, 54KV, 108KV 시험 세트)
SN | 부품 이름 | 종류 및 사양 | 큐티 | 각 무게 | 각 차원 |
1 | 변주 주파수 전력 | FKVF-5kW/380V | 1개 | 35kg | 450*450*500mm |
2 | 흥분 트랜스포머 | CQSB ((J) 5kVA/1.25KV,5KV | 1개 | 35kg | 450*350*450mm |
3 | HV 공명 시험 원자로 | CHX ((kf) -27kVA/27kV | 4개 | 42kg | D350*H400mm |
4 | 용량 분할기 | TRF-110kV/1000pF | 1 세트 | 10kg | D150*H850mm |
5 | 특수 시험용품 | 1 세트 |
VI. 시험 원리 연결:
VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)
주요 측정 및 제어 소프트웨어 패널:
참고: 이것은 파라미터 설정에 대한 시작 테스트 전에 소프트웨어 패널입니다.
VIII.수속품
IX. 다른 선택 모델
1. 현장에서의 GIS 테스트
모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 |
적용 (45Hz부터 시작) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | 72.5KV 이하의 GIS용 |
CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | 123KV 이하의 GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | 145KV 이하의 GIS용 |
CHX-275KVA/275KV | 275KV | 2A | 275KVA | 170KV 이하의 GIS용 |
특별 요구 사항은 주문에 의해 만들 수 있습니다. |
245KV XLPE 케이블 현장 테스트
모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
CHX-108/54 | 54KV | 2A | 108KVA | 45kV 케이블≤1km |
CHX-216/54 | 54KV | 4A | 216KVA | 45kV 케이블≤2km |
CHX-324/54 | 54KV | 6A | 324KVA | 45kV 케이블≤3km |
CHX-432/54 | 54KV | 8A | 432KVA | 45kV 케이블≤4km |
CHX-540/54 | 54KV | 10A | 540KVA | 45kV 케이블≤5km |
CHX-1080/54 | 54KV | 20A | 1080KVA | 45kV 케이블≤10km |
특별 요구 사항은 주문에 의해 만들 수 있습니다. |
366KV XLPE 케이블 현장 시험
모델 | 정량 전압 | 가등식 출력 전류 | 가등식 출력 | 최대 적용 |
CHX-160/80 | 80KV | 2A | 160KVA | 66kV 케이블≤0.5km |
CHX-320/80 | 80KV | 4A | 320KVA | 66kV 케이블≤1km |
CHX-640/80 | 80KV | 8A | 640KVA | 66kV 케이블≤2km |
CHX-960/80 | 80KV | 12A | 960KVA | 66kV 케이블≤3km |
CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV 케이블≤4km |
CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV 케이블≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV 케이블≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV 케이블≤20km |
특별 요구 사항은 주문에 의해 만들 수 있습니다. |
X. XLPE 케이블에 대한 IEC 60840:2011의 현장 단열 시험 표준 표
