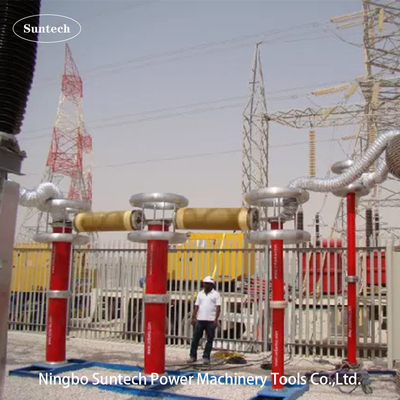

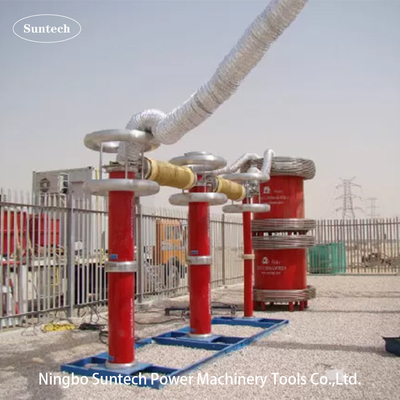

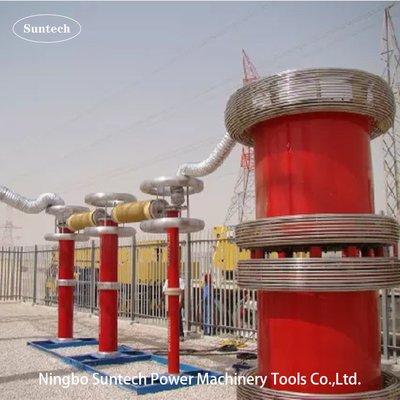

변주 주파수 공명 저항 AC 높은 전압 테스트 세트 긴 HV XLPE 케이블

시험 원리 그림:


VF: 시험 회로의 제어 및 측정 부분인 변주 주파수 전원 공급원

T: HV 시험 원자로에 대한 흥분 전압을 제공하는 흥분 트랜스포머
L: LC 회로에서 공명 인덕턴스 및 시험 전압을 생성하는 시험 원자로

Cx: 테스트된 장비

MOA1: 번개 차단기는 흥분 변압기의 보호 부분입니다.
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔) 는 HV 전압 측정 부분입니다.


IV. 일반 기술 데이터:

1. 시스템 테스트 방식: 변주 주파수로 일련 공명
2. 시스템 모델: CHX-9000KVA/150KV,300KV,450KV
3. 입력 전원 공급원: 380±10% (세 단계),50Hz/60Hz
4. HV 시험 원자로 수: 3개
5. 정량 출력: 9000kVA
6. 정렬 출력 전압: 150KV,300KV,450KV
7. 최대 시험 전압: 150KV,300KV,450KV 이상
8. 가등식 출력 전류: 20A/단기 또는 연속;60A 평행
9. 주파수 범위: 20Hz~300Hz
10. 출력 공명 전압 파형: 시노 파동
11. 출력 파형의 THD: ≤1%
12. 단열 수준: 1.1배 이하이며 1분, 정상 유지
13. 작업 주기는: 60분, 현재 작동 조건 아래에서;
14. 테스트 세트 자체의 품질 요인: Q≥60
15. 온도 상승: 60분 동안 가등 전류로 65K 이하
16. 소음 수준: 70B 이상
17. 원자로 구조: 기름에 잠긴 타입, 에포시 튜브 실린더 타입

V. 주요 측정 및 제어 소프트웨어 패널:

참고: 이 그림은 VF 전원 공급 장치의 제어 및 측정 소프트웨어에서 테스트 매개 변수 단계를 설정하는 화면입니다.

VI.수속품

• 용품 보관용 용품 상자
• 전원 공급 장치의 입력 케이블
• 전원 출력 케이블
• 열전도 변압기의 출력 케이블
• 시스템 연결 케이블
• 원자로의 평행 케이블
• HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
• HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
• 디비더의 지지기반
• 시험 원자로와 분할기에 대한 코로나 링
• 최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

다른 전형적인 모델

1 132KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고:시험된 케이블 전압급 ≤ 132kV, 0.25uF/km

2 230KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고: 시험된 케이블 전압급 ≤ 230kV, 0.25uF/km

3 330KV 클래스 XLPE 케이블의 선택 모델은 현장 전압 테스트에 견딜 수 있습니다.

참고:시험된 케이블 전압급 ≤ 330kV, 0.25uF/km

4 장 XLPE 케이블의 다른 모델은 선택 사항입니다. 현장에서 전압 테스트를 견딜 수 있습니다

참고: XLPE 케이블 시험 전압은 1.7U로 간주됩니다.₀

5 HV 또는 EHV 클래스 케이블 및 GIS에 대한 선택 모델현장 AC 하위 테스트

VIII. XLPE 케이블에 대한 IEC 60840:2011 및 IEC 62067:2011의 현장 시험 표준 표

IX. HV GIS에 대한 IEC 62271-203:2011의 현장 단열 시험 표준 표
