지하 케이블 결함 거리의 위치기, 배포 케이블 결함 탐지기 8G 저장장치

지하 케이블 경로 및 케이블 결함 거리의 위치, 유통 케이블 결함 탐지

I. 적용:

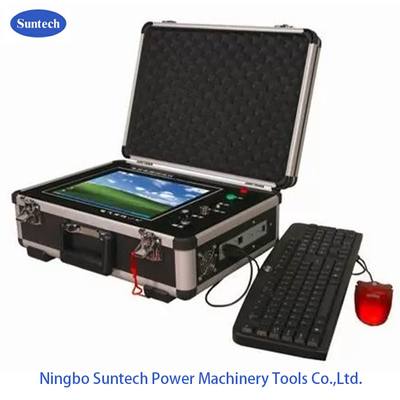

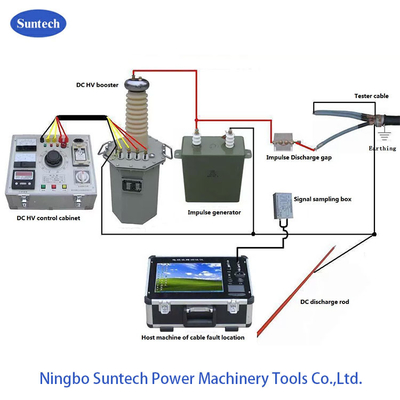

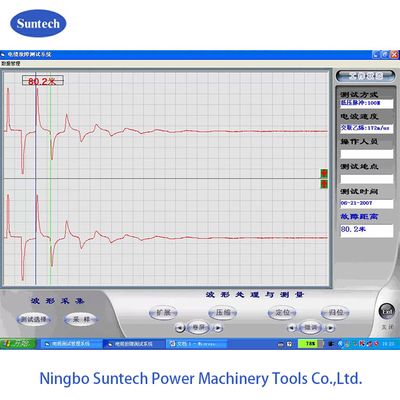

FKDL2000 케이블 결함 거리를 탐색하는 것은 결함 탐지 테스트 호스트, 케이블 경로 추적 신호 생성기에서 만들어진 통합 테스트 장치의 한 종류입니다.케이블 추적 신호 수신기와 케이블 결함 탐지기, 등 통합 컴퓨터, 저전압 펄스 생성기와 데이터 프로세서를 포함한 호스트 기계,오류 거리를 테스트하고 케이블의 길이와 파동 전파 속도를 측정하는 데 사용됩니다..경로 신호 발생기가 생성하는 30KHz의 주파수와 30V의 진폭 피크의 시노파 신호는 케이블 경로를 찾기 위해 사용됩니다. 경로 신호 수신기는 신호 경로를 수신하는 데 사용됩니다.그리고 케이블 louding 찾고 케이블 묻기 깊이를 추정하는 데 사용. 결함 탐지기는 결함 정확한 위치를 위해 사용됩니다.탐지 방법은 세 가지 종류가 있습니다LV 충동 방법, 충동 HV 플래시 오버 방법, 복수 충동 방법. 옵션 부품 DC 고전압 부스터와 제어 캐비닛,고장 전압을 공급하는 데 사용 됩니다. 고장된 고열을 늘리기 위해요. 그리고 쉽게 수리할 수 있습니다..

의통합 검사 장치그것은 35KV 이하의 다양한 전압 수준에서 케이블 결함을 테스트 할 수 있습니다. 그것은 다른 케이블 섹션, 다른 다이 일렉트릭 및 다른 케이블 재료의 케이블 결함을 테스트 할 수 있습니다.오픈 서킷 케이블 결함을 테스트 할 수 있습니다, 단회로 케이블 결함, 낮은 저항 케이블 결함, 높은 저항 누출 케이블 결함 및 높은 저항 플래시 오버 케이블 결함.

기술 지수:

1, 결함 측정 시스템

• 전력 케이블과 동축 통신 케이블 및 전화 케이블의 개방 회로 또는 단회로 결함의 다양한 유형을 테스트합니다.
• 시험된 케이블 클래스: 35KV 이하
• 길이가 알려진 케이블에서 전파의 속도를 측정합니다.
• 측정 거리는: 16km 이상
• 시스템 오류: 1m 미만
• 샘플링 주파수:25 MHz
• 미소 결의:00.2m
• 사망 구역: 16m 미만
• 전력: DC 12V
• 무게:5kg

2, 케이블 추적 경로 신호 생성기 부분

• 신호 출력 주파수: 30KHz
• 오시일레이션 방법: 컷
• 출력 전력: 30W
• 전력:220V±10%
• 무게:4kg

3, 케이블 결함 탐지 부품

• 측정 민감도: 내부 저항이 50Ω인 신호 소스는 300 Hz 신호를 출력한다.로케이터 입력 신호가 10μv 미만인 경우 출력이 2V이고 신호와 노이즈 비율이 20보다 낫습니다.:1.
• 임페던스 입력: 1.2KΩ 이상
• 2×2000Ω의 이어폰
• 작동 전압: DC 9V±10%
• 실내 온도:-20°C~70°C

4다른 기술 데이터

III. 구성:

• FKDL 케이블 결함 테스트 시스템 (1 세트)
• FKDL 경로 신호 발생기 (1개 세트)
• 경로 신호 수신기 (1개)
• FKDL 결함 탐지기 (1개)
• 현재 샘플링 캐비닛 (1개)
• 배열 구리 틈 (1 세트)
• 에어폰 (2개)
• DC 펄스 콘덴서 (1개 세트)
