머리 위 선 각 탑 케이블 당기기를 위한 구획을 묶는 5KN 하늘 쪽으로 코너

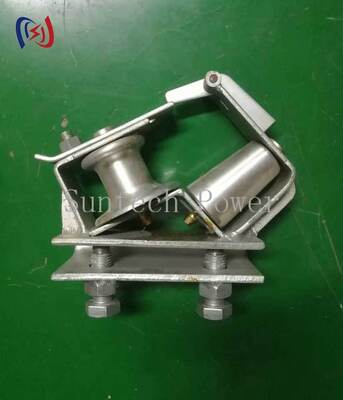

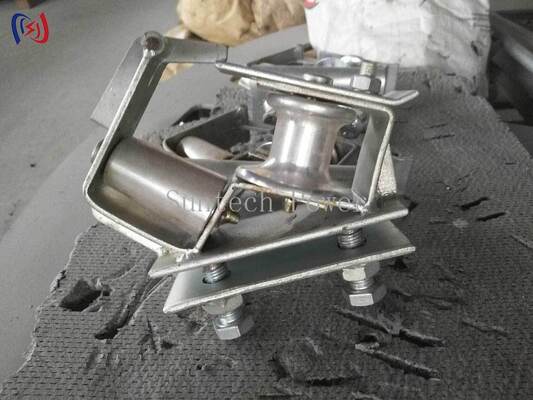

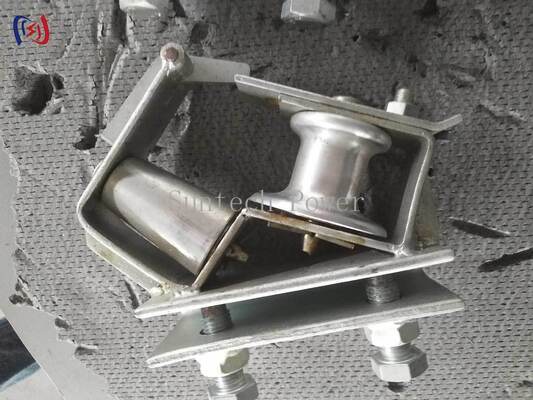

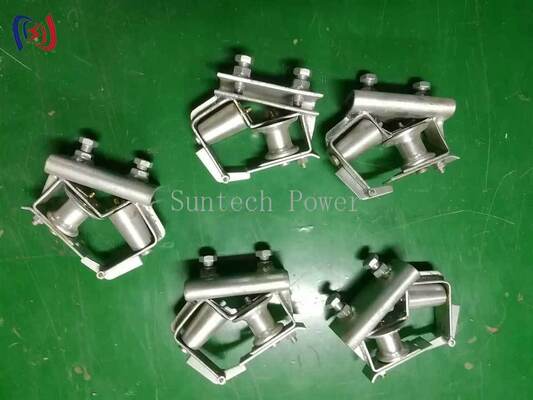

Skyward Corner Stringing Block은 모서리, 각도 및 막다른 구조물을 탐색하기 위한 특수 도구입니다. 표준 블록과 달리 도체가 방향을 변경할 때 상당한 측면 압력을 관리합니다. 더 깊고 더 밀폐된 시브는 케이블이 튀어나오는 것을 방지합니다. 앵글 타워나 막다른 구조물에 장착되어 케이블을 모퉁이를 따라 부드럽게 안내합니다. 알루미늄 또는 MC 나일론 시브와 함께 사용할 수 있으며 무게는 1.8-2.4kg에 불과합니다.
|
품목 번호 |
모델 |
적용 가능한 지휘자 |
정격하중(kN) |
체중(kg) |
비고 |
|
10281 |
SHCZ-0.5 |
LGJ25-185 |
5 |
2.4 |
알루미늄 시브 |
|
10282 |
SHCZN-0.5 |
LGJ25-185 |
5 |
1.8 |
나일론 시브 |
· 가공선 건설 시 모퉁이와 막다른 구조물 탐색
· 라인 방향 변경을 위해 앵글 타워에 장착
· 다시 리깅하지 않고 모서리를 통해 지속적으로 당기기
· 방향 변경시 OPGW 및 광섬유 케이블 설치
· 강화된 안전성이 요구되는 고위험 코너 당김
· 케이블 이탈 방지 -더 깊게 밀폐된 시브에는 케이블이 포함되어 있어 모서리에서 위험한 튀어나오는 현상을 방지합니다.
· 스트레스 감소 —더 큰 직경의 도르래와 부드러운 안내 경로는 굽힘 반경을 증가시켜 더 긴 케이블 길이에 힘을 분산시킵니다.
· 측면 압력 관리 —강화된 측면 플레이트와 고급 합금 구조는 극한의 방향 전환된 장력을 처리합니다.
· 초경량 —1.8~2.4kg에 불과해 비슷한 코너 블록보다 훨씬 가볍습니다.
· 효율적인 작업 흐름 —각도를 통해 지속적으로 당길 수 있어 시간과 노동력이 절약됩니다.
· 내구성 있는 구조 —안정적인 장기 성능을 위한 강화된 측면 플레이트와 대형 베어링.
Q: 코너 블록과 표준 블록?
A: 코너 블록에는 각도 지점에서 높은 측면 압력을 위해 더 깊고 밀폐된 도르래가 있어 케이블이 튀어나오는 것을 방지합니다.
Q: 최대 도체 크기는 무엇입니까?
A: LGJ25-185 도체, 5KN 정격 부하.
Q: OPGW를 사용합니까?
A: 네, 나일론 시브 변형 SHCZN-0.5는 OPGW에 적합합니다.
Q: 장착?
A: 앵글타워 및 막다른 구조물의 경우.
Q: 무게 이점이 있나요?
A: 1.8~2.4kg에 불과해 동급 제품에 비해 훨씬 가볍습니다.
