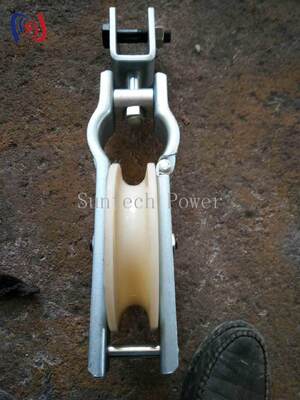

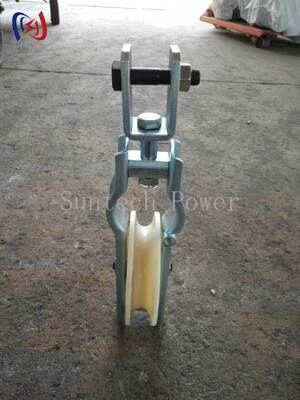

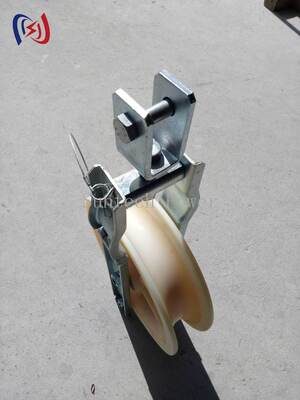

머리 위 전송선 도체 묶기를 위한 블록을 묶는 5KN-20KN 단일 도르래
Suntech Power Tools의 Single Sheave 스트링 블록은 가공 송전선 건설을 위한 프리미엄 도체 스트링 솔루션입니다. 5KN~20KN 정격 부하 용량으로 제공되는 이 블록은 직선 기둥에서 도체를 부드럽게 당기도록 설계되었습니다. 정밀하게 가공된 시브는 밀봉된 볼 베어링에 장착되어 마찰을 최소화합니다. 스플라이싱 슬리브, 강철 와이어 로프 및 커넥터는 방해 없이 홈을 통과합니다. 알루미늄 합금 또는 MC 나일론 시브 옵션으로 제공되며 무게는 1.5-15KG입니다. ISO 9001:2008 표준에 따라 제조되었습니다. 행거는 후크형과 플레이트형이 있습니다.
|
품목 번호 |
모델 |
적합한 도체 |
정격 부하(KN) |
체중(kg) |
주목 |
|
10171 |
SHD-120×30 |
LGJ25~70 |
5 |
1.5 |
알류미늄 |
|
10172 |
SHD-160×40 |
LGJ95~120 |
10 |
2.5 |
알류미늄 |
|
10173 |
SHD-200×40 |
LGJ150~240 |
15 |
4 |
알류미늄 |
|
10174 |
SHD-200×60 |
LGJ150~240 |
15 |
4.6 |
알류미늄 |
|
10175 |
SHD-250×40 |
LGJ150~240 |
20 |
4.6 |
알류미늄 |
|
10176 |
SHD-250×60 |
LGJ300~400 |
20 |
6 |
알류미늄 |
|
10177 |
SHD-270×60 |
LGJ300~400 |
20 |
7 |
알류미늄 |
|
10178 |
SHD-320×60 |
LGJ300~400 |
20 |
9.5 |
알류미늄 |
|
10179 |
SHD-400×80 |
LGJ400~500 |
20 |
15 |
알류미늄 |
|
10191 |
SHDN-120×30 |
LGJ25~70 |
5 |
1.5 |
나일론 |
|
10192 |
SHDN-160×40 |
LGJ95~120 |
10 |
2.5 |
나일론 |
|
10193 |
SHDN-200×40 |
LGJ150~240 |
15 |
3.6 |
나일론 |
|
10194 |
SHDN-200×60 |
LGJ150~240 |
15 |
4 |
나일론 |
|
10195 |
SHDN-250×40 |
LGJ150~240 |
20 |
4 |
나일론 |
|
10196 |
SHDN-250×60 |
LGJ300~400 |
20 |
4.5 |
나일론 |
|
10197 |
SHDN-270×60 |
LGJ300~400 |
20 |
5.6 |
나일론 |
|
10198 |
SHDN-320×60 |
LGJ300~400 |
20 |
6.7 |
나일론 |
|
10198-1 |
SHDN-320×80 |
LGJ300~400 |
20 |
8 |
나일론 |
|
10199 |
SHDN-400×80 |
LGJ400~500 |
20 |
13 |
나일론 |
|
10199-1 |
SHDN-400×100 |
LGJ400~500 |
20 |
15 |
나일론 |
|
10199-2 |
SHDN-400×120 |
LGJ400~500 |
20 |
18 |
나일론 |
· 가공 송전선 건설 시 직선 기둥에서 도체 당기기
· 다양한 전압 레벨에서 ACSR 도체 LGJ25~LGJ500 스트링 연결
· 시브 홈을 통해 강철 와이어 로프와 접합 슬리브를 안내합니다.
· 배전 및 송전선 스트링 프로젝트
· 유틸리티 건설 및 유지 관리 작업
· 경량 알루미늄 또는 나일론 시브 —무게가 1.5~15KG에 불과해 승무원 피로도가 크게 줄어듭니다. 알루미늄 시브는 탁월한 내마모성을 제공하고 MC 나일론은 탁월한 케이블 보호 기능을 제공합니다.
· 볼 베어링 장착 설계 —정밀하게 밀봉된 볼 베어링은 부드럽고 조용한 회전을 보장하고 당김 저항을 최소화하여 케이블 수명을 연장합니다.
· 다목적 도체 범위 —시골 전선부터 고전압 회랑까지 광범위한 프로젝트에 LGJ500 ACSR 도체를 통해 LGJ25를 수용합니다.
· 관통형 홈 디자인 —접합 슬리브, 커넥터 및 강철 와이어 로프가 방해 없이 통과할 수 있으므로 중지하고 다시 장착할 필요가 없습니다.
· ISO 9001:2008 인증 품질 —여러 프로젝트 주기에 걸쳐 부식 방지를 위해 아연 도금 강철 프레임을 사용하여 엄격한 품질 관리하에 제조되었습니다.
· 유연한 장착 옵션 —다양한 폴 및 크로스암 구성을 위해 후크 유형 또는 플레이트 유형 행거와 함께 사용할 수 있습니다.
Q: 알루미늄 시브와 나일론 시브의 차이점은 무엇입니까?
A: 알루미늄 시브(SHD)는 고강도 당김 작업에 대해 더 높은 내마모성과 방열 기능을 제공합니다. SHDN(나일론 시브)은 더 가볍고 케이블 보호 기능이 뛰어나며 OPGW와 같은 민감한 도체에 선호됩니다.
Q: 최대 도체 크기는 얼마입니까?
A: SHD-400×80은 LGJ400~500을 수용합니다. 더 큰 도체의 경우 맞춤형 솔루션에 대해 당사 엔지니어링 팀에 문의하세요.
Q: 접합 슬리브가 통과할 수 있습니까?
A: 예, 홈은 슬리브, 와이어 로프 및 커넥터가 방해 없이 통과할 수 있도록 설계되었습니다.
질문: 보증?
A: 제조 결함에 대한 표준 1년 보증입니다. 적절한 유지 관리를 통해 블록은 여러 주요 프로젝트를 통해 지속됩니다.
Q: 맞춤형 장착?
A: 예, 후크형과 플레이트형 행거를 사용할 수 있습니다. 주문 시 요구 사항을 지정하십시오.
