이중 셰이브 스트링 블록 25-400mm 소형 선도자 크로스아름 장착 스트링

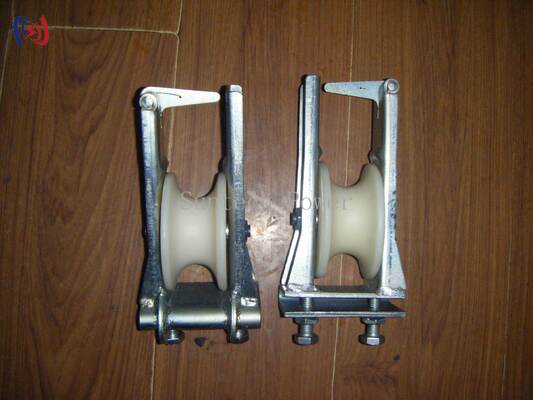

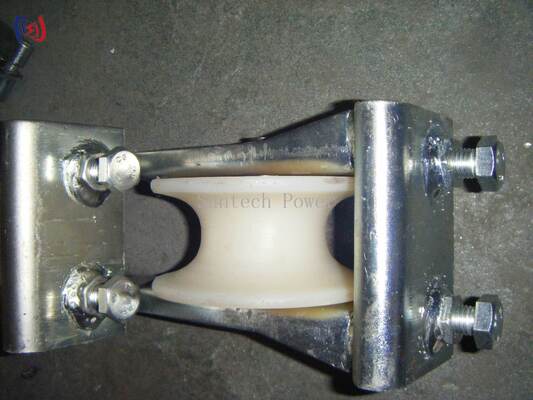

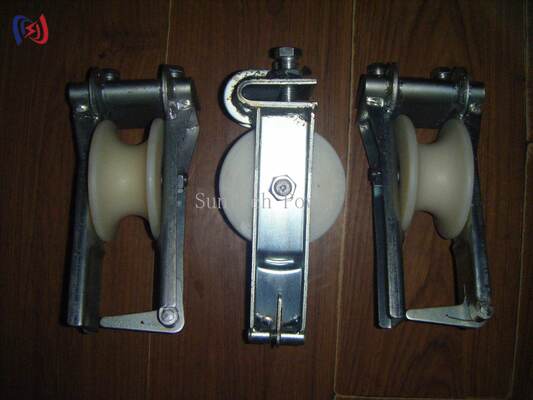

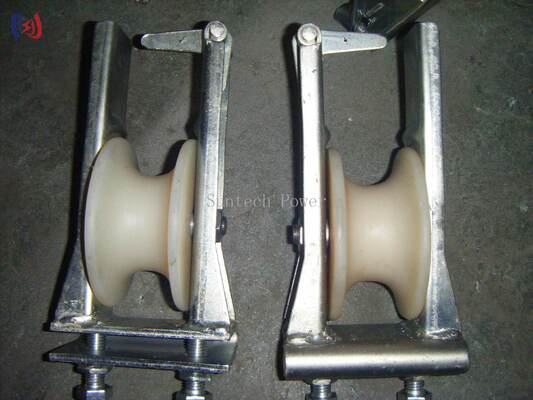

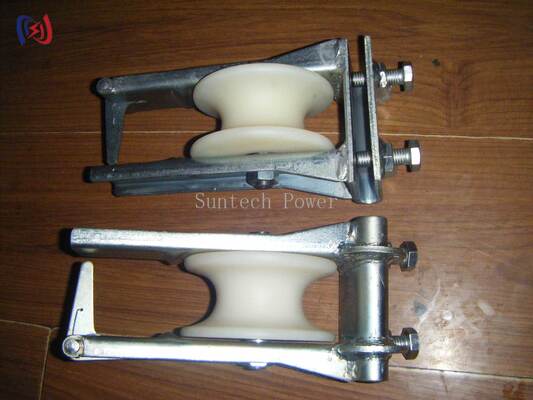

Swerve Skyward Double Sheave Stringing Block는 크로스아름에 장착된 직지대 위에 작은 지름의 선도자를 당기기 위해 설계되었습니다.이중 셰브 설계는 25mm에서 400mm까지 선도자를위한 안정성과 케이블 안내를 향상시킵니다.. 5KN에서 20KN로 제공됩니다. 50mm 또는 60mm 너비와 함께 80mm 또는 120mm 지름의 셰이브가 있습니다. 가루화 된 강철의 프레임. 알루미늄 합금 및 MC 나일론 셰이브 옵션 모두 제공됩니다.
|
항목 번호 |
모델 |
부하량 (KN) |
직선 × 너비 |
적용 가능한 선도자 |
무게 (kg) |
언급 |
|
10231 |
SHC-05 |
5 |
Φ80×50 |
25-185 |
1.5 |
알루미늄 |
|
10232 |
SHC-2 |
20 |
φ120×60 |
35~240 |
3 |
알루미늄 |
|
10221 |
SHC-1 |
10 |
∙ |
≤ 400 |
4 |
알루미늄 |
|
10233 |
SHCN-05 |
5 |
Φ80×50 |
25-185 |
1.1 |
나일론 |
|
10234 |
SHCN-2 |
20 |
φ120×60 |
35~240 |
2.3 |
나일론 |
|
10222 |
SHLN-1 |
10 |
∙ |
≤ 400 |
3 |
나일론 |
· 크로스아름에 장착 된 직선 기둥에 작은 지름의 전도기를 당기는 것
· 공기통신 및 유통선 건설
· 최대 각철이 90° 이하인 용도
· 안정적인 이중 셔프 케이블 안내가 필요한 스턴딩
· 유틸리티 라인 유지 및 설치
· 이중 껍질 안정성듀얼 셰이브는 우수한 케이블 가이드와 안정성을 제공하며 당기는 작업 중에 전도자가 회전되는 것을 방지합니다.
· 초연량단지 1.1-4KG, 현저하게 처리 피로를 줄이고 높이에 설치를 단순화합니다.
· 넓은 전도기 호환성배포 및 전송 애플리케이션을 다루는 25mm에서 400mm의 전도기를 수용합니다.
· 공반기 원활한 작동밀폐 된 구슬 베어링은 마찰이 낮은 회전을 보장하여 당기 힘 요구 사항을 줄입니다.
· 이중 재질 옵션내구성을 위해 알루미늄 껍질; 우수한 케이블 보호를 위해 나일론 껍질.
· 진열제철 프레임핫-디프 galvanized 구조를 위해 우수한 부패 저항.
Q: 최대 각도?
A: 최대 각 철 <90°를 위해 설계되었습니다. 더 큰 각을 위해 우리의 코너 스트링 블록 시리즈를 사용하십시오.
Q: SHC와 SHCN의 차이점?
A: SHC: 내구성을 위해 알루미늄 껍질 SHCN: MC 나일론 껍질, 가볍고 부드러운 케이블 취급.
Q: OPGW 사용?
A: 작은 OPGW에 적합한 나일론 셰브 변형. 우리의 기술 팀에 문의하십시오.
Q: 장착 옵션?
A: 직선 기둥에 횡단 팔을 장착합니다. 주문 할 때 핸저 유형을 지정하십시오.
Q: MOQ?
A: 표준 MOQ는 1 세트입니다.
