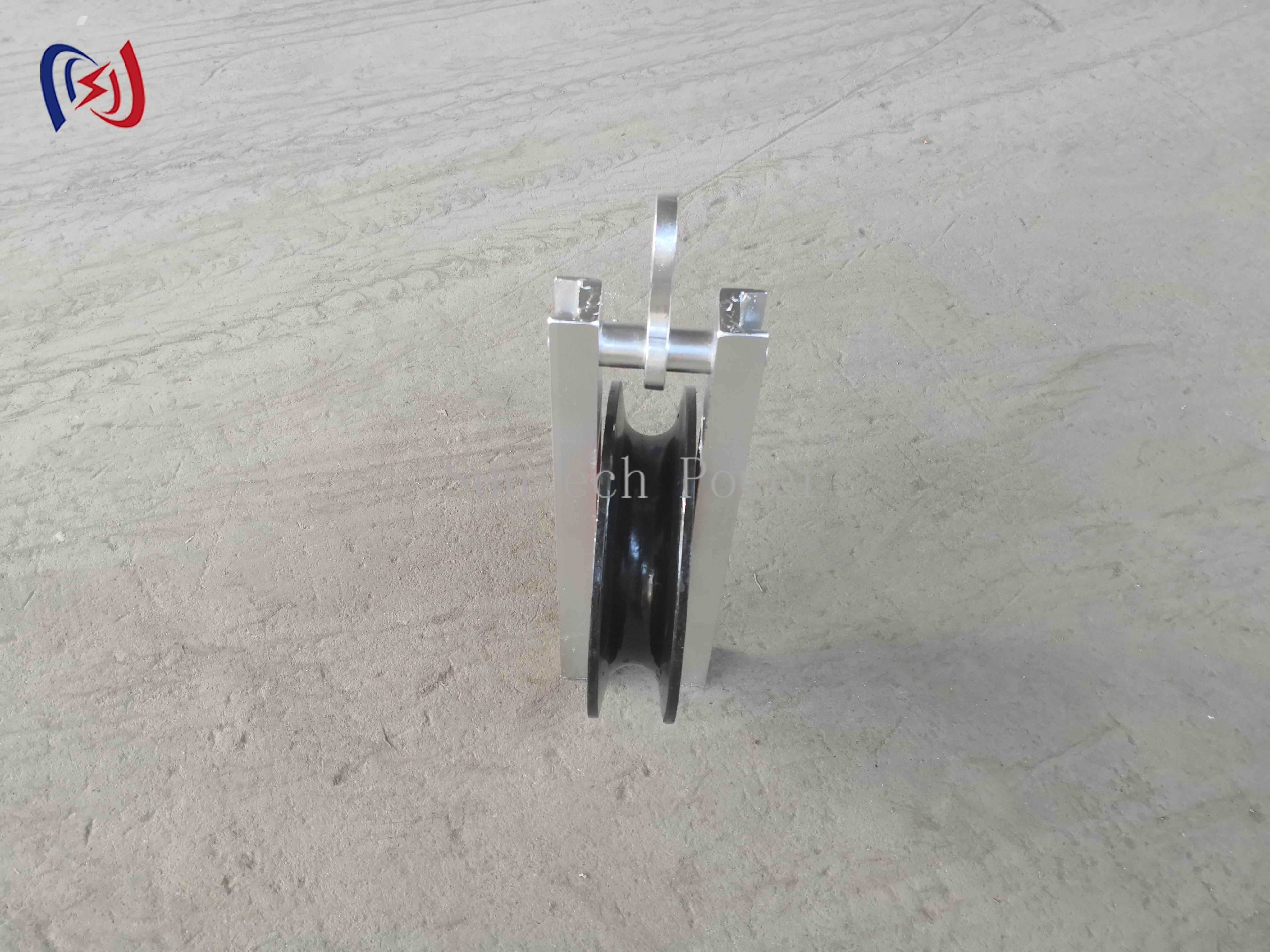

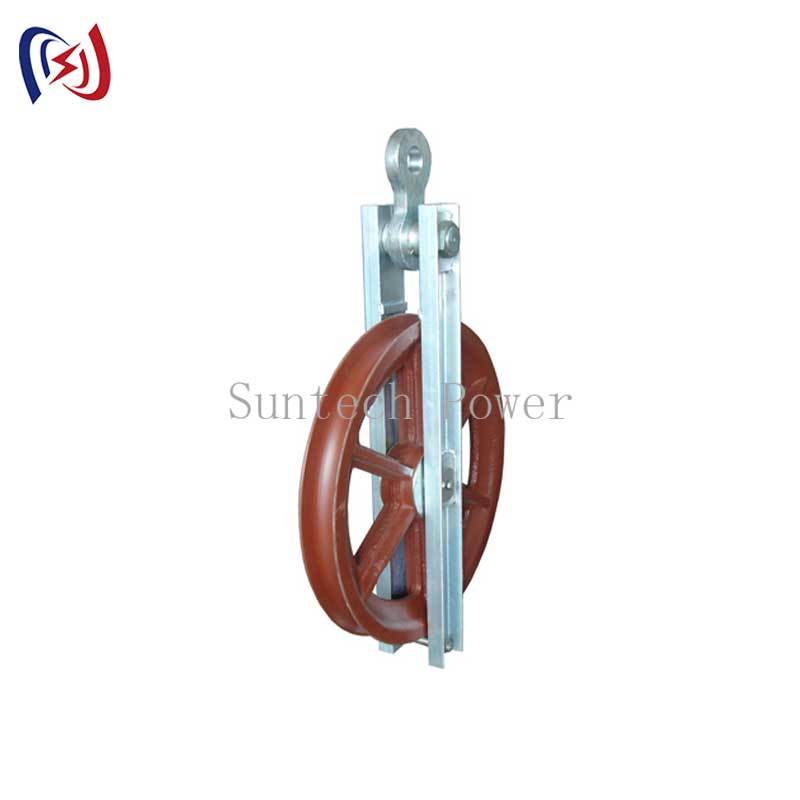

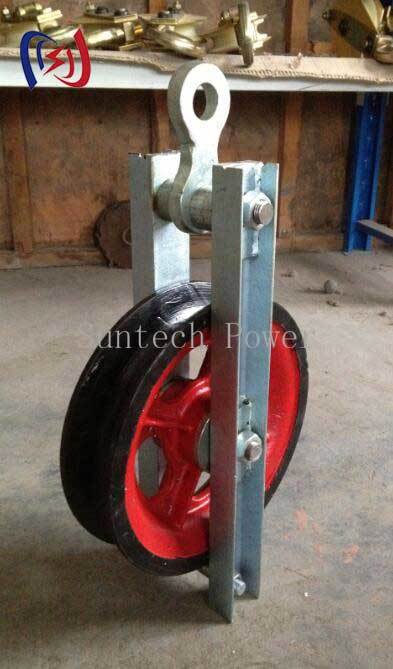

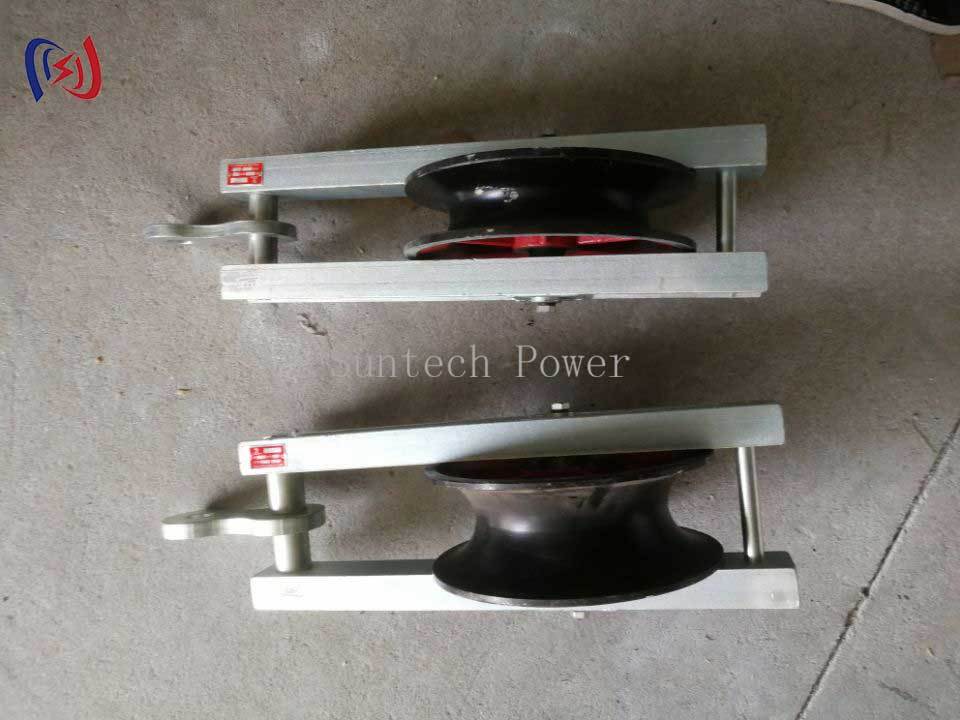

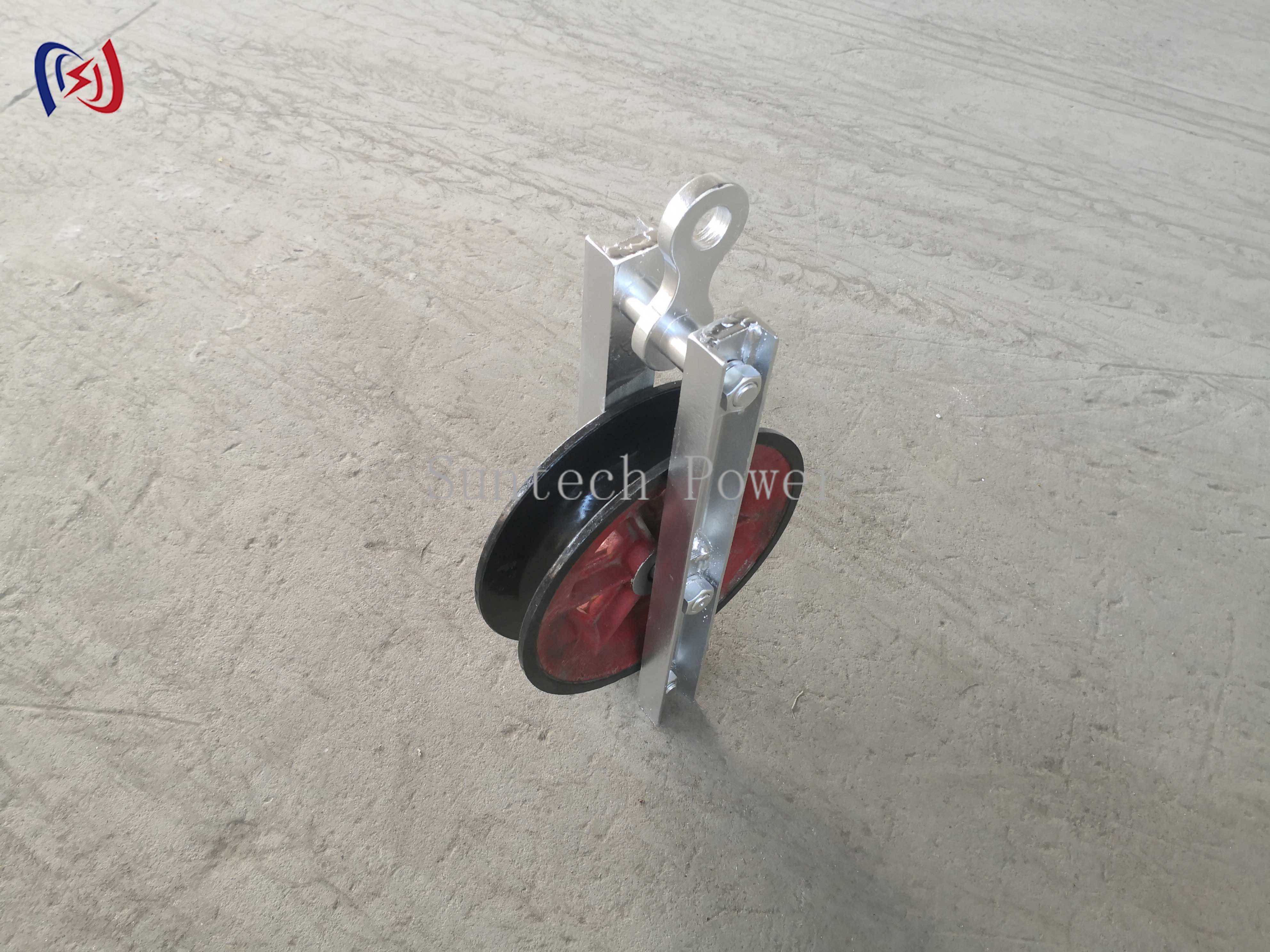

의고속 회전 블록케이블, 선도자 및 로프를 설치 중에 방향 변화를 통해 안내하도록 설계된 무거운 용량 케이블 당기 및 선도자 끈 도구입니다.그것은 특히 날카로운 곡선에서 케이블 당기는 작업에 적합합니다, 높은 당기력, 그리고 장거리 라우팅은 마찰을 증가시키거나 케이블 자켓에 손상을 줄 수 있습니다.
이 턴블록은50KN ~ 300KN, 껍질 지름은Φ308mm ~ Φ916mm, 그리고 셰이브 너비75mm ~ 125mm강철 껍질 구조는 전송 라인 건설, 전력 케이블 설치, 광섬유 배포 및 지하 도트 케이블 설치에서 까다로운 현장 응용 프로그램을 지원합니다.
제어 된 케이블 회전 경로를 제공함으로써 제품은 당기는 마찰을 줄이고, 곡선에서 케이블 표면을 보호하고, 건설 중에 케이블 라우팅을 개선합니다.
| 제1항 | 모델 | 부하량 | 껍질 직경 | 셰이브 너비 | 무게 | 언급 |
|---|---|---|---|---|---|---|
| 12141 | THZ1-5 | 50KN | Φ308mm | 75mm | 22kg | 강철 껍질 |
| 12141A | THZ1-8 | 80KN | Φ308mm | 110mm | 30kg | 강철 껍질 |
| 12142 | THZ1-16 | 160KN | Φ600mm | 110mm | 115kg | 강철 껍질 |
| 12143 | THZ1-30 | 300KN | Φ916mm | 110/125mm | 200kg | 강철 껍질 |
고속 회전 블록은 다음을 위해 적합합니다.
일반적으로 케이블이나 전도기가 부드러운 당기는 경로를 유지하면서 방향을 변경해야하는 경우에 사용됩니다.
50KN ~ 300KN 중량 당기용 등급 부하
제품군은50KN, 80KN, 160KN, 300KN등급 부하 옵션, 각기 다른 케이블 당기나 선도자 끈 요구 사항에 따라 선택 가능
케이블 방향 제어용 큰 셰브 지름
껍데기 직경으로Φ308mm ~ Φ916mm, 회전 블록은 케이블 및 선도자 라우팅을 위해 정의 된 회전 반지름을 제공하여 방향 변경에 대한 스트레스를 줄이는 데 도움이됩니다.
현장 건설용 철근 껍질
강철 껍질 구조는 케이블 당기는 도구가 기계적 강도와 마모 저항을 필요로하는 까다로운 전력 건설 환경에 적합합니다.
케이블 을 당기는 때 마찰 을 줄이는 데 도움 이 된다
회전 블록은 케이블을 구부러짐을 통해 안내하여 코너 또는 거친 표면을 통해 케이블을 직접 당기는 것과 비교하여 마찰을 줄이는 데 도움이됩니다.
날카로운 곡선 에서 케이블 손상을 방지 하는 데 도움 이 된다
케이블이 날카로운 곡선을 통과 할 때, 자켓 경직 및 굽기 스트레스가 발생할 수 있습니다. 이 턴링 블록은 설치 중에 케이블 표면을 보호하는 데 도움이되는 가이드 된 셔브 경로를 제공합니다.
여러 케이블 설치 프로젝트에 적합합니다.
이 제품은 전송 라인 작업, 전력 케이블 설치, 광섬유 케이블 배포 및 지하 도트 케이블 설치에 사용할 수 있습니다.
고속 회전 블록은 케이블 당기는 작업과 선도자 끈 작업 중에 케이블, 선도자 또는 로프를 방향 변경으로 안내하는 데 사용됩니다.마찰을 줄이고 곡선에서 케이블을 보호하는 데 도움이됩니다.
이 제품은50KN, 80KN, 160KN, 300KN등급 부하 옵션
사용 가능한 셰이브 지름은Φ308mm, Φ600mm 및 Φ916mm선택된 모델에 따라
그래, 송전선 건설, 오버헤드 커덕터 스트링, 전력 케이블 당기는 애플리케이션에 적합합니다.
예. 회전 블록 은 날카로운 모서리 나 거친 표면 과 직접 접촉 하는 것 이 아니라 케이블 을 뭉치 를 통해 안내 함 으로, 케이블 자켓 의 경직 과 굽는 손상 을 줄이는데 도움 이 된다.
제품 데이터에 따르면, 회전 블록은강철 껍질.
그래요, 제품 설명에 따르면 장거리 광섬유 구축과 케이블 라우팅 프로젝트에서
