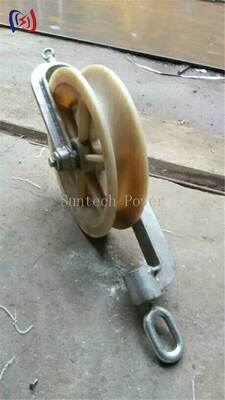

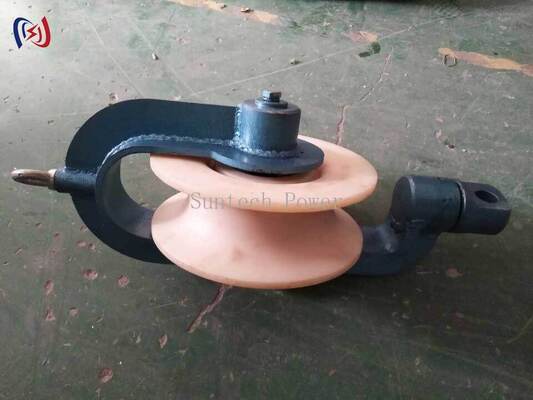

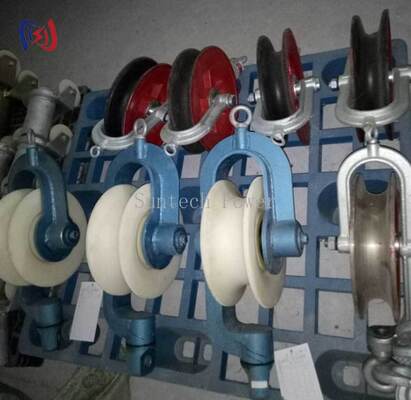

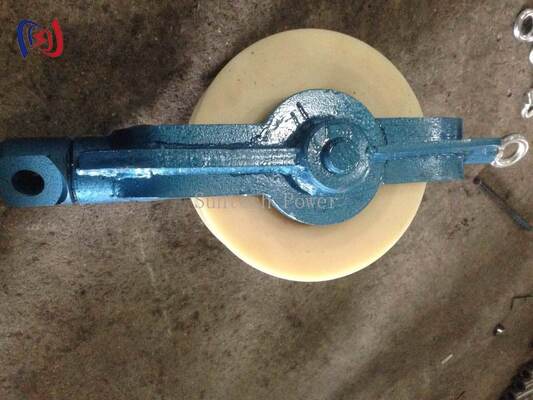

그만큼SHY 시리즈 홀드다운 와이어 블록도체 스트링 작업 중 상향 장력을 관리하도록 설계된 특수 동력 전달 도구입니다. 이 블록은 접지선이나 도체에 하향 압력을 가하여 들림을 방지하고 케이블이 지정된 경로를 따르도록 합니다.
다음과 같이 설계되었습니다.스프링 장착 자동 해제 시스템, 원활한 케이블 분리가 가능해 가공선 공사의 안전성과 효율성을 대폭 향상시킵니다.
고압 환경에서 일관성을 보장하기 위해 각 블록은 보정된 부하 용량으로 제조됩니다.

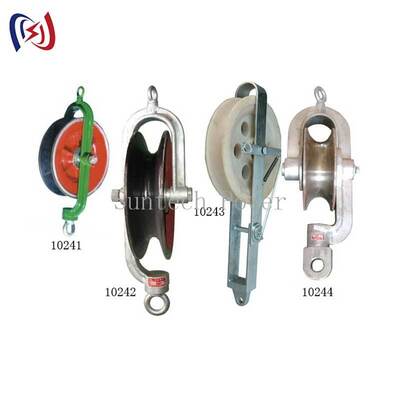

| 품목 번호 | 모델 | 적용 가능한 지휘자 | 정격 부하(KN) | 체중(kg) | 시브 재료 옵션 |
|---|---|---|---|---|---|
| 10241 | SHY10L | ≤ ACSR400 | 10 | 13 | 고무 라이너가 있는 알루미늄 |
| 10242 | SHY10G | ≤ 14mm | 10 | 20 | 강철 시브 |
| 10243 | SHY25N | ≤ ACSR720 | 25 | 16 | MC 나일론 시브 |
| 10244A | SHY40G | ≤ 28mm | 40 | 55 | 강철 시브 |
| 10244B | SHY40L | ≤ ACSR720 | 40 | 39 | 알루미늄 시브 |
| 10244C | SHY40N | ≤ ACSR720 | 40 | 34 | MC 나일론 시브 |
블록에는 도체가 특정 장력이나 위치에 도달하면 해제를 트리거하는 스프링 작동 메커니즘이 장착되어 있어 수동 개입 없이 라인이 다음 단계로 이동할 수 있습니다.
ACSR720 또는 유사한 대형 도체의 경우,MC나일론(모델 SHY40N)은 중량 대비 강도 비율이 높기 때문에 권장됩니다.고무 라이너가 있는 알루미늄(모델 SHY10L)은 최대 표면 보호가 필요한 경우 이상적입니다.
예. 프레임은 다음과 같이 구성됩니다.아연 도금 강철, 가혹한 기후 조건을 견디고 장기간 현장 사용 중에 녹을 방지하도록 특별히 처리되었습니다.
