PD 무료 AC 용압 테스트 시스템 실린더 타입 트랜스포머, 부분 방출 측정
I. 제품 설명 및 적용:

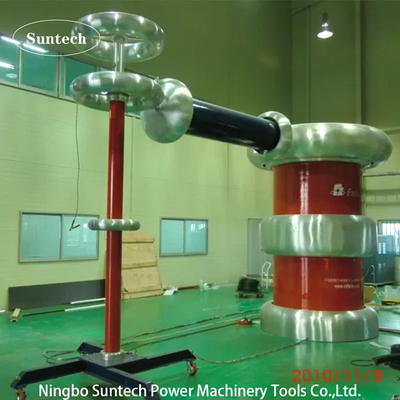

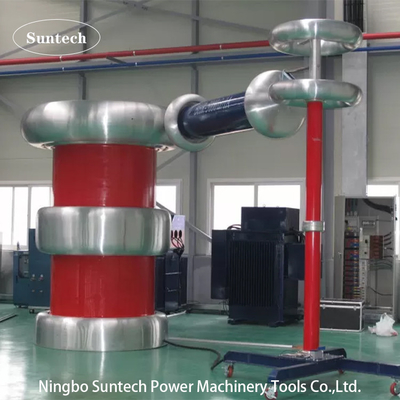

PD 무료 AC 탄압 테스트 시스템과 실린더 타입 트랜스포머는 HV 테스트 홀에서 HV 케이블, 전력 트랜스포머와 같은 고전압 전기 제품 및 구성 요소를 테스트하는 데 사용됩니다.가스 단열 스위치장치, 부싱, 차단기 및 단열 재료.
광범위한 응용 범위로 일반적으로 전력 주파수 AC 저항 전압 테스트를 포함하는 고전압 제품 품질 검사의 일상 테스트 테스트에 적용 될 수 있습니다.PD 탐지 및 케이블 장시간 테스트이 시스템은 특히 전압 (코로나,습기 및 오염 테스트) 또는 부하가 인덕티브 (인덕티브 전압 변환기). 시스템의 전압 분할기는 2 또는 4 채널 PD 분석기 (선택) 를 통해 PD 신호의 결합 단말기를 가지고, 테스트 객체에 대한 PD 검출을 실현 할 수 있습니다.

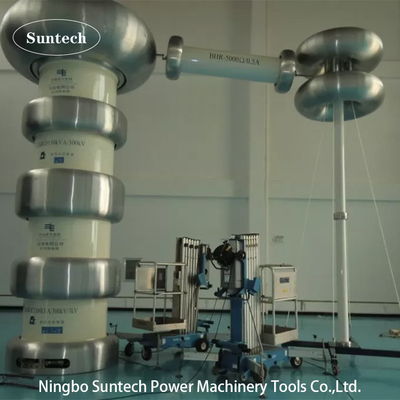

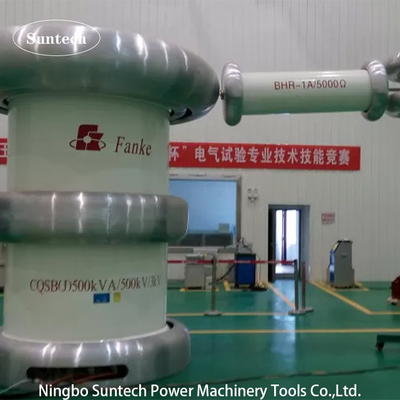

모델 CQSB-300KVA/600KV는 600KV 출력 테스트 전압과 0.5A 테스트 전류에 연쇄 연결 된 두 개의 쌓일 수 있는 실린더 타입 테스트 트랜스포머를 갖추고 있습니다. 작업 사이클은 60mints on,60mints off,
지금까지,이 테스트 세트는 다른 볼레이지 견딜 테스트 응용 프로그램에 따라 많은 다른 일련 모델을 형성했다.
II. 주요 구성 요소:
| SN | 부품 이름 | 종류 및 사양 | 큐티 | 각 무게 | 각 차원 |
| 1 | 제어 콘솔 | FKGB-300KVA | 1개 | 180kg | 1200*420*820mm |
| 2 | 전기 전압 조절기 캐비닛 | DT-300KVA | 1개 | 2500kg | 1100*1050*1250mm |
| 3.1 | 첫 번째겹쳐질 수 있는 실린더 타입 테스트 트랜스포머 | CQSB-600KVA/300KV | 1개 | 3000kg | D1200*H2800mm |
| 3.2 | 두 번째겹쳐질 수 있는 실린더 타입 테스트 트랜스포머 | CQSB-300KVA/300KV | 1개 | 2400kg | D1200*H2500mm |
| 4 | 보호 저항 | BHR-0.5A/600KV | 1개 | 120kg | D380*L850mm |
| 5 | 접착 용량과 함께 전압 분할기 | TJF-600KV/500pF | 1 세트 | 200kg | D320*H6000mm |
| 6 | 특수 시험용품 | ||||
| 참고: 특별 요구 사항은 주문에 따라 할 수 있습니다. | |||||
III. 시험 연결 도표 (예: 모델 CQSB-500KVA/500KV):
IV. 기술 특성
V. 일반 기술 데이터:
VI. 다른 선택적 부품
VII. 다른 전형 모델
1단일 트랜스포머 타입:
| 모델 |
명목 용량 (KVA) |
LV 입력 공급 (KV) | 가등식 출력 전압 (KV) |
실린더 트랜스포머 크기 D× H(mm) |
무게 (kg) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2. 겹쳐질 수 있는 실린더 트랜스포머 타입:
| 모델 |
명목 용량 (KVA) |
LV 입력 공급 (KV) | 가등식 출력 전압 (KV) |
실린더 트랜스포머 크기 D× H(mm) |
무게 (kg) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
