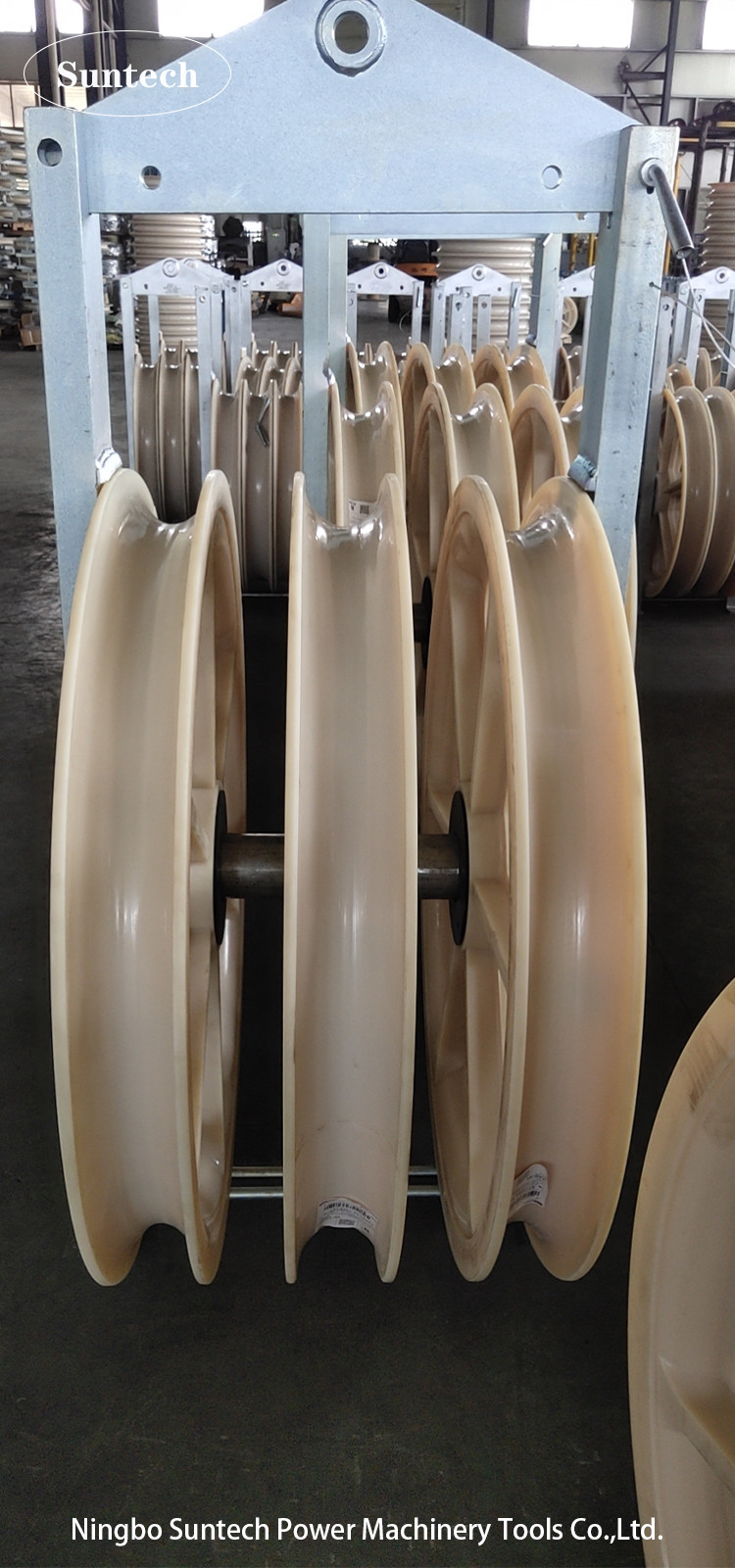

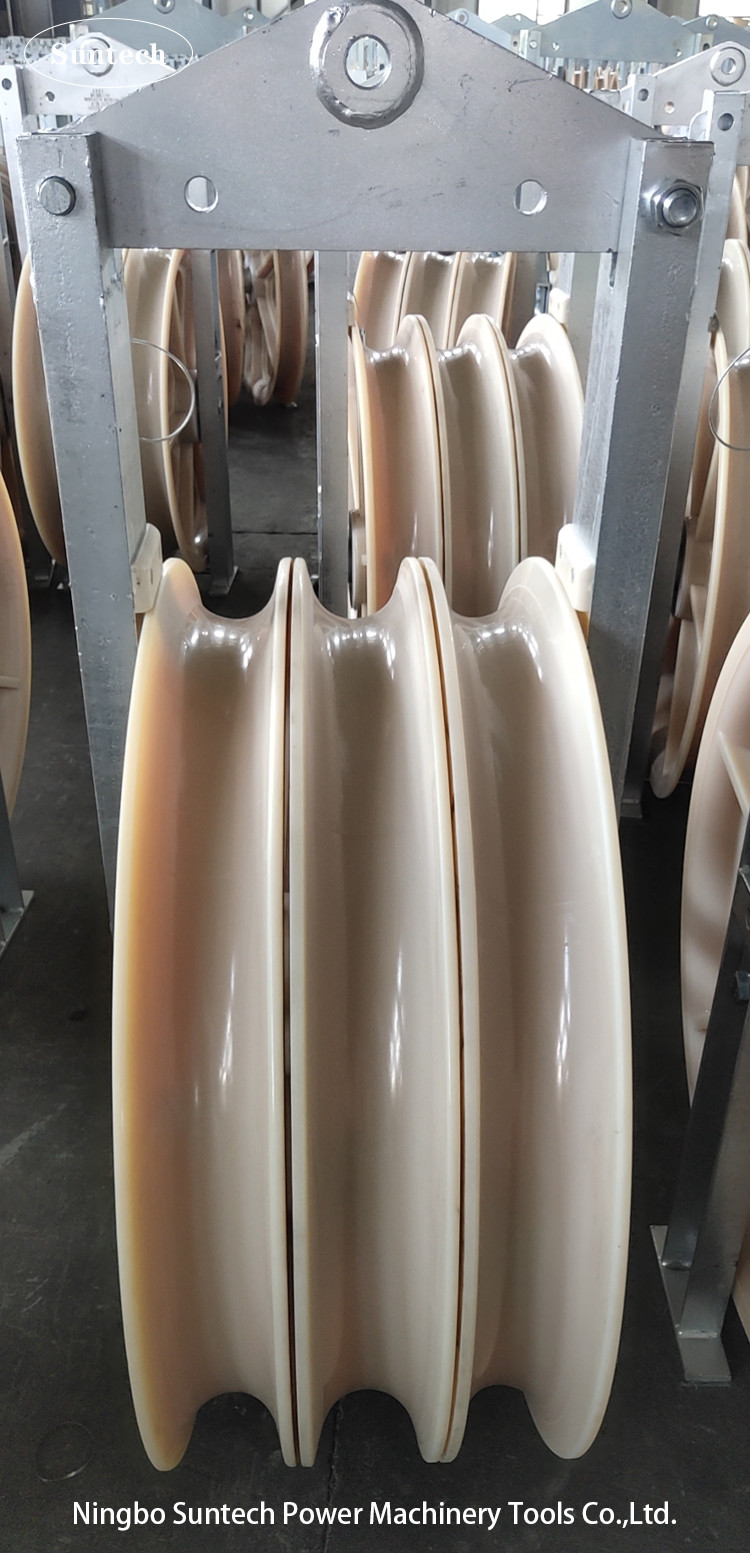

400 Kv 송전선 스트링 660mm 나일론 셰이브 롤리 블록
660MM 오버헤드 커듀터 스트링 블록은 오버헤드 전송 라인 커듀터 또는 OPGW 스트링에 사용됩니다.
쉐이브는 네오프렌 또는 고강성 MC 나일론으로 씌운 알루미늄 합금으로 만들어집니다.
660MM 상공 송전선 선도자 스트링 블록
| 제1항 | 모델 | ACSR 크기 범위 | 작업 부하 | 무게 (kg) | 가루의 재료 |
| 10121 | SHD660 | 400~500 | 20 | 30 | 알루미늄 합금 |
| 10124 | SHDN660 | 400~500 | 20 | 24 | MC 나일론 |
| 10122 | SHS660 | 400~500 | 40 | 106 | 중부 철강 또는 나일론 껍질, 측면 껍질 |
| 10125 | SHSLN660 | 400~500 | 40 | 92 | |
| 10127 | SHSQN660 | 400~500 | 40 | 76 | MC 나일론 |
| 10123 | SHW660 | 400~500 | 60 | 150 | 알루미늄 네오프렌으로 가루된 합금 |
| 10126 | SHWLN660 | 400~500 | 60 | 120 | |
| 10128 | SHWQN660 | 400~500 | 60 | 110 | MC 나일론 |
| 10129 | SHQZ660 | 400~500 | 80 | 260 | 중부제철, 선도체 껍질 나일론 또는 |
| 10130 | SHQ660A | 400~500 | 80 | 190 |
응용: 단, 두, 세, 네 줄의 알루미늄 및 ACSR 선도자를 접착 구조에 줄에 적합합니다.
압축 수갑, 회전 커넥터, 그리고 끈을 당기는 커넥터들은 구도를 통과할 수 있습니다.
셰이브는 알루미늄 합금 또는 고강성 나일론으로 만들어집니다.
크기가 508X75mm 알루미늄 합금 껍질은 네오프렌으로 배열 될 수 있습니다.
참고:
1. 갈고리 부착, 둥근 눈 부착, clevis 부착은 선택적입니다, 주문 할 때 지정하십시오. 주문에 따라 맞춤형 블록이 공급 될 수 있습니다.
모델의 데이터는 셰이브의 바깥 지름 X 셰이브의 너비 (mm) 를 의미합니다.
2모든 무늬는 구슬 베어링에 장착되어 있습니다. 블록의 프레임은 젤리화 된 강철으로 만들어집니다.
상공 송전선 큰 지름의 스트링 블록
| 제1항 | 모델 | 무리의 수 | 부하량 | 틈의 지름 / | 무게 (kg) | 소재 | 외면 디아 / 너비 |
| 10101 | SHD-508x75 | 1 | 20 | Φ408mm / | 22.5 | 알루미늄 | Φ508mm / 75mm |
| 10102 | SHS-508x75 | 3 | 40 | 86 | 중부 셰프 스틸 | ||
| 10103 | SHW-508x75 | 5 | 60 | 108 | |||
| 10104 | SHDN-508x75 | 1 | 20 | 18.5 | 나일론 | ||
| 10105 | SHSLN-508x75 | 3 | 40 | 51.5 | 중부 껍질 나일론 | ||
| 10106 | SHWLN-508x75 | 5 | 60 | 91.5 | |||
| 10107 | SHSQN-508x75 | 3 | 40 | 60 | 나일론 | ||
| 10108 | SHWQN-508x75 | 5 | 60 | 75 | |||
| 10121 | SHD-660x100 | 1 | 20 | Φ560mm / | 30 | 알루미늄 | Φ830mm / 110mm |
| 10122 | SHS-660x100 | 3 | 40 | 106 | 중부 셰프 스틸 | ||
| 10123 | SHW-660x100 | 5 | 60 | 136 | |||
| 10124 | SHDN-660x100 | 1 | 20 | 20 | 나일론 | ||
| 10125 | SHSN-660x100 | 3 | 40 | 92 | 중부 껍질 나일론 | ||
| 10126 | SHWN-660x100 | 5 | 60 | 120 | |||
| 10127 | SHSQN-660x100 | 3 | 40 | 85 | 나일론 | ||
| 10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
| 10141 | SHDN-822x110 | 1 | 30 | Φ710mm / | 25 | 나일론 | Φ916mm / 110mm |
| 10142 | SHSQN-822x110 | 3 | 60 | 130 | 중부 껍질 나일론 | ||
| 10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
| 10144 | SHSQN-822x110 | 3 | 60 | 100 | 나일론 | ||
| 10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
| 10151 | SHDN-916x110 | 1 | 50 | Φ800mm / | 45 | 나일론 | |
| 10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
| 10153 | SHWQN-916x110 | 5 | 150 | 235 |
응용 프로그램: 그것은 톱니 모양 알루미늄 및 ACSR 전도자를 톱니 모양 구조에 묶는 데 적합합니다. 압축 수갑, 회전 커넥터,
그리고 밧줄 연결 장치가 갈라짐을 통과 할 수 있습니다.
660mm의 알루미늄 합금 껍질은 네오프렌으로 씌울 수 있습니다.
1040mm 나일론 셰이브는 네오프렌으로 배열될 수 있습니다.
