송전선 종단용 케이블 메쉬 소켓 조인트 10-30KN
제품 개요

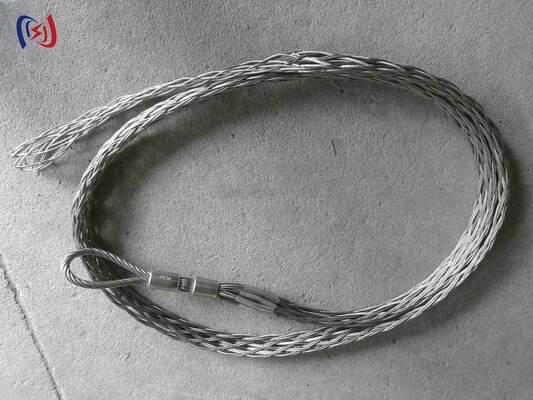

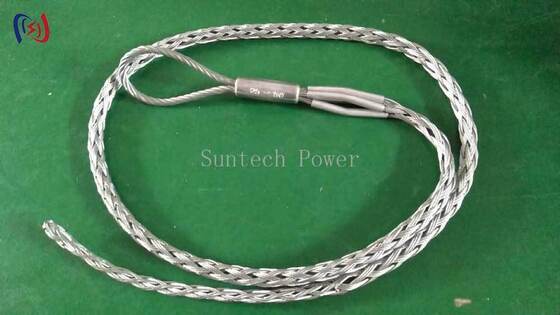

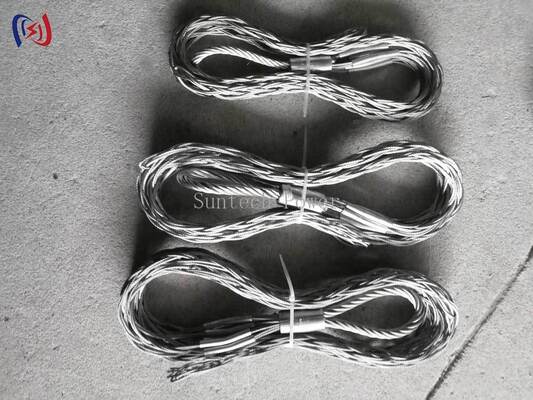

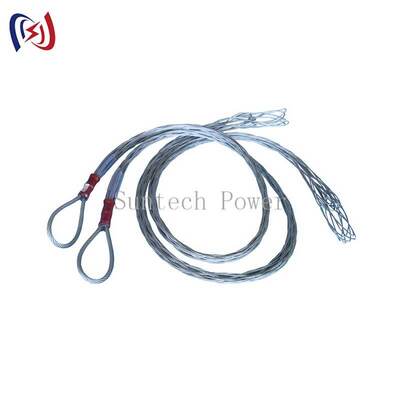

SWL 시리즈 케이블 메쉬 소켓 조인트는 10-30KN의 정격 하중과 Φ12-150mm의 적용 케이블 직경으로 전력 케이블 설치에 대한 신뢰할 수 있는 터미널 연결을 제공합니다. 강화 칼라 구조의 고강도 스테인리스 스틸 메쉬는 360° 균일한 그립을 제공하며, 열연 아연 도금 방식의 부식 방지 코팅은 해안 환경에 적합합니다. 가공선 종단, 변전소 케이블 연결 및 지중 케이블 조인트에 널리 사용됩니다.
기술 사양
|
품목 번호 |
모델 |
적용 케이블 직경 (mm) |
정격 하중 (KN) |
무게 (kg) |
|
21361 |
SWL-16 |
Φ12-16 |
10 |
0.8 |
|
21362 |
SWL-20 |
Φ16-20 |
10 |
0.8 |
|
21363 |
SWL-25 |
Φ20-25 |
15 |
1.0 |
|
21364 |
SWL-37 |
Φ25-37 |
15 |
1.0 |
|
21365 |
SWL-50 |
Φ37-50 |
15 |
1.0 |
|
21366 |
SWL-60 |
Φ50-60 |
25 |
2.4 |
|
21367 |
SWL-80 |
Φ60-80 |
25 |
2.4 |
|
21368 |
SWL-100 |
Φ80-100 |
25 |
2.4 |
|
21369 |
SWL-120 |
Φ100-120 |
30 |
2.6 |
|
21370 |
SWL-150 |
Φ120-150 |
30 |
2.6 |
응용 분야
· 가공 송전선 종단
· 변전소 케이블 연결
· 지중 케이블 조인트 및 인입
· 긴급 수리 및 임시 케이블 고정
제품 장점
· 360° 꼬임 와이어 메쉬 그립 — 꼬임 강철 메쉬는 모든 방향에서 균일한 압력으로 케이블을 잡아주어 인입 시 케이블 손상을 방지합니다.
· 40% 더 강한 고정력 — 고정력이 기존 커넥터보다 40% 강하며 설치는 30% 더 빠릅니다.
· 강화 칼라가 있는 고강도 스테인리스 스틸 — 강화 칼라 구조는 Φ12-150mm 케이블에 대한 신뢰할 수 있고 내구성 있는 연결을 보장합니다.
· 열연 아연 도금 코팅 — 부식 방지 코팅은 해안 환경 및 장기간 옥외 사용에 특히 적합합니다.
