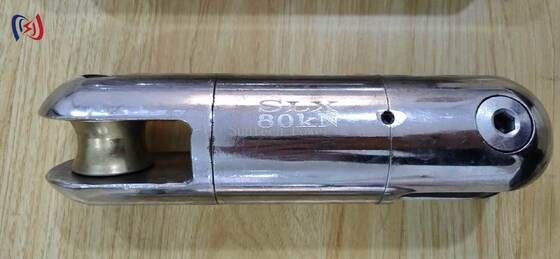

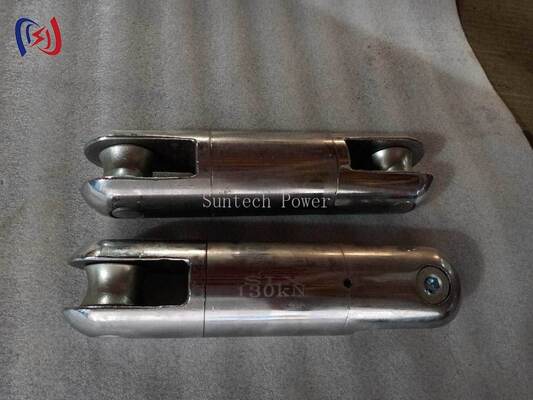

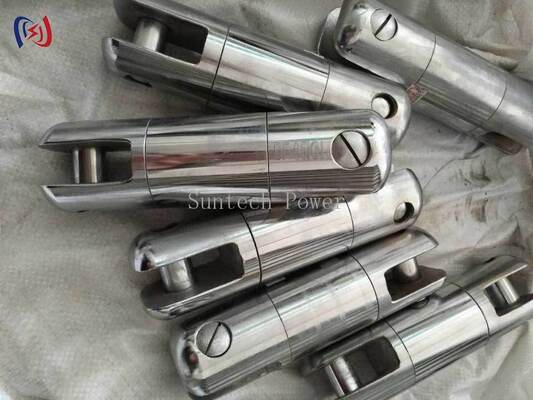

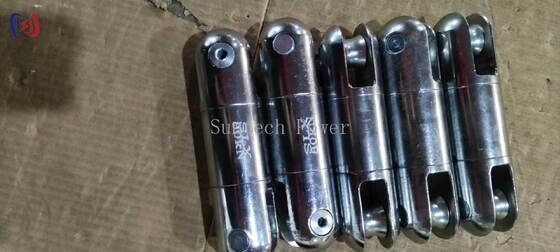

송전선 스턴딩용 중량 회전 관절 5-250KN
제품 개요
SLX 시리즈의 무거운 용도 회전 관절은 5KN에서 250KN까지의 등급 부하로 전송 라인 스트링 건설 및 유지 보수에 중요한 회전 연결 구성 요소입니다.그것은 원활하게 케이블 배치 방향을 변경하고 회전 감소하기 위해 360 ° 회전을 지원강화 된 베어링 시스템, 잠금 메커니즘 및 케이블 보호 설계와 함께 가조 된 철강 몸으로 구성되어 있으며, 상공 라인 스트링에 널리 사용됩니다.지하 케이블 당기 및 서브 스테이션 장비 연결.
기술 사양
|
제1항 |
모델 |
부하량 (KN) |
주요 크기 (mm) |
무게 (kg) |
|
17121 |
SLX-05 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |
SLX-8 |
80 |
57 |
2.40 |
|
17127 |
SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
신청서
· 상공 송전선 연결 및 유지보수
· 지하 케이블 당기 및 설치
· 서브 스테이션 장비 연결
· 회전되는 것을 방지하기 위해 케이블 라우팅의 방향 변경
제품 장점
· 360° 회전 능력원활한 회전으로 케이블의 회전 현상이 감소하고 끈과 당기는 과정에서 선도자의 정렬이 유지됩니다.
· 강화 된 베어링과 함께 도장 철강 몸체도장된 철강체체는 250KN까지의 극한 부하에 견딜 수 있으며, 무거운 용량 내구성을 위해 강화 된 베어링 시스템을 갖추고 있습니다.
· 케이블 친화적 인 둥근 가장자리둥근 가장자리는 케이블 껍질의 마찰을 방지하고 당기는 동안 접촉 표면을 보호합니다.
잠금 장치 및 안전 설계잠금 메커니즘은 우연한 단절을 방지하고, 높은 가시성 안전 표시와 긴 사용 기간을 위해 자기 윤활용 베어링이 있습니다.
