전력선용 고정 조인트 10-250KN 합금강
제품 개요

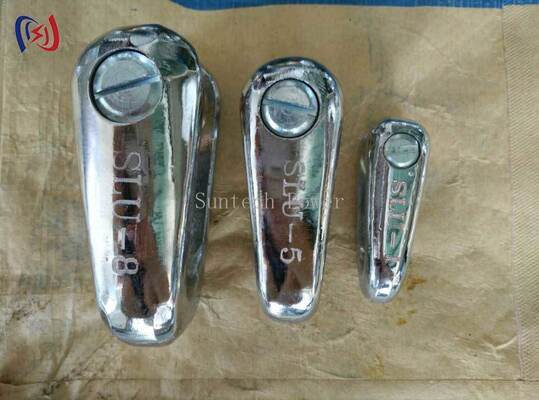

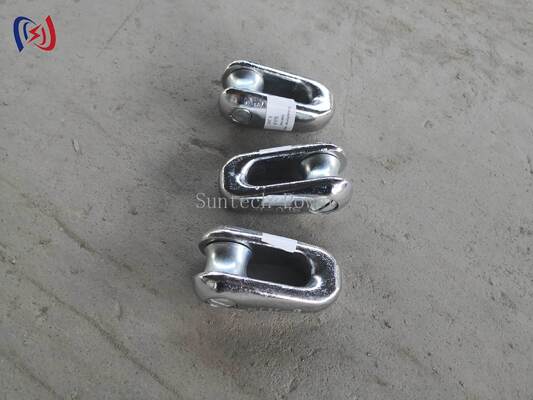

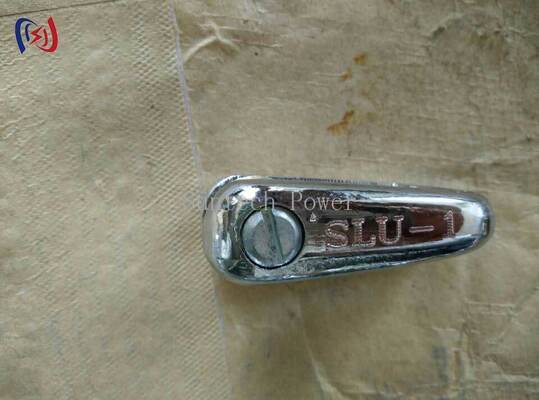

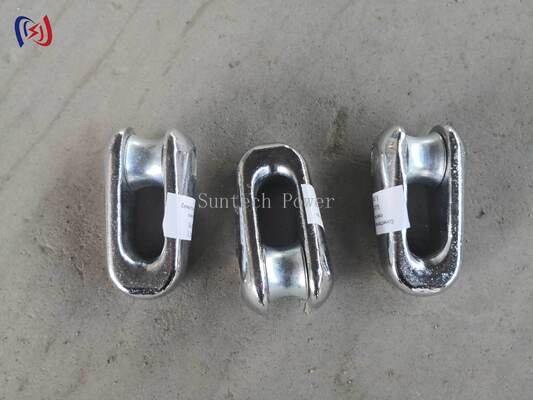

SLU 시리즈 고정 조인트는 정격 하중 10KN에서 250KN까지의 전력 전송 시스템에서 핵심적인 구조 연결 부품입니다. 타워 구조 연결, 크로스 암 설치, 애자 스트링 고정 및 임시 지지 시스템에 사용됩니다. 고품질 합금강으로 제작되었으며 정밀 가공 및 핫 딥 아연 도금 방식의 부식 방지 처리가 되어 있어, 정밀하게 맞춰진 접촉면은 균일한 하중 분배와 신뢰할 수 있는 구조적 무결성을 보장합니다.
기술 사양
|
모델 |
A (mm) |
B (mm) |
C (mm) |
d (mm) |
D (mm) |
E (mm) |
정격 하중 (KN) |
무게 (kg) |
|
SLU-1 |
36 |
68 |
18 |
10 |
14 |
29 |
10 |
0.2 |
|
SLU-3 |
37 |
76 |
20 |
12 |
17 |
31 |
30 |
0.22 |
|
SLU-5 |
50 |
96 |
23 |
18 |
19 |
42 |
50 |
0.6 |
|
SLU-8 |
56 |
110 |
28 |
20 |
22 |
50 |
80 |
0.8 |
|
SLU-10 |
59 |
126 |
30 |
22 |
26 |
54 |
100 |
1.2 |
|
SLU-13 |
61 |
134 |
32 |
24 |
27 |
56 |
130 |
1.3 |
|
SLU-15 |
63 |
138 |
37 |
27 |
28 |
58 |
150 |
1.4 |
|
SLU-25 |
80 |
178 |
44 |
30 |
35 |
72 |
250 |
3.0 |
|
SLU-28 |
80 |
178 |
44 |
30 |
35 |
72 |
280 |
3.0 |
|
SLU-32 |
85 |
186 |
42 |
30 |
38 |
80 |
320 |
3.9 |
적용 분야
· 송전선의 타워 구조 연결
· 크로스 암 설치 및 고정
· 애자 스트링 연결
· 건설 중 임시 지지 시스템
제품 장점
· 정밀 가공 접촉면 — 10-320KN 하중에서 조인트 전체에 걸쳐 균일한 하중 분배를 보장하며 완전하고 신뢰할 수 있는 구조적 무결성을 유지합니다.
· 강화된 응력 지점을 갖춘 고품질 합금강 — 영구적인 전력선 연결에서 내구성을 위해 주요 응력 지점이 강화되었습니다.
· 핫 딥 아연 도금 + 내후성 코팅 — 타워에서의 수십 년간의 옥외 서비스에 대한 뛰어난 부식 방지 성능을 제공합니다.
· 안전 잠금 및 빠른 조립 — 선택 사항인 비전도성 절연 방식 및 안전 잠금 메커니즘, 사전 드릴된 구멍 및 위치 슬롯으로 빠른 조립이 가능합니다.
