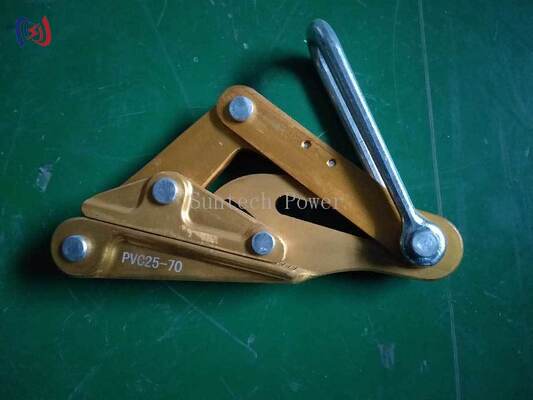

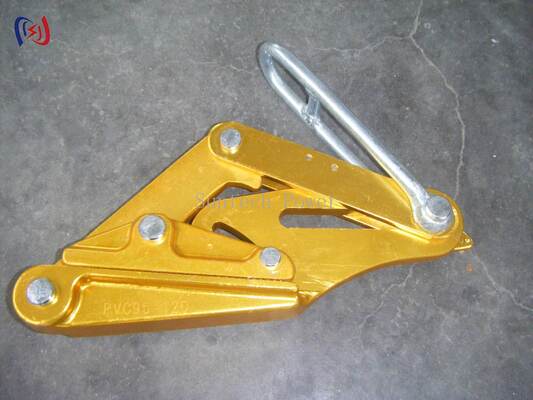

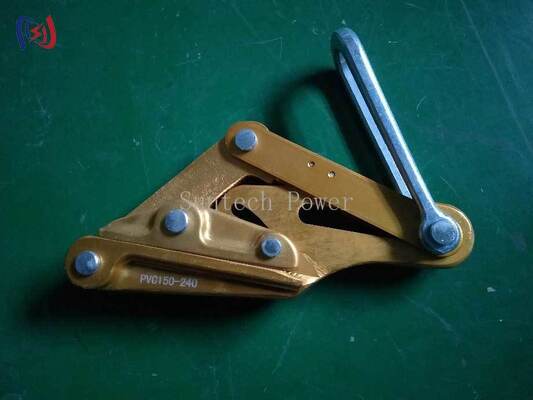

손상 없는 절연 도체 그리퍼 7075-T6 합금 자동 조임
제품 개요
SKJL 알루미늄 합금 절연 도체 그리퍼는 활선 작업용 전문 고정 장치입니다. 고강도 7075-T6 알루미늄 합금 본체와 티타늄 보강재, 그리고 절연 도체(ACSR, AAAC, ACCC, 25-400 sqmm)에 손상 없이 고정되는 자동 조임 턱 메커니즘을 특징으로 하며, 최대 80kN의 WLL을 제공합니다. 이 시리즈는 10-30KN의 정격 하중과 Φ10-Φ37mm의 전선 직경을 다루며, 종단 고정, 중간 수리 슬리브 설치, 도체 리프팅 및 임시 바이패스 회로 생성에 이상적입니다.
기술 사양
|
품목 번호 |
모델 |
정격 하중 (KN) |
적용 도체 (LG) |
적용 전선 직경 (mm) |
최대 개방 (mm) |
무게 (kg) |
|
13192 |
SKJL-1 |
10 |
25-70 |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
SKJL-1.5 |
15 |
95-120 |
Φ14-Φ20 |
22 |
3 |
|
13212 |
SKJL-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
SKJL-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
SKJLA-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
응용 분야
· 절연 도체의 종단 고정
· 중간 수리 슬리브 설치
· 도체 리프팅 및 임시 바이패스 회로 생성
· 활선 유지 보수 및 핫 스틱 작업
· 가공 송전선 인입 및 늘어짐 조정
제품 장점
· 고강도 7075-T6 알루미늄 합금 — 티타늄 보강재가 적용된 본체는 7-80kN의 WLL을 제공하면서도 단위당 무게는 1.0-4kg에 불과하여 활선 작업 중 작업자의 피로를 줄여줍니다.
· 마모 방지 그립 인서트 — 구리 합금 / UHMWPE 인서트는 클램핑 중 도체 절연체(ACSR, AAAC, ACCC, 25-400 sqmm)가 손상되는 것을 방지합니다.
· 자동 조임 턱 메커니즘 — 진동 및 하중 변화 시에도 고정력을 유지하는 자동 장력 보상을 제공하며, 기존 볼트식 클램프보다 30% 빠르게 설치됩니다.
· 통합 안전 래치 — 높은 곳에서의 작업 중 우발적인 풀림을 방지하며, 5000회 수명과 현장에서 교체 가능한 마모 패드(1분 이내 공구 없이 교체 가능)를 갖추고 있습니다.
· 부식 방지 코팅 — ISO 9227 C5-M 등급으로 해안 및 열악한 환경에 적합하며, IEEE 1217 준수 및 OSHA 1910.269 활선 작업 인증을 받았습니다.
