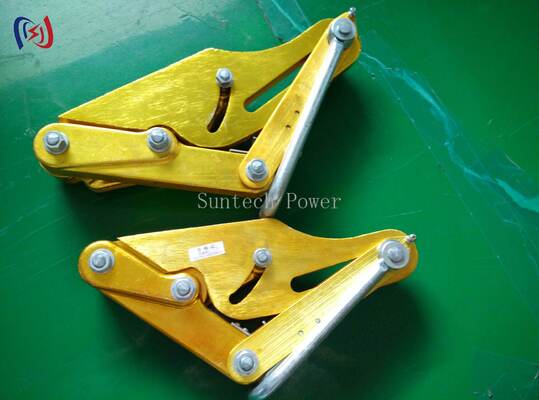

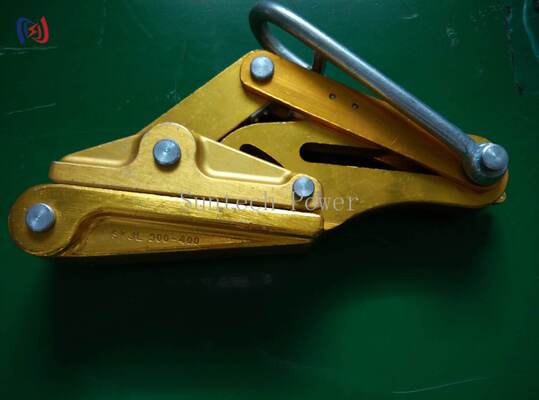

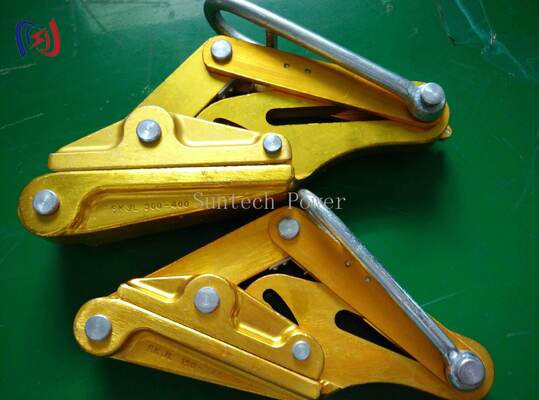

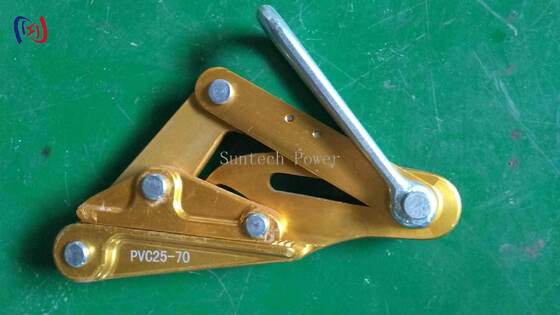

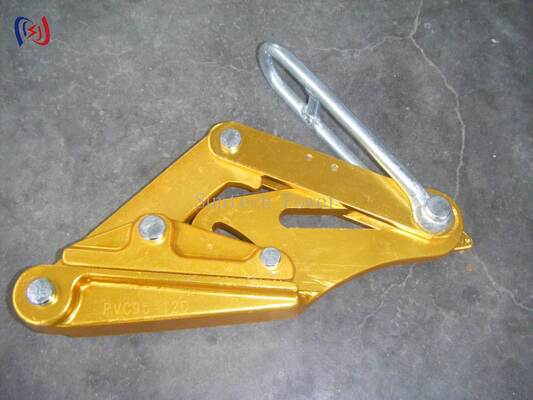

가공선 묶기를 위한 알루미늄 합금 절연 도체 그리퍼 10-30KN
SKJL 시리즈 알루미늄 합금 절연 도체 그리퍼(Com Along 클램프 또는 케이블 당김 클램프라고도 함)는 전력 건설 중 가공 송전선 스트링잉, 도체 처짐 조정 및 케이블 고정을 위해 설계된 전문 도구입니다. 중국 닝보의 Suntech Power에서 제조한 이 도체 그리퍼는 고강도 알루미늄 합금으로 단조되어 내구성과 가벼운 휴대성의 탁월한 균형을 제공합니다. 10KN~30KN의 정격 부하와 Φ10mm~Φ37mm의 적용 가능한 도체 직경을 포괄하는 5가지 모델로 제공되는 SKJL 시리즈는 일반적인 송전선 및 배전선 요구 사항을 모두 충족합니다. 절연 설계는 클램핑 및 인장 작업 중에 도체의 절연층이 그대로 유지되도록 보장하므로 현대식 절연 도체 응용 분야에 특히 적합합니다.
|
품목 번호 |
모델 |
정격 부하 |
적용 가능한 지휘자 |
와이어 직경 |
최대 오픈 |
무게 |
|
13192 |
SKJL-1 |
10 |
25-70 |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
SKJL-1.5 |
15 |
95-120 |
Φ14-Φ20 |
22 |
3 |
|
13212 |
SKJL-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
SKJL-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
SKJLA-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
재료:고강도 알루미늄 합금(단조)
표면 처리:양극 산화 처리 / 부식 방지 코팅
인증:ISO9001
보증:1년
포장:나무 케이스
MOQ:1세트
배달 시간:7~15일
지불 조건:신용장, 전신환
· 가공 송전선 도체 스트링 및 처짐 조정
· 전력선 건설 중 절연 도체 클램핑 및 고정
· 신규 라인 설치를 위한 타워 간 도체 인장
· 배전선 유지보수 및 수리작업
· 변전소 도체 당기기 및 위치 지정
· 광섬유 복합 가공지선(OPGW) 설치 지원
· 경량 알루미늄 합금 구조 —시리즈 전체에서 무게가 1.4~5KG에 불과한 그리퍼는 강철 대체품에 비해 작업자의 피로를 크게 줄여줍니다. 단조 알루미늄 합금 본체는 무게의 절반으로 강철과 비슷한 강도를 제공합니다.
· 절연 설계로 도체 보호 —클램프 본체와 그립 표면은 장력을 가하는 동안 도체 절연층의 손상을 방지하도록 설계되어 현대 절연 라인 설치에서 비용이 많이 드는 재작업의 일반적인 원인을 제거합니다.
· 넓은 도체 범위 적용 범위 —5개 모델은 LGJ25-70~LGJ500-630 도체와 Φ10mm~Φ37mm의 와이어 직경을 포괄하므로 단일 시리즈가 대부분의 표준 전송 및 배전 라인 사양을 지원할 수 있습니다.
· 고강도 단조 구조 —열간 단조 알루미늄 합금 본체는 안전 여유를 두고 최대 30KN의 정격 하중을 전달하여 심한 인장 조건에서도 안정적인 성능을 보장합니다.
· 간단한 1인 운영 —나사 조정 메커니즘을 통해 신속한 클램핑 및 해제가 가능하므로 스팬 간 설정 시간이 단축됩니다. 컴팩트한 크기로 제한된 타워 작업 공간에서도 쉽게 작동할 수 있습니다.
· 긴 현장 수명을 위한 부식 방지 —양극 산화 처리된 표면 처리는 습기, UV 및 극한 온도로부터 보호해 야외 보관 및 현장 조건에서 긴 서비스 수명을 보장합니다.
Q: 도체 그리퍼와 일반 클램프의 차이점은 무엇입니까?
답변: 실제로 이러한 유형의 도구에 대해 용어는 같은 의미로 사용됩니다. 둘 다 가공선을 묶는 동안 도체를 잡고 당기거나 장력을 가하는 장치를 말합니다. SKJL 시리즈는 도체 그리퍼와 함께 제공되는 클램프 역할을 하며 처짐 조정 및 와이어 당김 작업에 적합합니다.
Q: 이 그리퍼를 노출된(비절연) 도체에 사용할 수 있습니까?
답: 그렇습니다. 그리퍼의 설계는 특히 절연 도체에 적합하지만(부드러운 클램핑 표면은 절연층을 손상시키지 않음), 순알루미늄 및 강철 강화 도체(ACSR, AAC 등)에도 문제 없이 사용할 수 있습니다.
Q: 지휘자에게 적합한 모델을 어떻게 선택합니까?
A: 도체의 LGJ 지정 또는 외경을 사양표와 일치시키십시오. 예를 들어 LGJ-240 도체(Φ20-Φ25mm)는 SKJL-2(항목 13212)를 사용합니다. 확실하지 않은 경우 도체 직경이 "적용 가능한 전선 직경" 범위 내에 속하는 모델을 선택하고 정격 부하가 최대 인장력을 초과하는지 확인하십시오.
Q: 그리퍼에는 특별한 유지 관리가 필요합니까?
A: 최소한의 유지 관리가 필요합니다. 나사 메커니즘을 깨끗하게 유지하고 가볍게 윤활 처리하십시오. 해안이나 부식성 환경에서 사용한 후에는 깨끗한 물로 헹구십시오. 그립 표면의 마모 여부를 정기적으로 검사하십시오. 중요한 장력 적용 분야에 사용되는 도구에 대해서는 연간 재보정을 권장합니다.
Q: 이 시리즈가 처리할 수 있는 최대 도체 직경은 얼마입니까?
A: 가장 큰 모델인 SKJLA-3은 최대 개구부가 39mm인 최대 Φ37mm(LGJ500-630)의 도체를 수용합니다.
