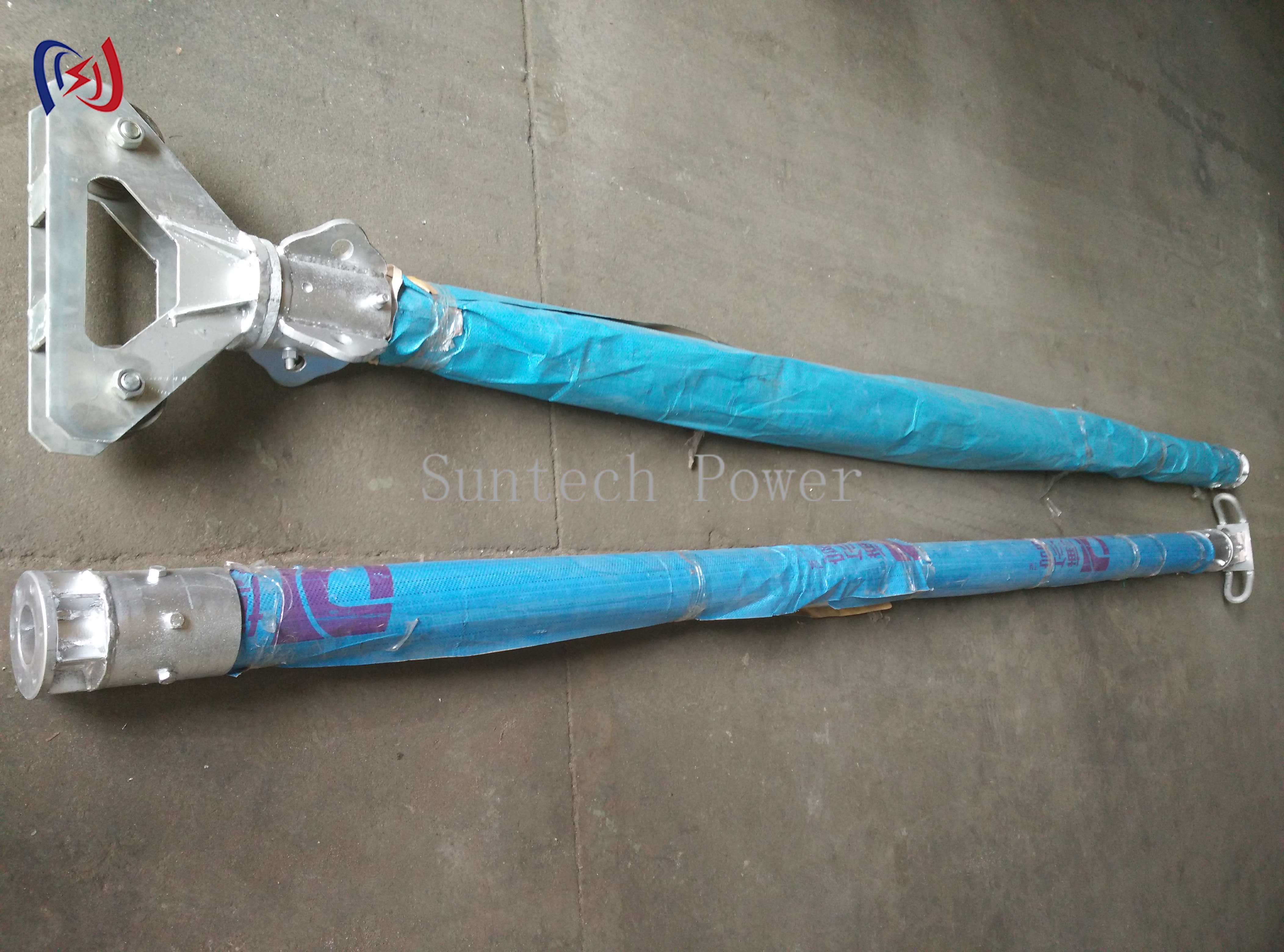

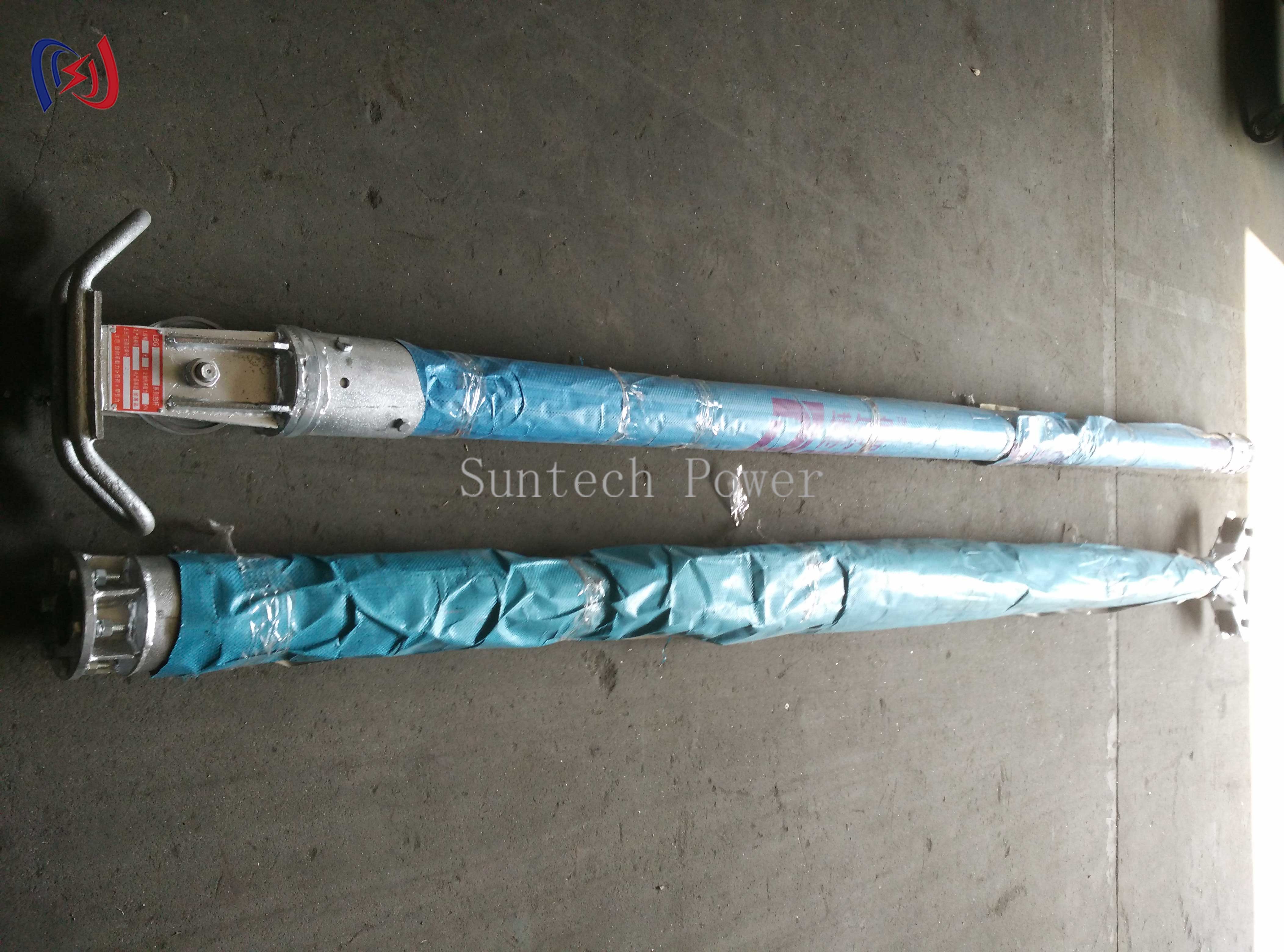

내부 서스펜션 리프팅을 위한 고강성 철강 튜버 질 스톨
특징:
내부-지고 튜버 진 폴은 전송 타워 건설 및 유지 보수에서 내부 서스펜션 응용 프로그램에 특별히 설계 된 고성능 리프팅 시스템입니다.견고 한 파이프 모양 의 설계 는 탁월 한 강도 와 무게 비율 과 특징 을 제공합니다:
고품질의 강철 또는 알루미늄 구조물, 선택적으로 가연화
작동 중 마찰을 줄이기 위해 부드러운 내부 벽 표면

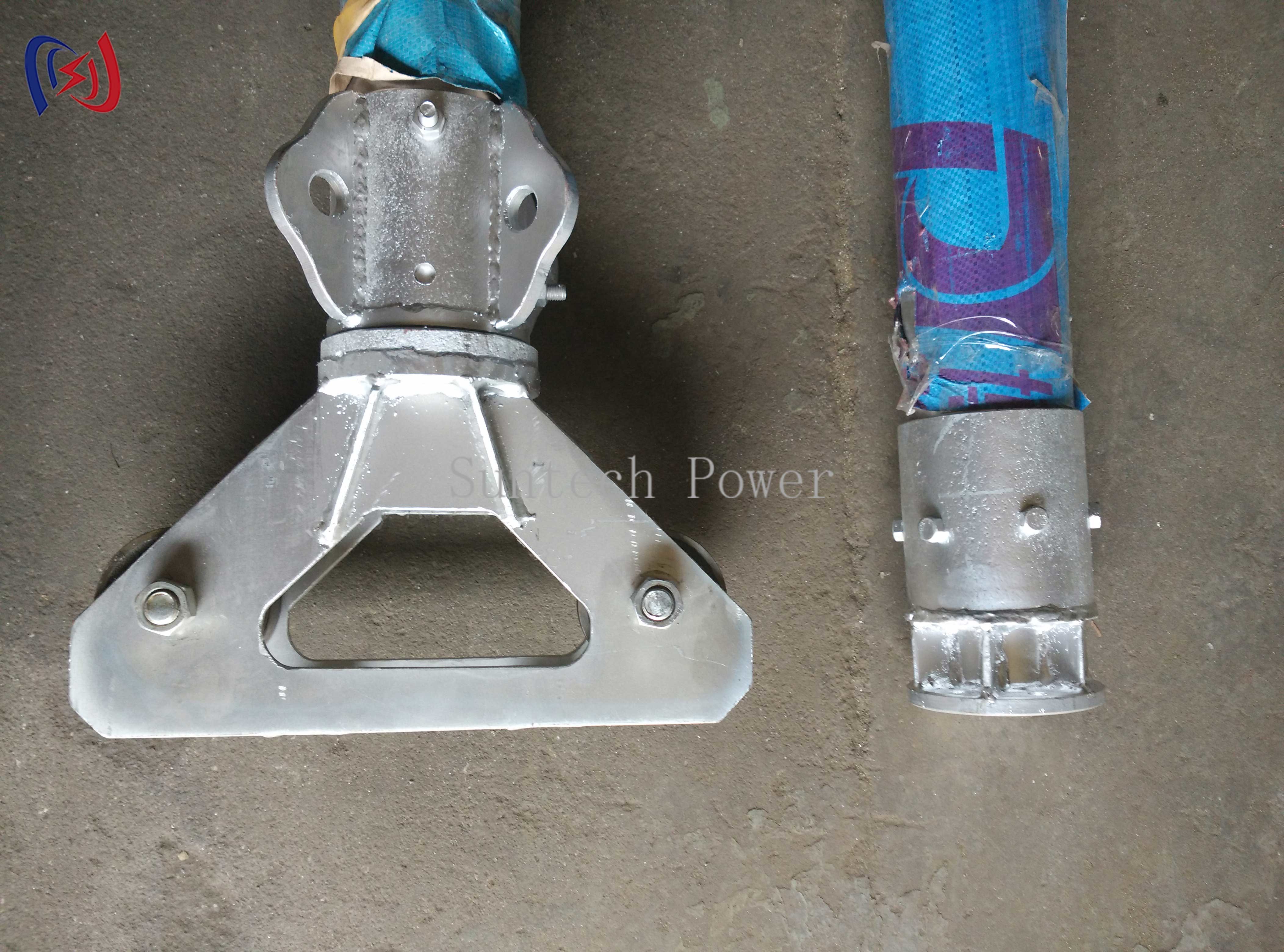

안전한 부하 고정을 위한 통합된 리프팅 럭

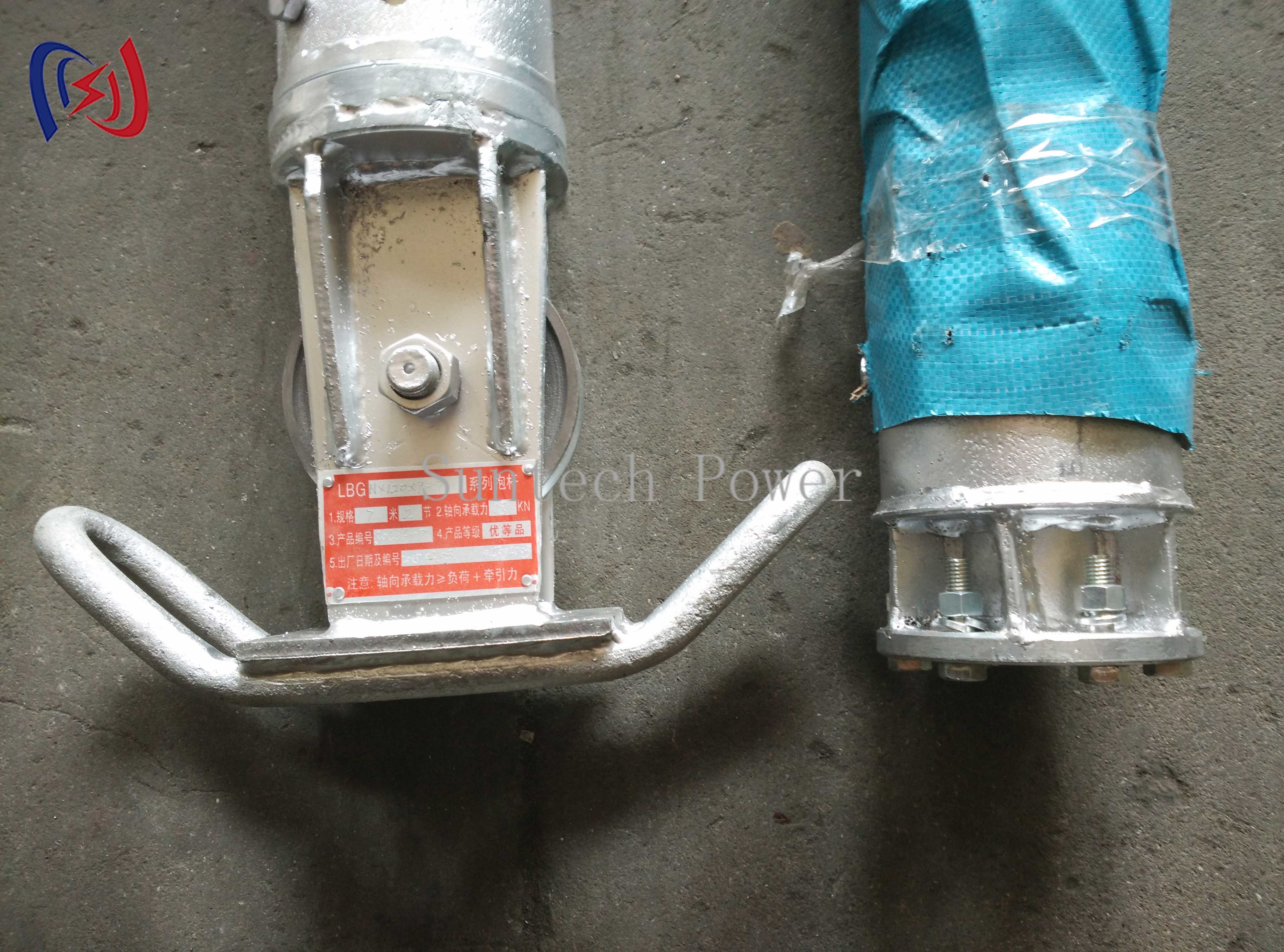

정밀 설계된 안정적 장착용 기판
해안 환경에 적합한 부식 저항성 마감
작동 원리:
튜브 모양 의 기둥 은 타워 구조 안 에 내부 로 매달려 있다

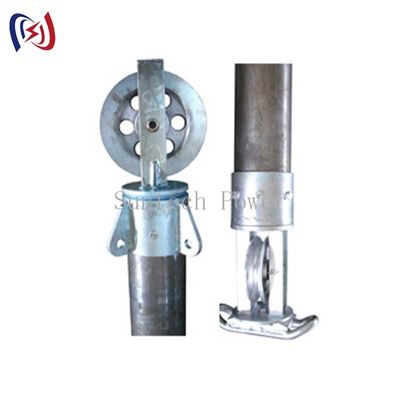

위에 장착 된 셰이브 조립 장치 는 들어올리기 케이블 을 안내 한다
부하는 기둥의 중심을 통해 수직으로 들어
안정화 가이드 상승 도중 로드 스윙을 방지
모듈형 설계는 건설이 진행됨에 따라 높이를 점진적으로 조정 할 수 있습니다.
응용 프로그램:
송신탑 설치 및 부품 설치
고전압 장비 유지보수
서브 스테이션 건설 프로젝트
전기통신 타워 조립
교량 케이블 설치
장점:
✔ 공간 효율적 인 설계 - 타워 의 발자국 내 에서 작동 한다
✔ 우수한 부하 조절 - 승강기 도중 경사적 움직임 이 최소화 된다
✔ 날씨 에 견딜 수 있는 건축물 - 모든 조건 에서 작동 한다
✔ 설치 시간 단축 - 최소한의 부품 을 사용하여 신속 한 조립
✔ 안전성 향상 - 외부 로 흔들리는 위험 요소 를 제거 한다
서비스 및 지원:
사이트별 엔지니어링 분석
각 단위에 대한 부하 시험 인증
설치 질문에 대한 24/7 기술 지원
사양
| 항목 번호 | 모델 |
길이 (M) |
직경*벽 (MM) |
수직 부하 (KN) |
안전 요인 (K) |
무게 (kg/m) |
| 03101 | LBNXG120 | 9-11 | 120x7 | 5-9 | 2.5 | 7.5 |
| 03111 | LBNXG150 | 9-11 | 150x6 | 10 ~ 15 | 2.5 |
