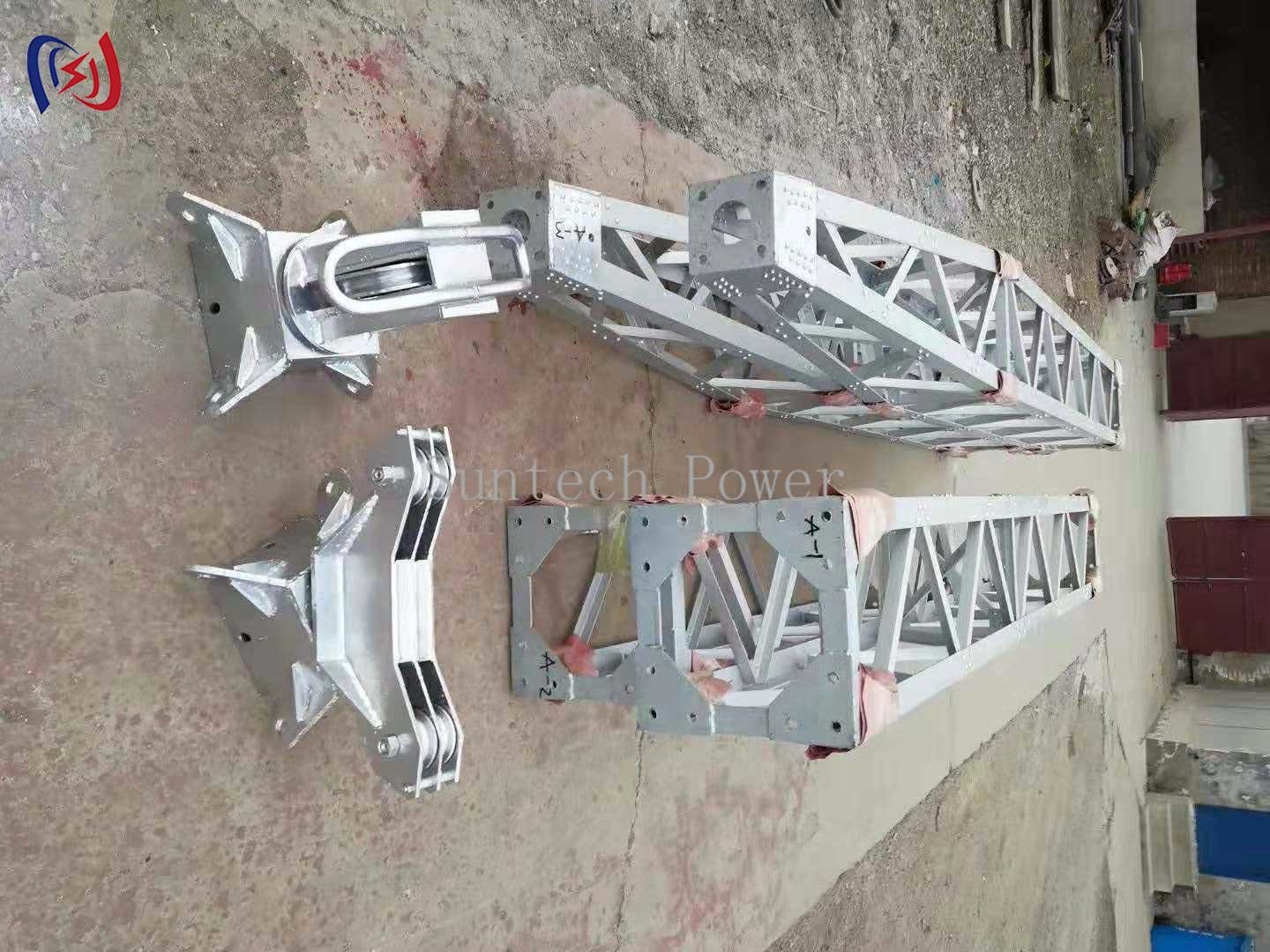

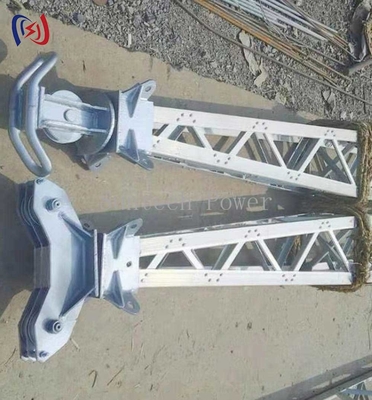

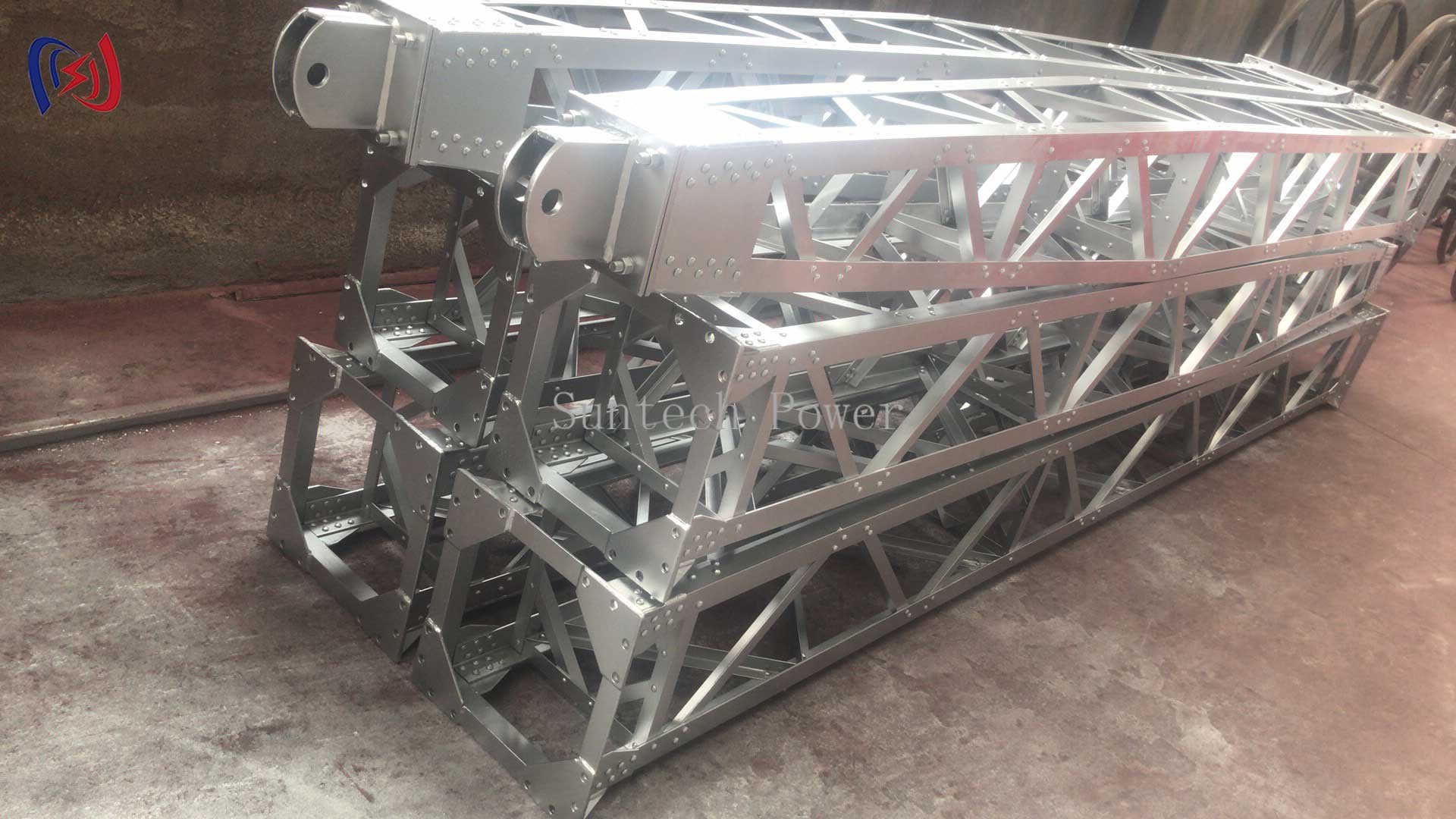

송전 타워 건설용 중량 내부식 래티스 진 스톨
특징:
내부-지중 된 라티스 진 폴은 안전하고 효율적인 전송 타워 건설 및 유지 보수를 위해 설계 된 전문 승강 시스템입니다.진열제철 또는 가벼운 알루미늄으로 제공됩니다., 무게를 최소화하면서 뛰어난 강도를 제공합니다. 시스템은 특징:
모듈로 된 구간을 통해 조정 가능한 길이 (일반적으로 5m ~ 20m)
안전 부하 부착을 위한 통합 기구점
장시간 야외 사용용 부각성 코팅
산업용 안전 표준을 충족하는 부하량 등급 부품
빠른 조립/해체를 위한 빠른 연결 하드웨어
안전성 증진을 위한 선택적 부하 모니터링 시스템
작동 원리:
이 진 스톨은 타워 구조 내에서 내부 서스펜션 시스템으로 작동합니다.
기둥은 특별히 설계 된 브래킷을 사용하여 타워 프레임 내부에 고정됩니다

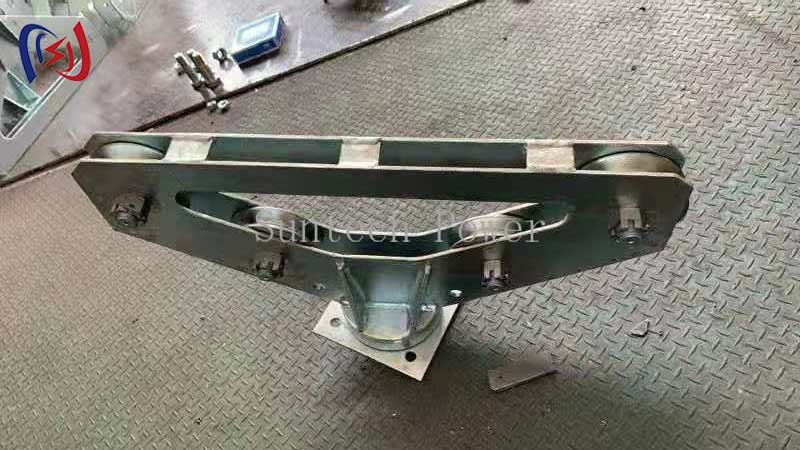

승강기 (수동 또는 동력) 는 상단 부분에 고정됩니다.
부하 는 탑 구조 의 중심 을 통해 수직 으로 들어갑니다
가이드 시스템 은 타워 구성 요소 의 정밀 위치 를 보장 한다
응용 프로그램:
송신탑 설치 및 유지보수
고전압 선 설치 프로젝트
셀 타워 건설 및 안테나 배치
교량 케이블 설치
풍력 터빈 유지보수
장점:
✔ 더 나은 안전 - 내부 서스펜션 은 흔들기 위험 을 줄여 준다
✔ 공간 효율성 - 타워 의 발자국 내 에서 작업
✔ 정확 한 배치 - 부품 의 정렬 에 대한 탁월 한 통제
✔ 적응력 - 모듈형 설계는 다양한 프로젝트 요구 사항에 적합합니다
✔ 내구성 - 오래 사용 할 수 있도록 날씨에 견딜 수 있는 재료
서비스 및 지원:
특정 프로젝트에 사용할 수 있는 엔지니어링 부하 계산
고유 한 작업 요구 사항을 충족시키기 위해 사용자 지정 구성
포괄적 인 검사 지침 포함
기술 자료
| 항목 번호 | 모델 |
범위 |
부문 (MM) |
주요 부분 |
부속품 |
수직 |
|
|
| 03131 | LBNX-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 13~38 | 2.5 | 10.5 |
| 03141 | LBNX-300B | 11-18 | 300*300 | 50*50*5 | 30*30*3 | 15-40 | 2.5 | 11.0 |
| 03151 | LBNX-400 | 12-20 | 400*400 | 50*50*5 | 30*30*3 | 14-43 | 2.5 | 14.6 |
| 03511 | LBNX-500A | 12-20 | 500*500 | 60*60*5 | 30*30*3 | 34~75 | 2.5 | 18 |
| 03515 | LBNX-500B | 14-22 | 500*500 | 60*60*5 | 40*40*3 | 2.5 | 20 | |
| 03521 | LBNX-500C | 15~23 | 500*500 | 70*70*6 | 40*40*3 | 42.88 | 2.5 | 21 |
| 03525 | LBNX-500D | 17-25 | 500*500 | 70*70*6 | 50*50*4 | 2.5 | 22 | |
| 03531 | LBNX-600A | 15~23 | 600*600 | 60*60*6 | 40*40*3 | 38.75 | 2.5 | 20 |
| 03535 | LBNX-600B | 17-25 | 600*600 | 70*70*6 | 40*40*3 | 2.5 | 21 | |
| 03541 | LBNX-600C | 17-25 | 600*600 | 70*70*6 | 50*50*4 | 58.119 | 2.5 | 22 |
| 03545 | LBNX-600D | 17-25 | 600*600 | 75*75*6 | 50*50*4 | 2.5 | 24 | |
| 03601 | BNX-300 | 10 ~ 15 | 300*300 | 50*50*5 | 30*30*3 | 17-35 | 2.5 | 33 |
| 03602 | BNX-400 | 12-16 | 400*400 | 50*50*5 | 30*30*3 | 29-51 | 2.5 | 43 |
| 03603 | BNX-500 | 16~24 | 500*500 | 63*63*6 | 30*30*3 | 41-93년 | 2.5 | 54 |
| 03604 | BNX-600 | 16-32 | 600*600 | 70*70*6 | 40*40*4 | 72-221 | 2.5 | 63 |
| 03605 | BNX-700 | 20~32 | 700*700 | 80*80*6 | 40*40*4 | 115-294 | 2.5 | 75 |
