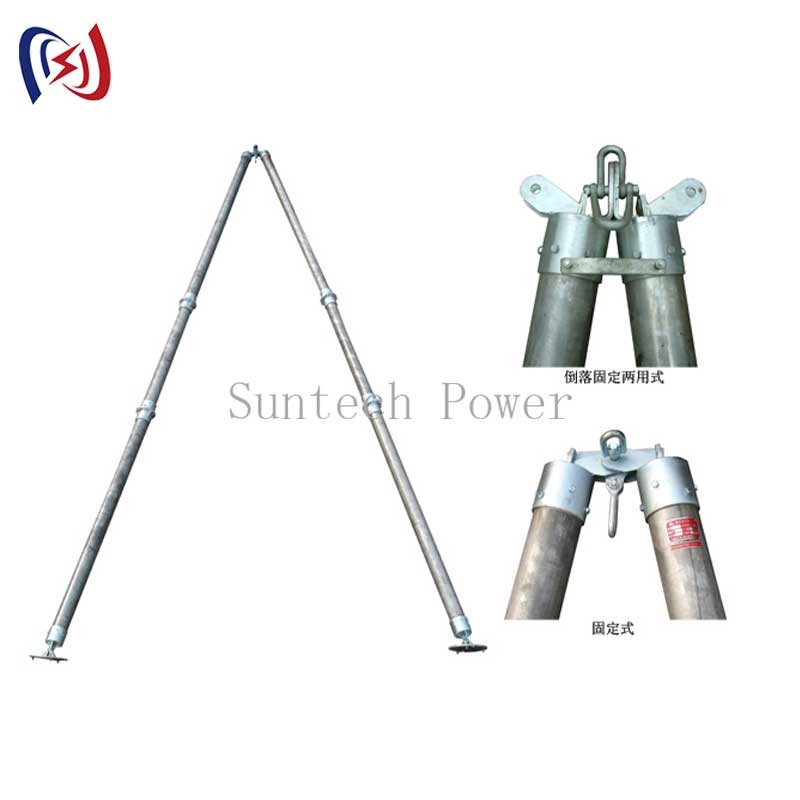

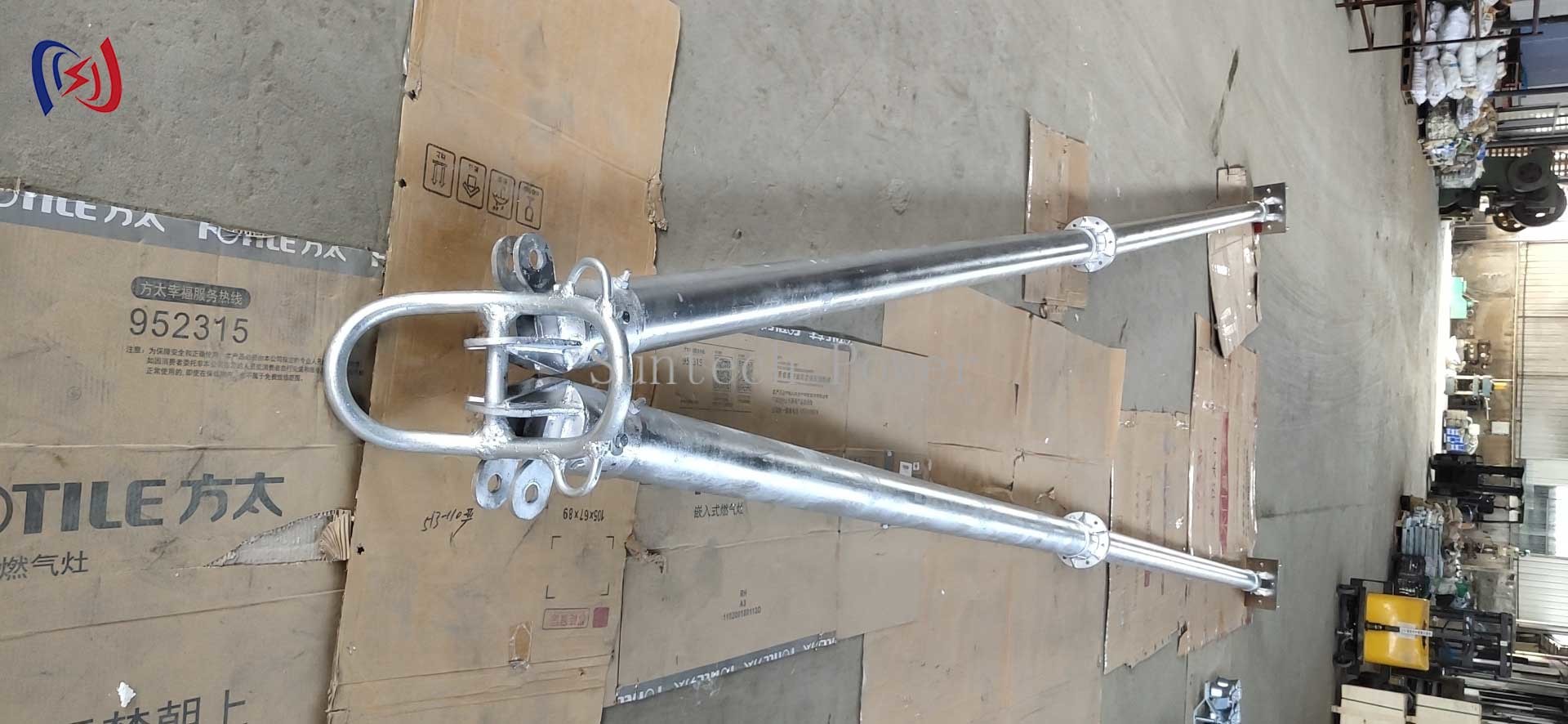

송전탑 건설용 엔지니어링 튜브형 A-프레임
특징:
A자형 튜브형 깅 폴은 송전탑 건설 및 유지 보수에서 안정성과 높은 하중 용량을 위해 설계된 고강도 리프팅 시스템입니다. 튜브형 A-프레임 구조는 뛰어난 강도를 제공하며 다음과 같은 특징을 가지고 있습니다:
부식 방지를 위한 선택적 아연 도금 처리된 고급 강철 또는 알루미늄 구조
리프팅 시 향상된 안정성을 위한 넓은 베이스 구성

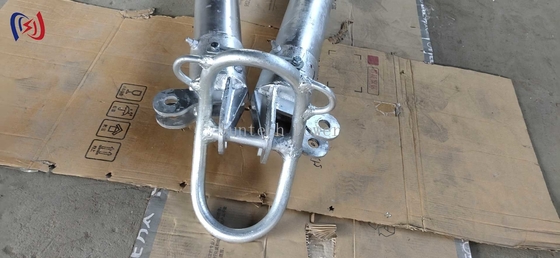

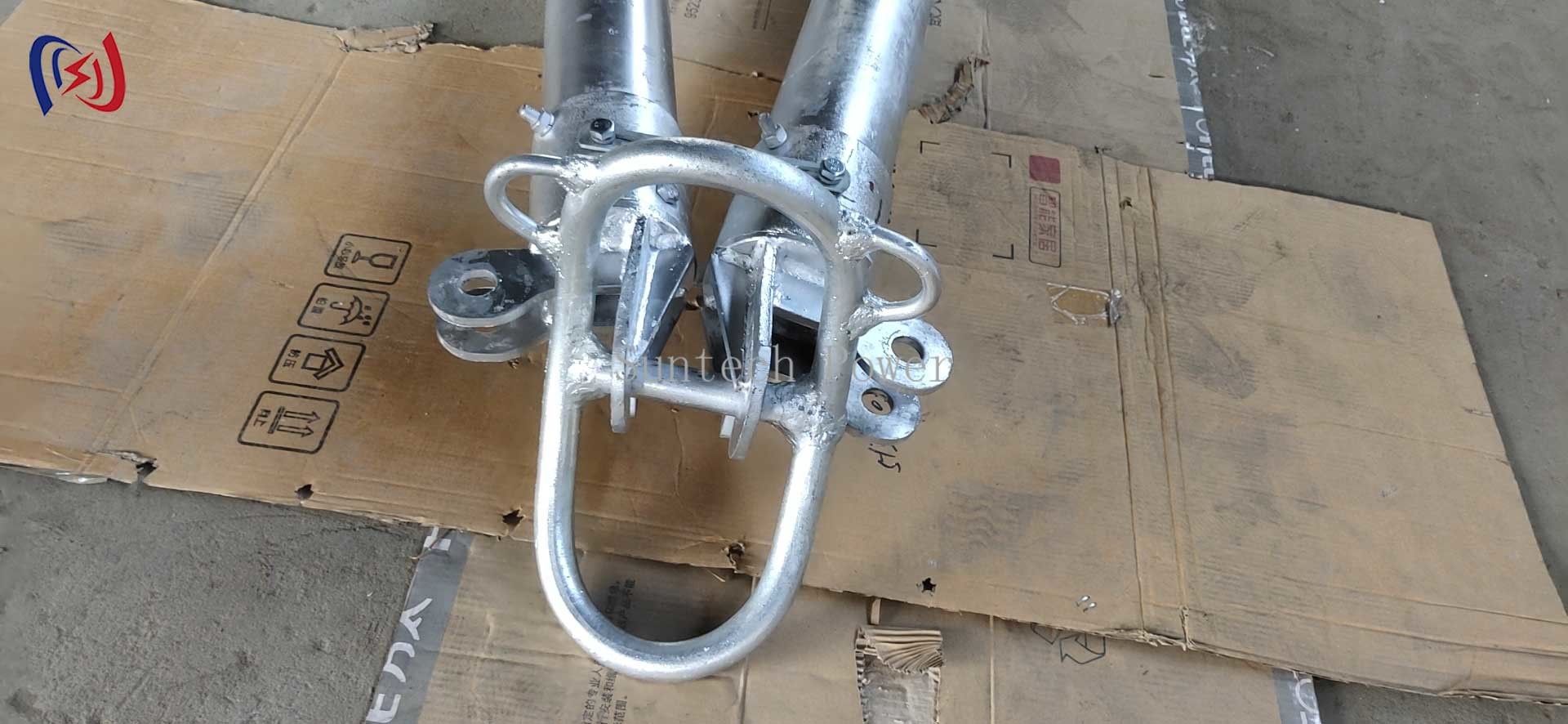

안전한 하중 부착을 위한 통합 리깅 포인트
마찰 및 마모 감소를 위한 부드러운 내부 케이블 가이드
디지털 판독 기능이 있는 선택적 하중 모니터링 시스템
빠른 조립 및 분해를 위한 퀵 커넥트 하드웨어
작동 원리:
A-프레임 베이스는 안정적인 기초 또는 타워 구조에 고정됩니다.
가이 와이어(사용 시)는 추가적인 측면 지지력을 제공합니다.
호이스팅 메커니즘(수동 또는 전동)이 정점에 장착됩니다.
하중은 A-프레임의 두 다리 사이에서 수직으로 들어 올려집니다.
가이드 롤러는 제어된 움직임을 보장하고 흔들림을 방지합니다.
응용 분야:
송전탑 설치 및 유지 보수
고전압선 설치 및 가선
변전소 장비 리프팅
통신 타워 조립
교량 케이블 및 구조물 설치
장점:
✔ 뛰어난 안정성 – A-프레임 디자인은 전도 및 측면 하중에 저항합니다.
✔ 더 높은 하중 용량 – 단일 폴 시스템보다 더 무거운 무게를 지원합니다.
✔ 정밀 제어 – 대형 타워 구성 요소 정렬에 이상적입니다.
✔ 내구성 있는 구조 – 장기간 사용을 위한 내후성 재료
서비스 및 지원:
특정 프로젝트 요구 사항에 대한 엔지니어링된 하중 계산
고유한 응용 분야에 사용할 수 있는 맞춤형 제작
포괄적인 검사 및 유지 보수 지침
사용 및 특성
송전 및 배전선 엔지니어링, 슬링 타워 재료, 포지셔닝 풀리 세트 사용에 사용됩니다.
단일 암 스타일을 채택하여 방향 제한 없이 편리하게 사용할 수 있습니다.
주요 재료는 직각 알루미늄 티타늄 합금 단면을 채택하고, 리벳 조인트로 제작되어 휴대 가능하고 내구성이 뛰어납니다.
| 품번 | 모델 |
길이 (M) |
직경*벽 (MM) |
수직 하중 (KN) |
안전율 (K) |
무게 (KG/M) |
| 03311 | LBGR120A | 6-9 | 120x7 | 17-30 | 2.5 | 7.5 |
| 03321 | LBGR150A | 8-13 | 150x6 | 13-31 | 2.5 | 8 |
