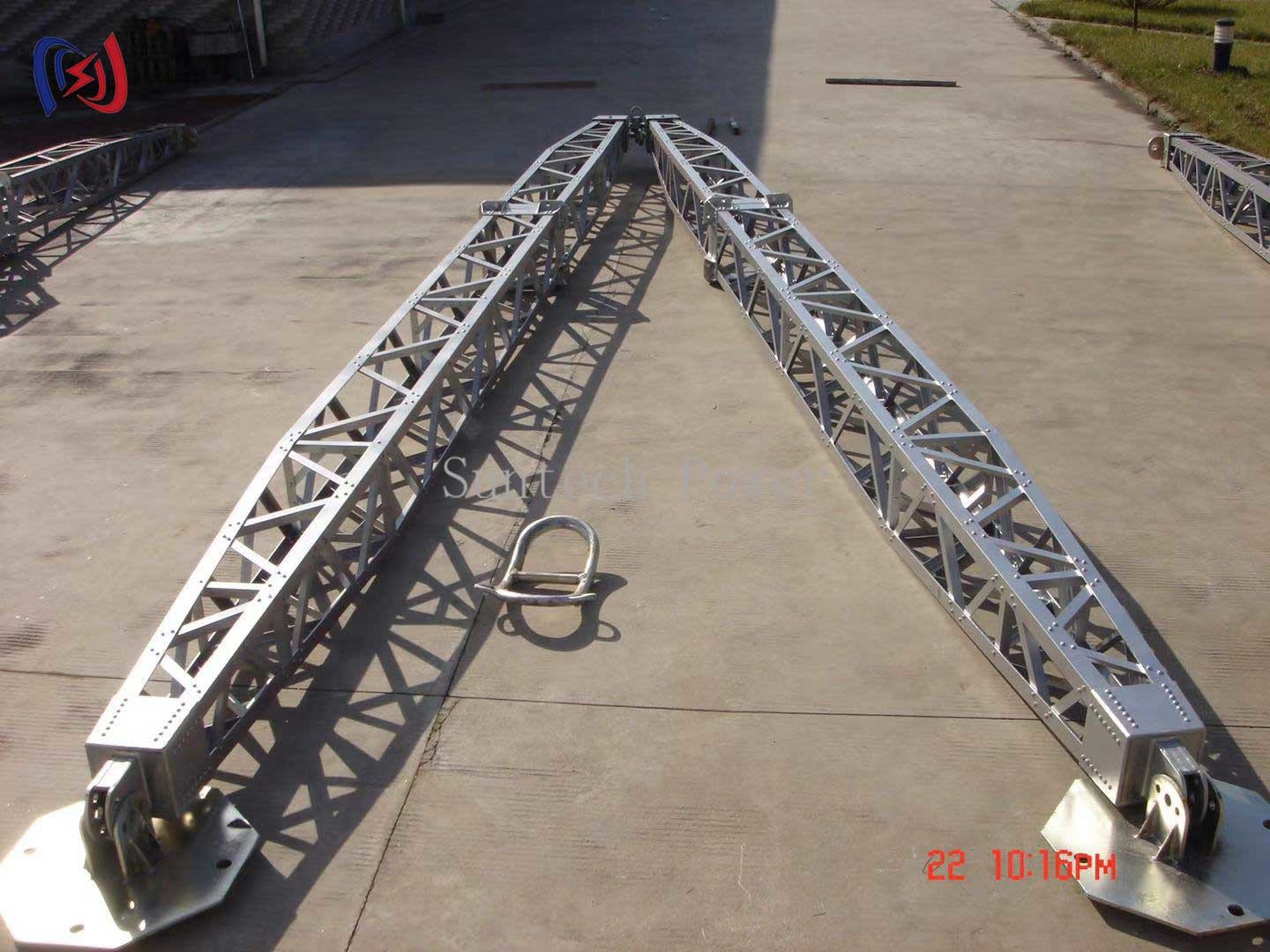

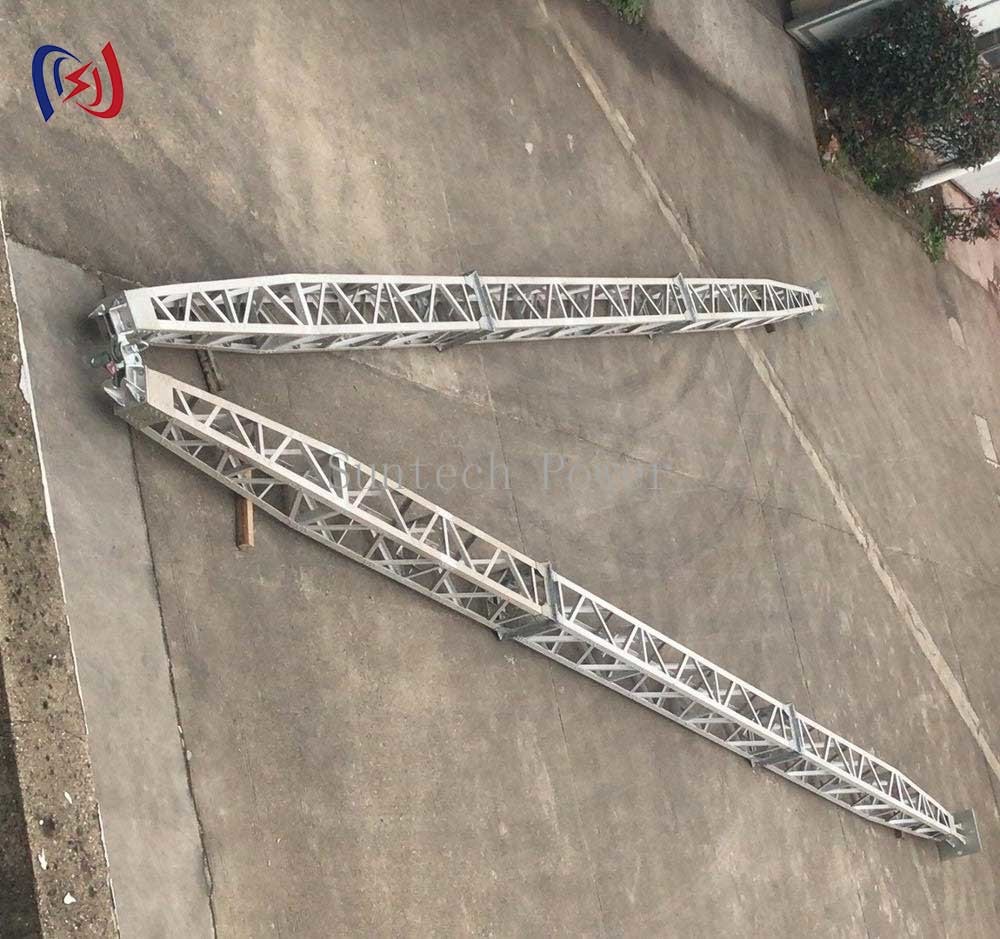

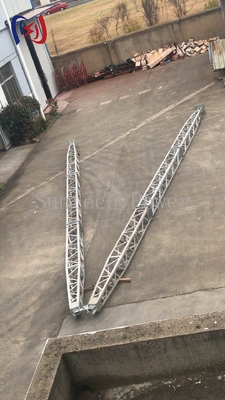

무거운 짐을 들어 올리기 위한 설계된 A형 격자 진 스톨
특징:
A-Shape Lattice Gin Pole는 송전 타워 설치, 유지 보수 및 고전압 라인 설치를 위해 특별히 설계된 무거운 업무를 수행하는 리프팅 시스템입니다.그 특징적 인 A 프레임 설계 는 단일 극 시스템 과 비교 할 때 우월 한 안정성 과 부하 운반 능력 을 제공한다주요 특징은 다음과 같습니다.
고강성 건축물: 진열 된 강철 또는 경량 알루미늄 으로 사용 가능
모듈 라티스 디자인: 쇄쇄 섹션은 빠른 조립 및 높이 조정 (일반적으로 6m ~ 25m) 을 허용합니다.
폭 넓은 기본 안정성: A 프레임 구성은 무거운 리프트 도중 굽는 것을 방지
통합 리깅 포인트: 정확한 부하 조절을 위한 여러 가지 고정 포인트
안전 잠금 메커니즘: 자동 구부러기 시스템 사고 방출을 방지
선택용 액세서리: 로드 셀, 가이브 와이어 키트 및 로테이션 시스템 포함
작동 원리:
A-프레임 기반 타워 기초 또는 지원 구조에 고정됩니다
가이 와이어 (이용 될 경우) 추가 측면 안정성 제공
호스팅 메커니즘 (수동 체인 호스팅 또는 동력 린치) 은 꼭대기에 장착됩니다.
A-프레임의 두 다리 사이에 수직으로 부하를 들어
가이드 롤러 는 원활 한 작동 을 보장 하며 부하 의 흔들림 을 방지 한다
응용 프로그램:
송신탑 설치 및 부품 설치
고전압 선도자 밧줄 작업
서브 스테이션 장비의 들어올림 및 배치
셀 타워 안테나 설치
다리 케이블 설치 프로젝트
장점:
✔ 우수한 안정성 - A 프레임 설계 는 옆부 로드와 바람 의 힘 에 저항 한다
✔ 더 높은 부하 용량 - 일반적으로 단극 시스템의 1.5-2배 용량
✔ 정확 한 제어 - 무거운 타워 부품 을 정렬 하기 위해 훌륭 하다
✔ 적응 가능한 구성 - 모듈형 설계는 다양한 프로젝트 요구 사항에 적합합니다
서비스 및 지원:
현장별 엔지니어링 계산 가능
특수 용도로 주문제조
완전 한 검사 및 유지보수 설명서
설명 하십시오.

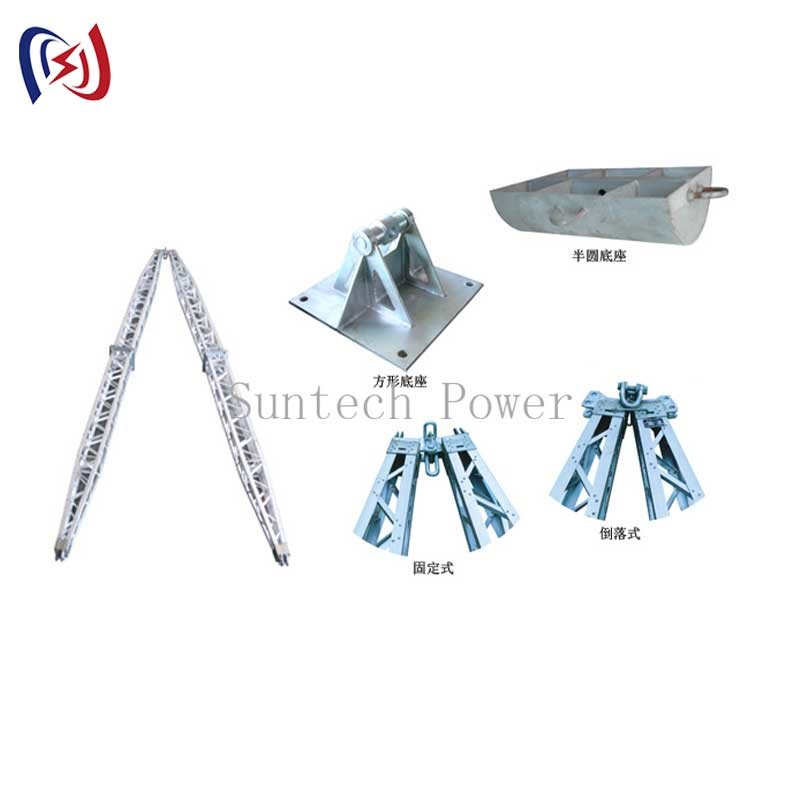

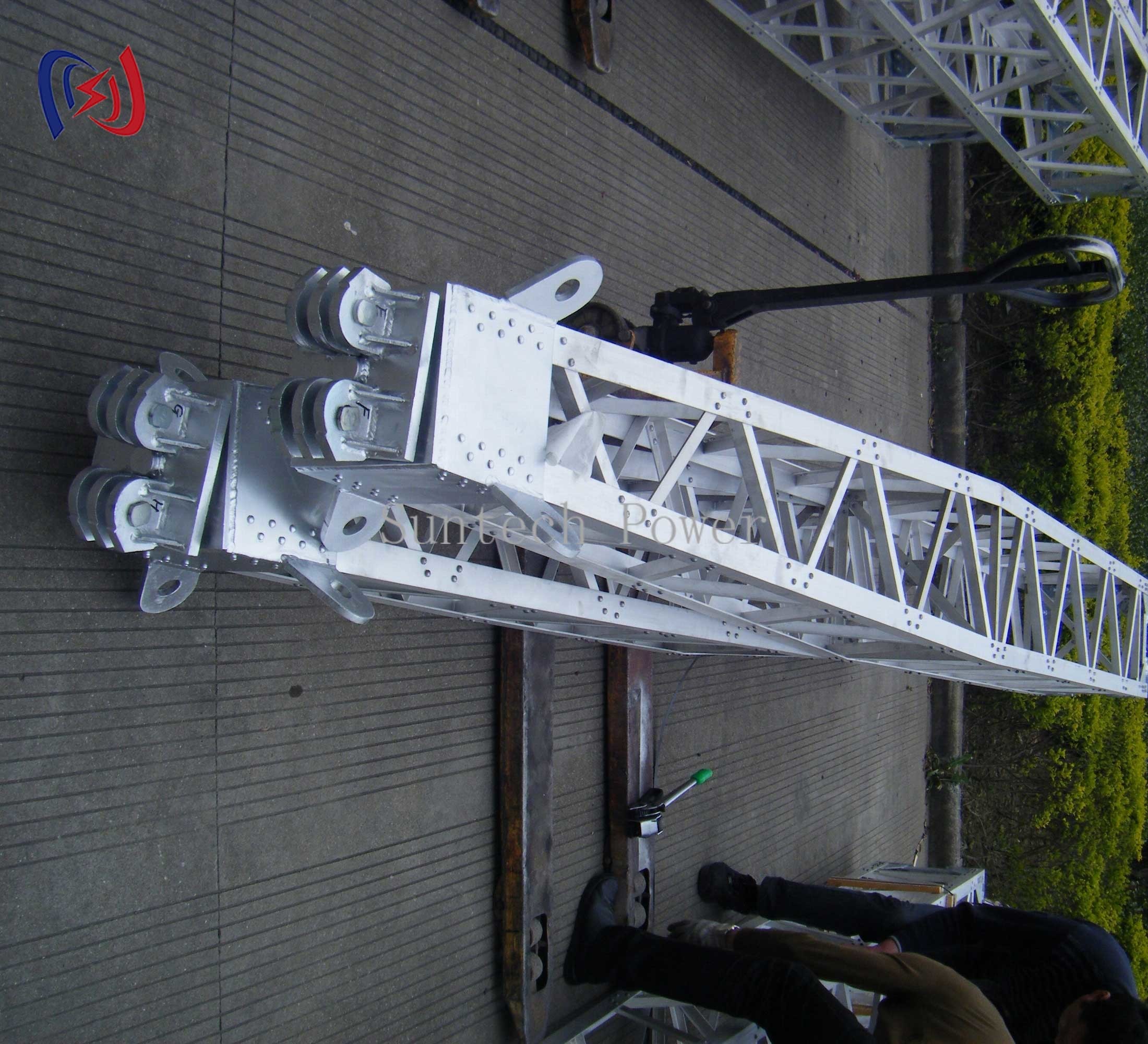

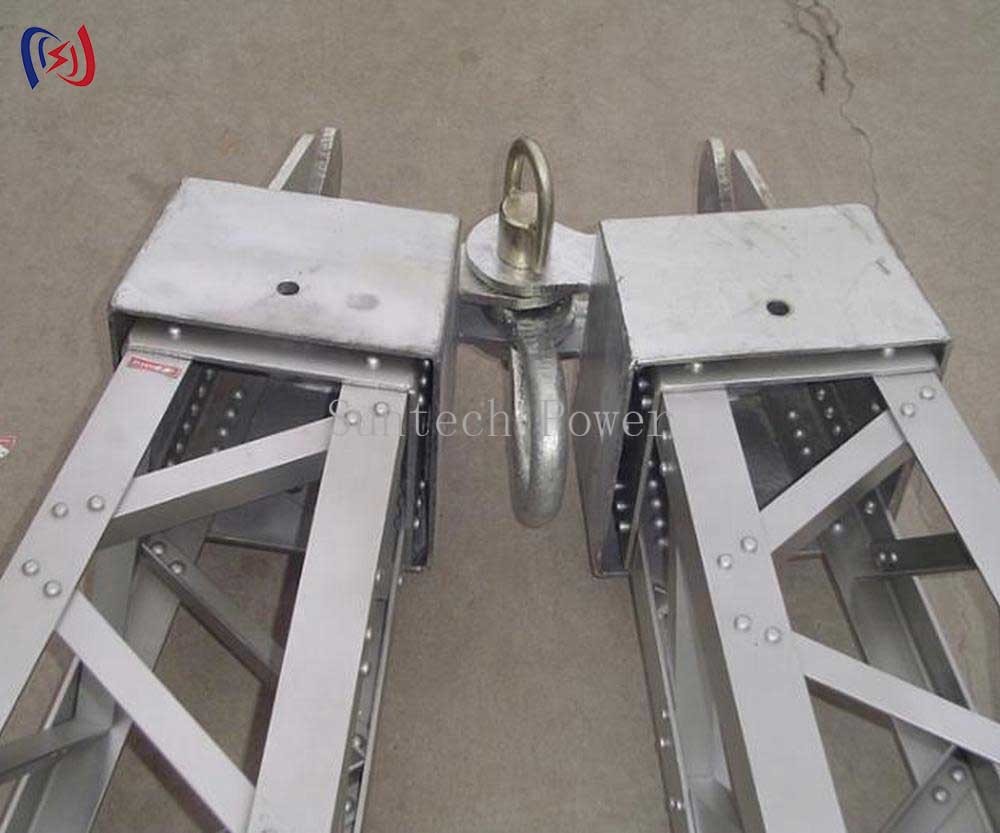

진 스톨의 머리 부분은 뒤집어지고 진 스톨의 밑부분은 반구 또는 사각형입니다. 주문할 때 이 점을 참고해야 합니다.
03361-03445는 알루미늄 합금 물질입니다. 03611-03615는 망간제철 물질입니다.
| 제1항 | 모델 | 범위 (M) | 부문 (MM) | 주요 부품 크기 (MM) | 부속품 크기 (MM) | 수직 부하 (KN) | 안전 요인 (K) | 무게 (kg/m) |
| 03361 | LBR-250 | 8-13 | 250*250 | 50*50*4 | 25*25*3 | 72-26 | 2.5 | 10.5*2 |
| 03371 | LBR-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 90-26 | 10.5*2 | |
| 03380 | LBR-300B | 300*300 | 50*50*5 | 30*30*3 | 11.0*2 | |||
| 03381 | LBR-350 | 8-16 | 350*350 | 50*50*5 | 30*30*3 | 120-35 | 10.5*2 | |
| 03391 | LBR-400A | 11-18 | 400*400 | 50*50*5 | 30*30*3 | 147-38 | 11.0*2 | |
| 03401 | LBR-400B | 400*400 | 60*60*5 | 30*30*3 | 14.6*2 | |||
| 03411 | LBR-500A | 13-20 | 500*500 | 60*60*5 | 30*3*3 | 162-81 | 18*2 | |
| 03415 | LBR-500B | 500*500 | 60*60*5 | 40*40*3 | 20*2 | |||
| 03421 | LBR-500C | 500*500 | 70*70*6 | 40*40*3 | 256-127 | 21*2 | ||
| 03425 | LBR-500D | 500*500 | 70*70*6 | 50*50*4 | 22*2 | |||
| 03431 | LBR-600A | 15-22 | 600*600 | 60*60*6 | 40*40*3 | 171-96년 | 20*2 | |
| 03435 | LBR-600B | 600*600 | 70*70*6 | 40*40*3 | 21*2 | |||
| 03441 | LBR-600C | 600*600 | 70*70*6 | 50*50*4 | 275-150 | 22*2 | ||
| 03445 | LBR-600D | 600*600 | 80*80*6 | 50*50*4 | 24*2 | |||
| 03611 | GBR-300 | 10 ~ 15 | 300*300 | 50*50*5 | 30*30*3 | 75-35 | 33*2 | |
| 03612 | GBR-400 | 12-18 | 400*400 | 56*56*5 | 30*30*3 | 100~75 | 43*2 | |
| 03613 | GBR-500 | 14~24 | 500*500 | 63*63*5 | 40*40*4 | 185 ~ 125 | 54*2 | |
| 03614 | GBR-600 | 16-26 | 600*600 | 70*70*6 | 40*40*4 | 420~145 | 63*2 | |
| 03615 | GBR-700 | 18-28 | 700*700 | 80*80*6 | 50*50*4 | 600~230 | 75*2 |
