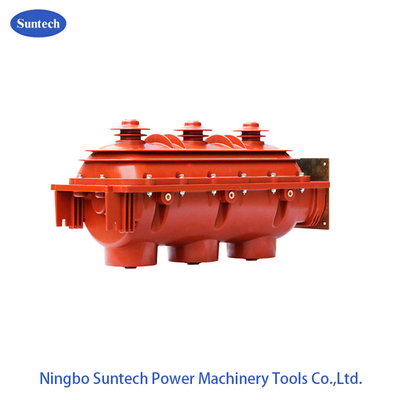

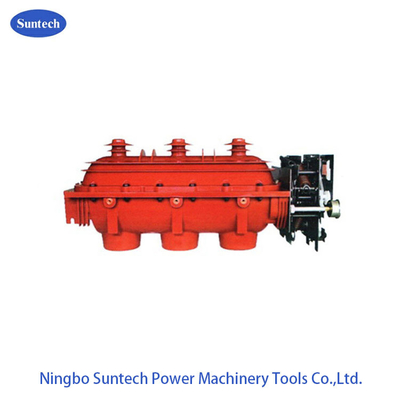

실내 고전압 SF6 가스 절연 부하 차단 스위치

실내 AC 고전압 SF6 가스 단열 로드 브레이크 스위치

FLN 타입 실내 고전압 AC 로드 브레이커 스위치는 국제적인 새로운 기술을 참조하고 중국의 전기 전력 시스템에서 관련 표준에 따라 스위칭 장비를 개발합니다.IEC420에 완전히 부합하는 성능 지표, 694,129 및 국가 표준 GB3804-20045kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" 이것은 주요 스위칭 요소 RMU입니다. 로드 브레이커 스위치는 게이트, 서브 게이트, Earthing의 다기능 중압 스위치 기기입니다.완전히 밀폐 된 에포кси 樹脂 하우징의 구조를 강화하는 SF6 가스로 가득,0.05MPa, 위의 세 가지 기능을 달성하기 위해 최소한의 부품으로 제품 품질을 보장하고 안정성을 향상시키고 유지 보수 없이 정상 조건에서 20년 이상 안전하게 작동 할 수 있습니다.

기본 기능 과 특징

1로드 브레이커 스위치는 다음의 세 가지 유형의 작동 상태와 함께 이중 파열, 회전 이동식 접촉 구조를 적응합니다. 닫기, 열기, Earthing.

2SF6 가스를 활 소멸 및 단열 매체로 사용하여, 상부 및 하부 하우징에 의해 주 회로 밀폐 epoxy 배열, 전도 기능은 외부 영향에 의해 영향을받지 않습니다.

3좋은 안전 성능. 내부 아크가 발생하면, 하우징은 내부 구조의 약한 지점을 가지고, 그것은 열기 위해 서둘러 것입니다.셔터 릴리스 아크 위의 캐비닛에 의해 흐르는 빨간색 오픈 공기 과압 캐비닛 바깥에 흐름 지향, 스위치 캐비닛 보안 검사를 확인합니다.

4- 로드 브레이커 스위치 세트 게이트, 개방, Earthing 스위치 3에서 1 에, 에포시 樹脂 가구에 캡슐 된 SF6 가스를 플러스, 3 위치 융합 잠금, 컴팩트 구조높은 안전성 및 신뢰성.

5작은 크기, 가벼운 무게, 유지 보수 무료, 쉽고 안전하게 작동.

전체 차원
