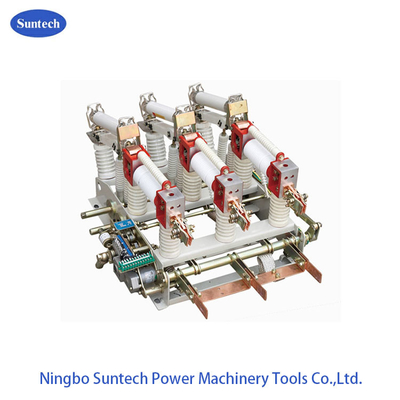

실내 장전력 AC 10KV 고전압 진공 로드 브레이크 스위치
FZ(R)N2 1-12D indoor high-voltage alternatin-current vacuum load switch-fuse combination(“combination" for short) is used in power systems with an AC frequency of 50 Hz and a rated voltage of 10 kV to break load currents, 과부하 전류 및 단전 전류. 특히 제어가 필요한 장소에 적용됩니다.기름 없는 유지보수 없이 자주 작동하는 링 네트워크 전원 공급 장치 및 터미널 전원 공급 트랜스포머에 대한 보호.
이 조합은 큰 파열 용량, 높은 안전성과 안정성, 긴 전기 수명, 빈번한 작동을 지원하고 유지 보수를 덜하는 등으로 특징입니다.토착 스위치, 제작 능력, 전기 스프링 액추에이터와 원격 제어 기능
1.1 기술적 매개 변수
| 항목 | 단위 | 기준 값 | |
| 정량 전압 | kV | 12 | |
| 명목 주파수 | Hz | 50 | |
| 피지트의 최대 명소 전류 | A | 125 | |
| 가등식 전류 | A | 3150 | |
| 가시 단절 전류 (기대한 효과적 값) | kV | 31.5 | |
| 가시 단절 발생 전류 (기대한 최고값) | kV | 80 | |
|
1분 전력 주파수 전압을 견딜 수 있습니다 |
진공 간격, 간극, 지대-극 | kV | 42 |
| 격리 공백 | kV | 48 | |
|
번개 충동 전압을 견딜 수 있습니다 |
진공 간격, 간극, 지대-극 | kV | 75 |
| 격리 틈 | kV | 85 | |
| 퓨즈 스트라이커의 출력 에너지 | J | 2-5 | |
1.2 단속기 조립에 대한 기술적 매개 변수
| 항목 | 단위 | 기준 값 |
| 3개의 접촉을 비동시적으로 만드는 것 | mm | ≥3 |
| 3개의 접촉을 만드는 오차 | mm | ≤ 1 |
| 콘택트 스위치의 양압 | N | 260±30 |
| 격차 크기 | mm | ≥ 150 |
| 회로 저항 | μΩ | ≤40 |
| 제품 표준 |
1. GB 16926-1997 고전압 대류 부하 스위치 피우스 조합 2- IEC 60420 고전압 대류 로드 스위치 피우스 조합 |
| 환경 상태 |
1고도: 1000m 이하 2주변 온도: -40°C-+40°C 3상대적 공기 습도: 월간≤90%, 일일≤95%. |
