제품 사양

이름: 유압식 케이블 릴 스탠드

모델: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

정격 부하: 50-300KN

적용 가능한 케이블 릴 직경: 2400-5000mm

적용 가능한 케이블 릴 너비: 1600-3100mm

코어 구멍 직경: 76-200mm

무게: 172-600kg

프레임 재질: 고 긴밀한 강철

애플리케이션: 송전 및 배전 케이블 스트링

강조하다:

50-300KN 등급 부하 수압 케이블 스릴 스탠드

2400-5000mm 직경 도체 드럼 스탠드

고장력 강철 프레임 케이블 드럼 스탠드

기본 정보

원래 장소: 중국 닝보

브랜드 이름: Suntech

인증: ISO 9001

모델 번호: 시

결제 및 배송 조건

포장 세부 사항: 수출용 강철 밴드 강화 합판 케이스

배달 시간: 재고가 있는 경우 영업일 기준 3~7일, 대량 주문의 경우 영업일 기준 15~25일

지불 조건: 신용장, 티/티

공급 능력: 달 당 3000 조각

갤러리

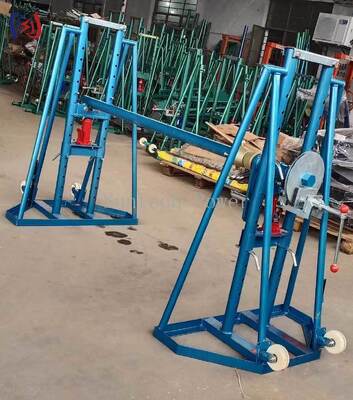

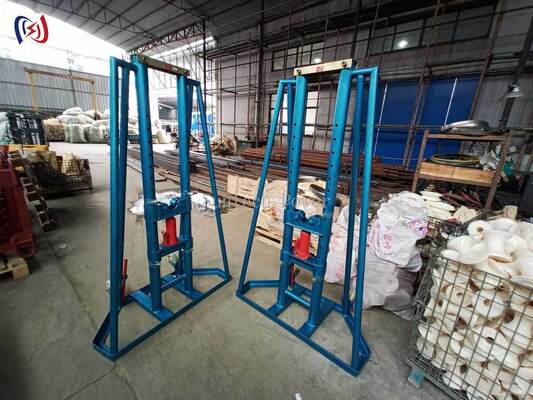

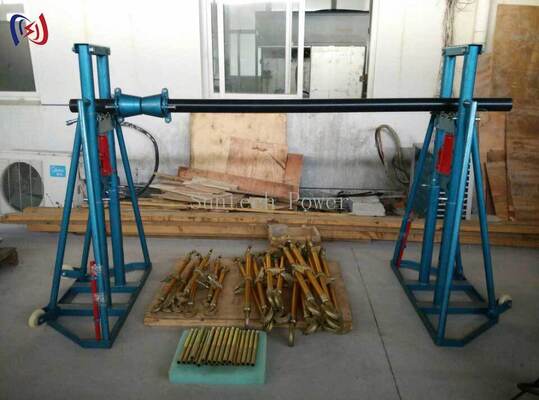

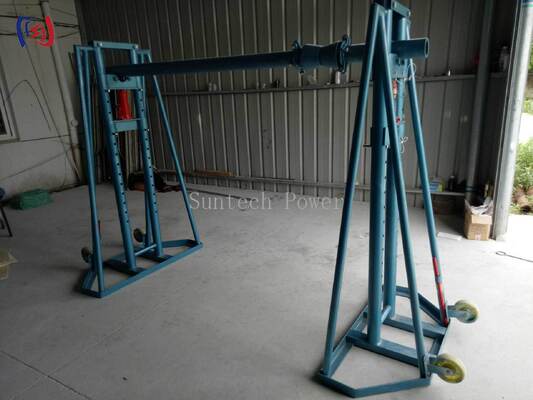

50-300KN 정격 하중, 2400-5000mm 직경 드럼용 유압 케이블 릴 스탠드 및 고장력 강철 프레임

제품 설명

안전하고 효율적인 중량 전력 케이블 드럼 취급을 위한 유압식 케이블 릴 스탠드

유압식 케이블 릴 스탠드는 수동 유압 펌프를 사용하여 무거운 케이블 및 도체 드럼을 지면에서 안전한 작업 높이로 들어 올리는 전용 자재 취급 솔루션입니다. 강화 고강도 강철 섀시에 장착되며 50KN에서 300KN까지 6가지 하중 등급으로 제공되어, 단일 작업자가 크레인과 전체 인력이 필요한 5000mm 직경까지의 드럼을 배치, 들어 올리고 풀 수 있습니다.

실제 케이블 포설 작업을 중심으로 설계

유압 리프트 시스템:견고한 핸드 펌프와 실린더가 최소한의 노력으로 드럼을 지면에서 들어 올려 현장에서 가장 흔한 허리 및 압착 부상 원인인 수동 리프팅 및 롤링을 제거합니다.
조절 가능한 암76mm에서 200mm까지의 드럼 코어 구멍에 맞고 풀기 내내 드럼을 안전하게 고정합니다.
통합 브레이크정확한 역장력을 적용하여 케이블이 느슨함, 꼬임 또는 과도한 풀림 없이 균일하게 공급됩니다.
강력한 공압 바퀴한 사람이 적재된 스탠드를 고르지 않은 표면 위로 이동시키고 인장 방향에 맞춰 정렬할 수 있습니다.
강화 프레임:모든 응력 지점에 용접이 두 배로 적용되었으며 넓고 낮은 크래들이 최대 정격 하중 하에서도 장치를 안정적으로 유지합니다.

기술 사양

품목 번호	모델	정격 하중 (KN)	릴 직경 (mm)	릴 폭 (mm)	코어 구멍 (mm)	무게 (kg)
21346	SI-5	50	최대 2400	최대 1600	76-103	172
21347	SI-10	100	최대 2700	최대 1700	120-135	230
21348	SI-10A	100	최대 3400	최대 1900	120-135	230
21349	SI-16	160	최대 4000	최대 2500	125-200	325
21343	SI-20	200	최대 4000	최대 2500	135-160	450
21344	SI-30	300	최대 5000	최대 3100	160-200	600

품질 관리 및 테스트

프레임 용접은 문서화된 절차를 따르며, 모든 섀시는 도장 전에 지그에서 직각도를 확인합니다. 유압 실린더 및 펌프는 압력 테스트를 거치며, 각 완성된 장치는 포장 전에 전체 리프트 사이클을 통해 기능 테스트를 거칩니다. 제조는 ISO 9001 인증 품질 경영 시스템 하에 운영되며, 각 배송 시 공장 검사 기록이 제공됩니다.

일반적인 적용 분야

가공 송배전선 포설
변전소 및 개폐소 케이블 설치
지하 및 덕트 케이블 인입 프로젝트
철도 가선 및 통신 백본 작업
산업 플랜트 및 풍력 발전소 전력 케이블링

공장 지원 및 구매자 보증

무역 마진이 없는 제조업체 직거래 가격
맞춤형 하중 등급, 색상 및 브랜딩으로 OEM 및 ODM 가능
주문 전 기술 도면 및 하중 계산서 제공
예비 유압 펌프, 암 및 바퀴 재고 보유
유압 부품에 대한 12개월 제한 보증

드럼 직경, 폭, 코어 구멍 및 필요한 하중 등급을 알려주시면, 당사 엔지니어가 적합한 모델을 추천하고 영업일 기준 1일 이내에 공장 직거래 견적을 확정해 드립니다.
